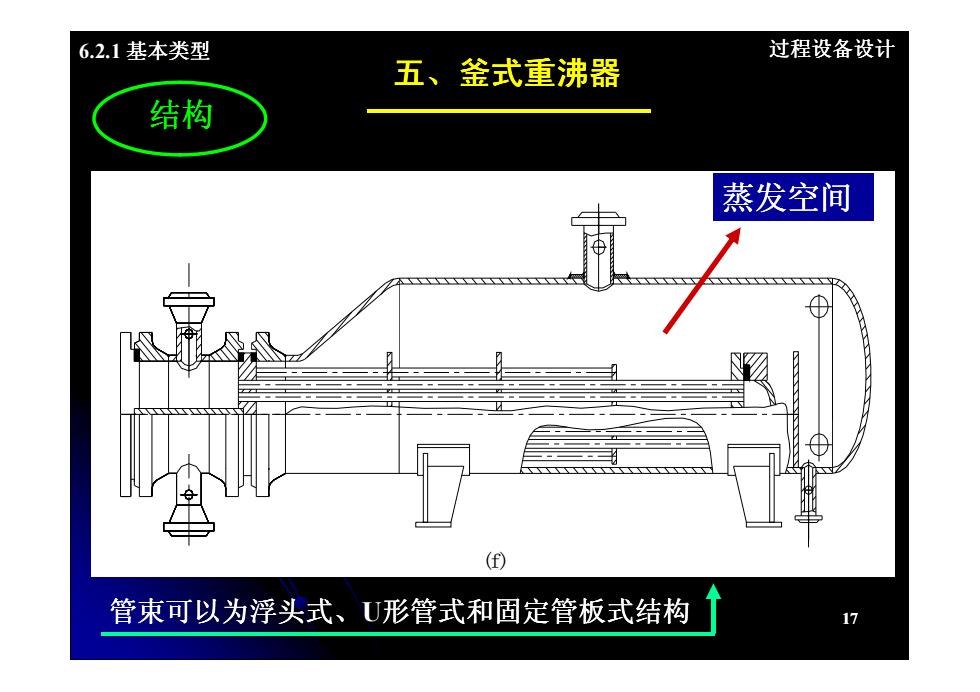

6.2.1基本类型 过程设备设计 五、釜式重沸器 结构 蒸发空间 (f) 管束可以为浮头式、U形管式和固定管板式结构 17
五、釜式重沸器 蒸发空间 结构 6.2.1 基本类型 过程设备设计 17 (f) 管束可以为浮头式、U形管式和固定管板式结构

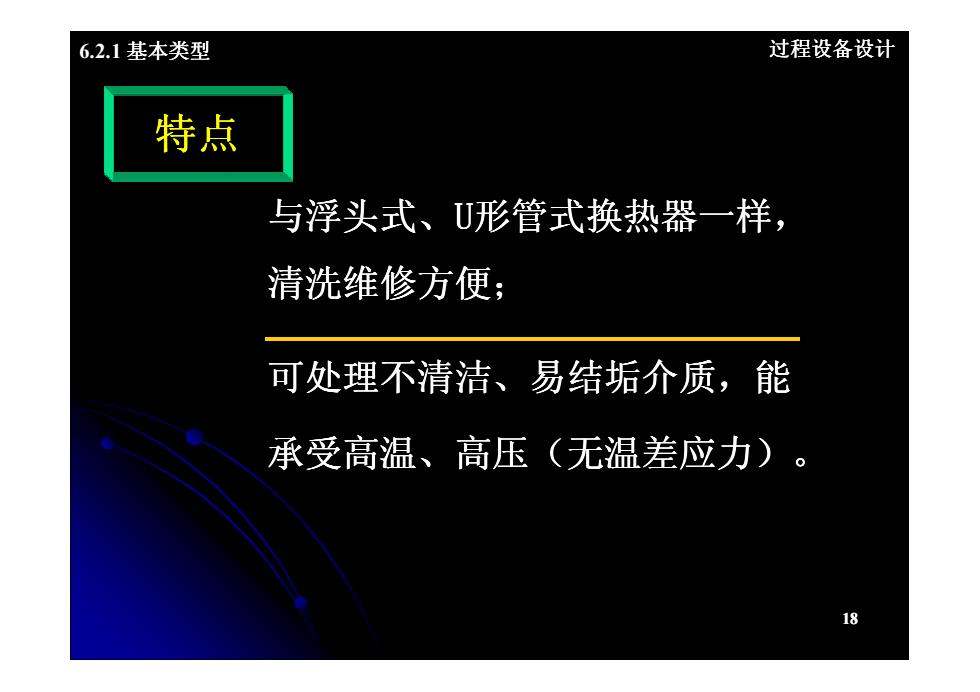

6.2.1基本类型 过程设备设计 特点 与浮头式、U形管式换热器 一样， 清洗维修方便； 可处理不清洁、易结垢介质，能 承受高温、高压（无温差应力） 18
与浮头式、U形管式换热器一样 形管式换热器一样， 清洗维修方便； 特点 6.2.1 基本类型 过程设备设计 18 可处理不清洁、易结垢介质，能 承受高温、高压（无温差应力）

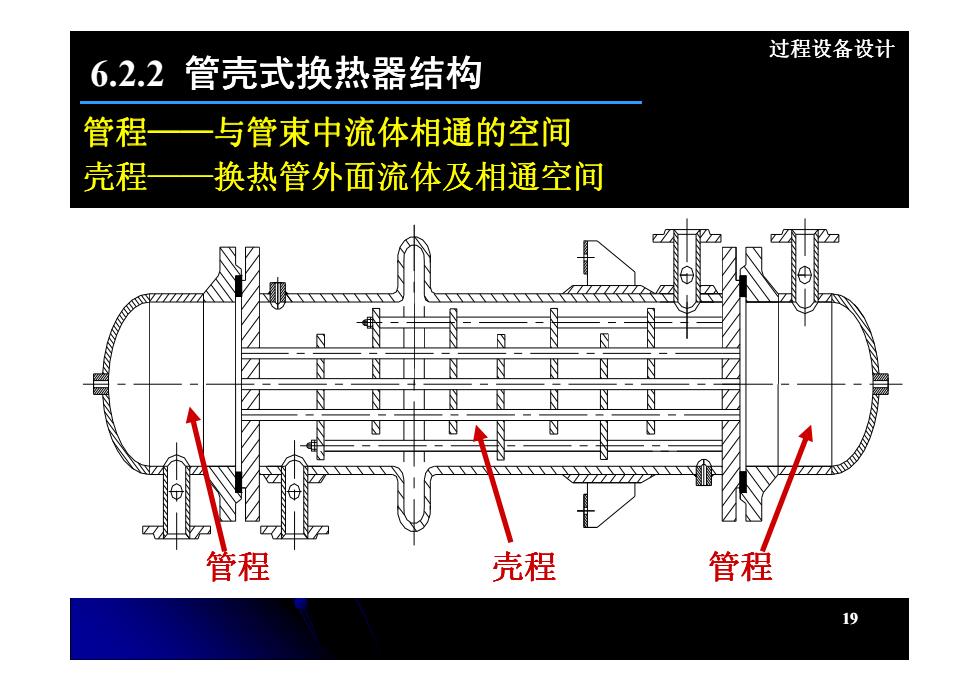

过程设备设计 6.2.2管壳式换热器结构 管程 一与管束中流体相通的空间 壳程 换热管外面流体及相通空间 管程 壳程 管程 19
6.2.2 管壳式换热器结构 管程——与管束中流体相通的空间 壳程——换热管外面流体及相通空间 过程设备设计 19 管程 壳程 管程

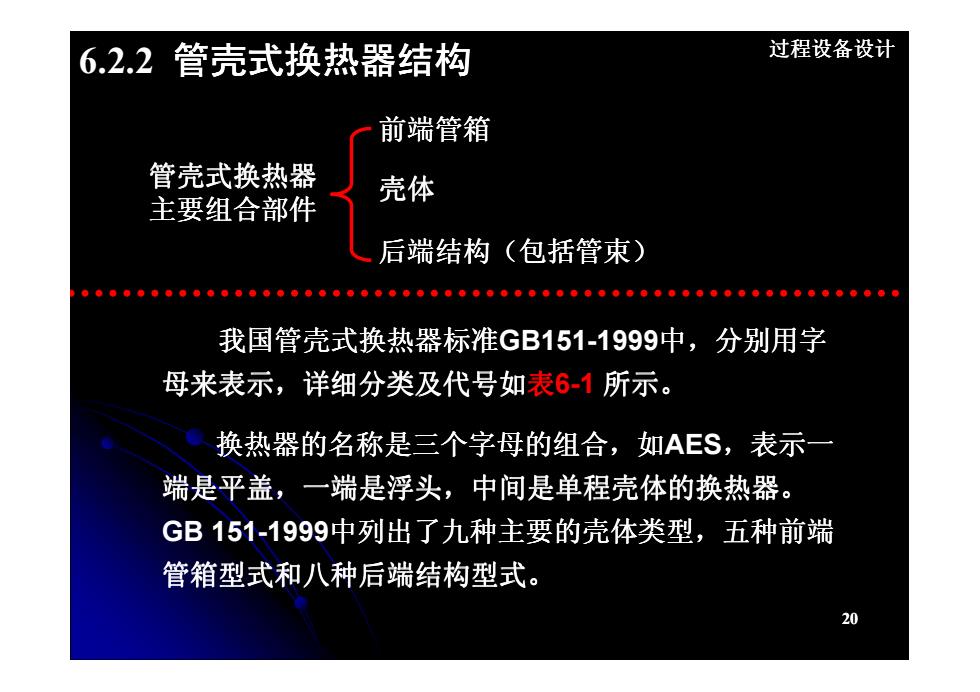

6.2.2管壳式换热器结构 过程设备设计 前端管箱 管壳式换热器 壳体 主要组合部件 后端结构（包括管束） 我国管壳式换热器标准GB151-1999中，分别用字 母来表示，详细分类及代号如表61所示。 换热器的名称是三个字母的组合，如AES,表示一 端是平盖，一端是浮头，中间是单程壳体的换热器。 GB151-1999中列出了九种主要的壳体类型，五种前端 管箱型式和八种后端结构型式。 20
6.2.2 管壳式换热器结构 我国管壳式换热器标准GB151-1999中，分别用字 过程设备设计 管壳式换热器 主要组合部件 前端管箱 壳体 后端结构（包括管束） 20 我国管壳式换热器标准GB151-1999中，分别用字 母来表示，详细分类及代号如 ，详细分类及代号如表6-1 所示。 换热器的名称是三个字母的组合，如AES，表示一 端是平盖，一端是浮头，中间是单程壳体的换热器 ，中间是单程壳体的换热器。 GB 151-1999中列出了九种主要的壳体类型，五种前端 管箱型式和八种后端结构型式

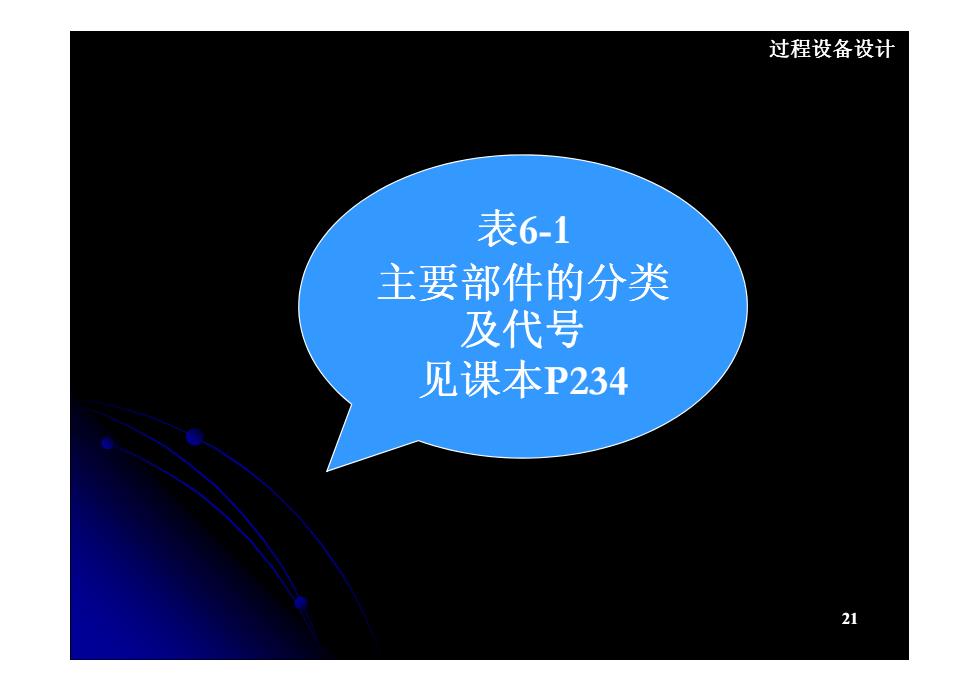

过程设备设计 表6-1 主要部件的分类 及代号 见课本P234 21
表6-1 主要部件的分类 及代号 过程设备设计 21 及代号 见课本P234
