SolidWorks 第五章零部件工程图 二、工程图尺寸 功尺寸 3、尺寸属性 ★常用尺寸：用于设定常用尺寸的属性及样 常用尺寸四) 式。 昏还野密 ★公差/精度：该选项栏是动态的，根据所 0亚 选公差类型的不同而显示不同的选项。 公差/精度心) ★箭头：可以设定箭头的样式和标注形式。 标注尺寸文字C) ★标注尺寸文字：设定尺寸文字的标注形式 箭头A) 对齐方式、可采用的符号。 图层) ★更多属性：对话框中可以设定尺寸数值、 图层3 箭头样式、名称、箭头、全名、字体、单位 、显示精度、只读、图层、公差等选项。 折断尺.寸线国)二 更多属性⑧)
www.solidworks.com 第五章 零部件工程图 二、工程图尺寸 3、尺寸属性 ★常用尺寸：用于设定常用尺寸的属性及样 式。 ★公差/精度：该选项栏是动态的，根据所 选公差类型的不同而显示不同的选项。 ★箭头：可以设定箭头的样式和标注形式。 ★标注尺寸文字：设定尺寸文字的标注形式 、对齐方式、可采用的符号。 ★更多属性：对话框中可以设定尺寸数值、 箭头样式、名称、箭头、全名、字体、单位 、显示精度、只读、图层、公差等选项

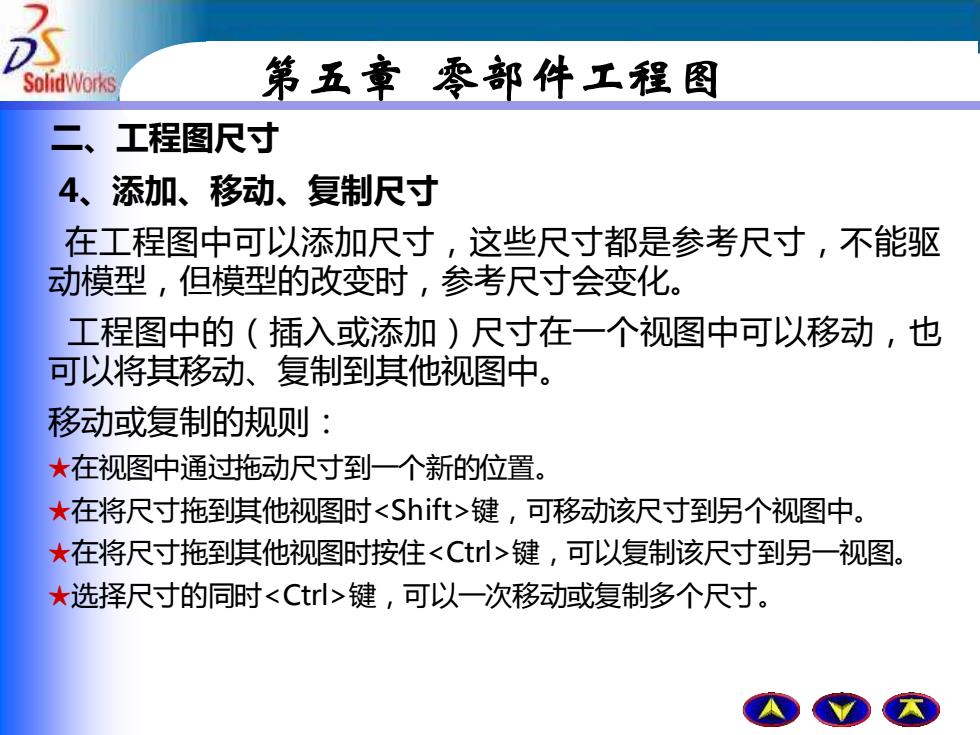

SolidWorks 第五章零部件工程图 二、工程图尺寸 4、添加、移动、复制尺寸 在工程图中可以添加尺寸，这些尺寸都是参考尺寸，不能驱 动模型，但模型的改变时，参考尺寸会变化。 工程图中的（插入或添加）尺寸在一个视图中可以移动，也 可以将其移动、复制到其他视图中。 移动或复制的规则： ★在视图中通过拖动尺寸到一个新的位置。 ★在将尺寸拖到其他视图时<Sft>键，可移动该尺寸到另个视图中。 ★在将尺寸拖到其他视图时按住<Ct>键，可以复制该尺寸到另一视图。 ★选择尺寸的同时<Ct>键，可以一次移动或复制多个尺寸
www.solidworks.com 第五章 零部件工程图 二、工程图尺寸 4、添加、移动、复制尺寸 在工程图中可以添加尺寸，这些尺寸都是参考尺寸，不能驱 动模型，但模型的改变时，参考尺寸会变化。 工程图中的（插入或添加）尺寸在一个视图中可以移动，也 可以将其移动、复制到其他视图中。 移动或复制的规则： ★在视图中通过拖动尺寸到一个新的位置。 ★在将尺寸拖到其他视图时<Shift>键，可移动该尺寸到另个视图中。 ★在将尺寸拖到其他视图时按住<Ctrl>键，可以复制该尺寸到另一视图。 ★选择尺寸的同时<Ctrl>键，可以一次移动或复制多个尺寸
SolidWorks 第五章零部件工程图 三、工程图注释 注释与尺寸类似，可以在模型中添加注释，再插入工程图中 也可以在工程图中直接生成注释。 工程图中生成注释规则： 注解) ★可以插入 A月g寸L四囚心网☑U⊙▣呵 ★每一种注释具有对应的属性管理器或属性对话框，可以更改、应用于单 一注解或一组注解。 ★在"工具”一“选项”一文件属性”一“注解显示”命令中设定注解选项 ★可以使用对齐工具来对齐注解
www.solidworks.com 第五章 零部件工程图 三、工程图注释 注释与尺寸类似，可以在模型中添加注释，再插入工程图中 也可以在工程图中直接生成注释。 工程图中生成注释规则： ★可以插入 ★每一种注释具有对应的属性管理器或属性对话框，可以更改、应用于单 一注解或一组注解。 ★在“工具”—“选项”—“文件属性”—“注解显示”命令中设定注解选项 。 ★可以使用对齐工具来对齐注解
SolidWorks 第五章零部件工程图 四、材料明细表 工程图中插入材料明细表的规侧： ★在"工具”一“选项”一“文件属性”一“出详图”中选择“自动更新明细 表”。 ★必须在计算机中安装Microsoft Excel97以上版本，才能插入明细表。 ★在材料明细表中，所有字段（除项目号外)均相同的行会自动合并。 ★可以在装配体中插入标记零件序号或成祖的零件序号，并使其与材料明 细表中的序号相关联。 ★在SolidWorks的安装目录lang\Chinese-Simplified中提供了多个明细 表模板。 ★可以将尺寸和质量特性参数嵌入到零件文件的自定义属性值中，然后在 材料明细表中包括自定义属性。当零件文件或质量属性发生变化时，材料 明细表数值会自动更新
www.solidworks.com 第五章 零部件工程图 四、材料明细表 工程图中插入材料明细表的规则： ★在“工具”—“选项”—“文件属性”—“出详图”中选择“自动更新明细 表” 。 ★必须在计算机中安装Microsoft Excel97以上版本，才能插入明细表。 ★在材料明细表中，所有字段（除项目号外）均相同的行会自动合并。 ★可以在装配体中插入标记零件序号或成祖的零件序号，并使其与材料明 细表中的序号相关联。 ★在SolidWorks的安装目录\lang\Chinese-Simplified中提供了多个明细 表模板。 ★可以将尺寸和质量特性参数嵌入到零件文件的自定义属性值中，然后在 材料明细表中包括自定义属性。当零件文件或质量属性发生变化时，材料 明细表数值会自动更新
