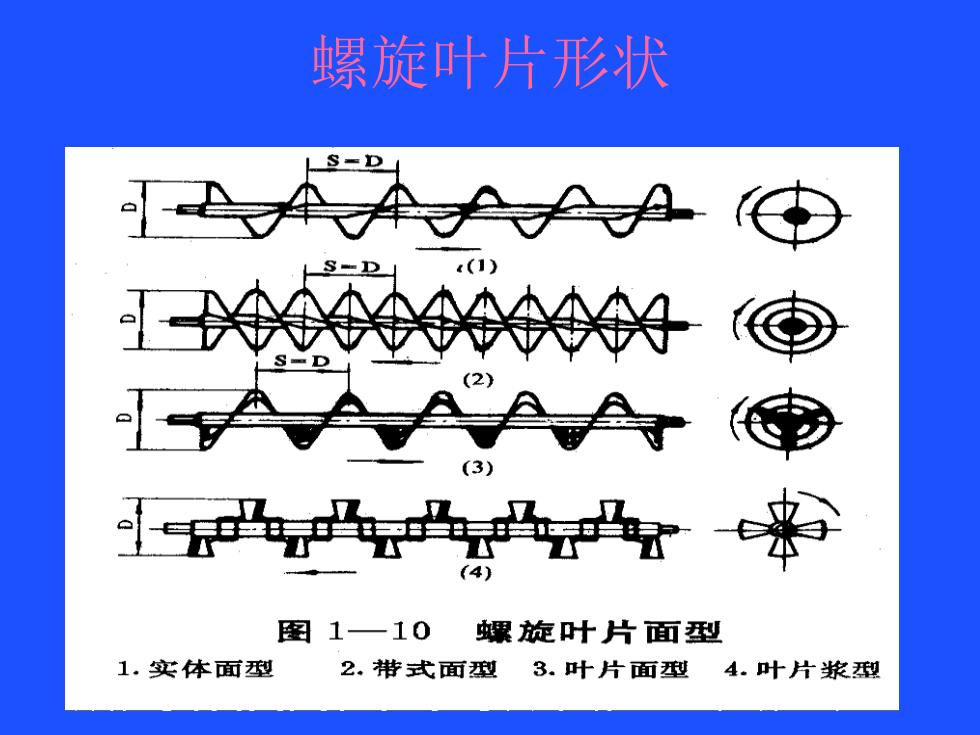

螺旋叶片形状
螺旋叶片形状

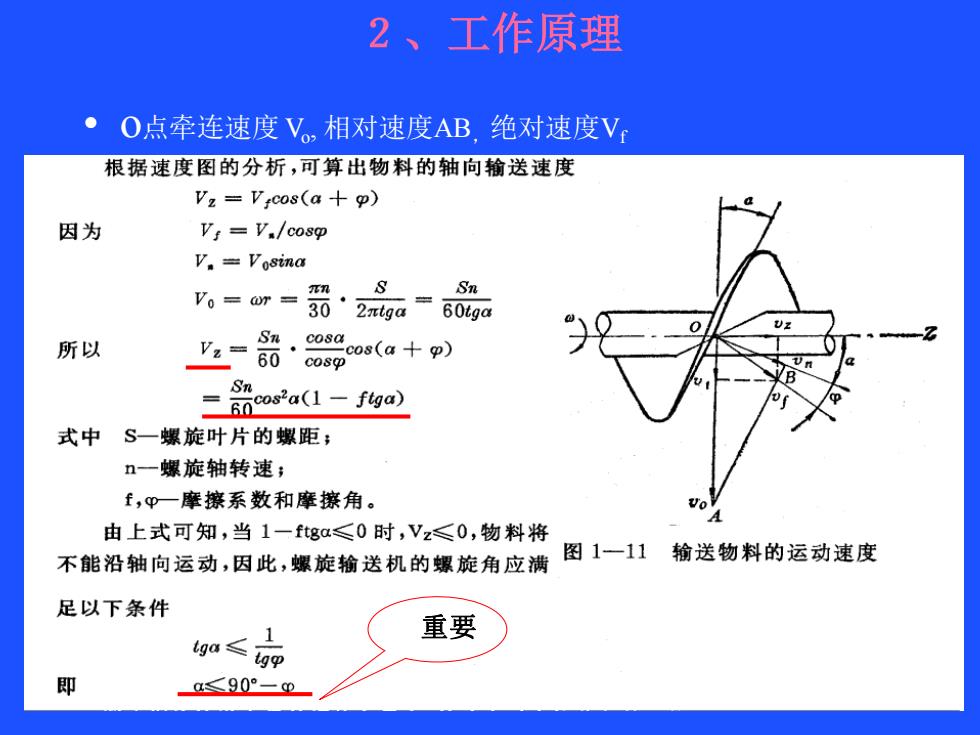

２、工作原理 • o点牵连速度 Vo , 相对速度AB，绝对速度Vf 重要
２、工作原理 • o点牵连速度 Vo , 相对速度AB，绝对速度Vf 重要

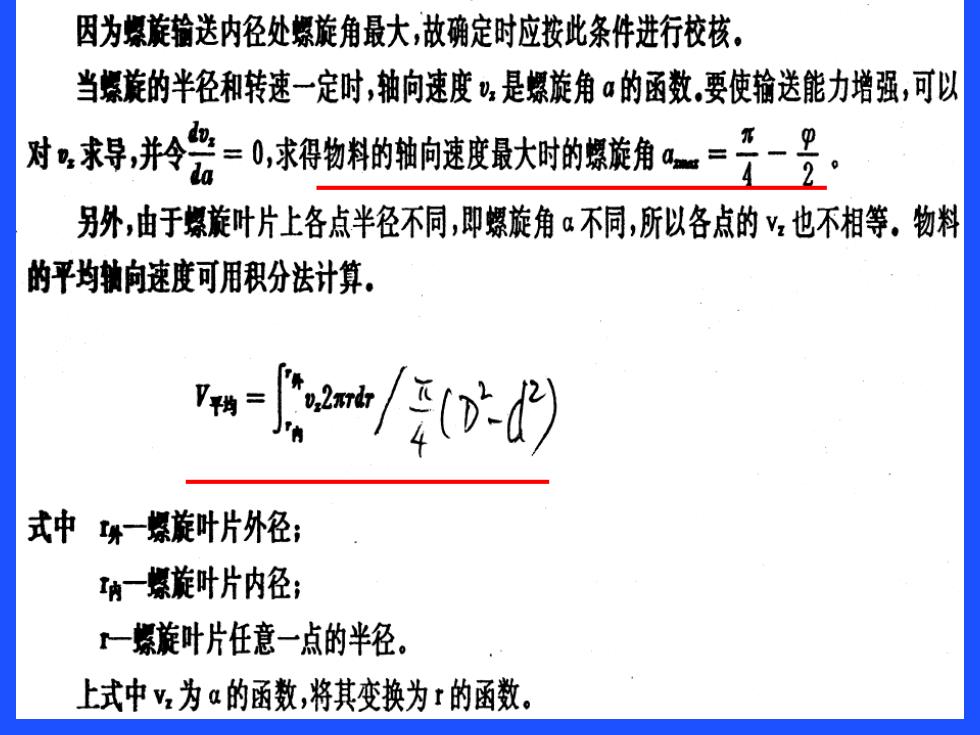

因为螺旋输送内径处螺旋角最大，故确定时应按此条件进行校核。 当爆族的半径和转速一定时，轴向速度”，是螺旋角α的函数，要使输送能力增强，可以 对末料，玲会=儿术得物料胸轴白速度最大时论螺美角=子二呈， 另外，由于螺旋叶片上各点半径不同，即螺旋角α不同，所以各点的v,也不相等。物料 的平均锁向速度可用积分法计算。 -a/(》 式中 4一爆旋叶片外径； 角一螺旋叶片内轻； 一爆旋叶片任意一点的半轻。 上式中v为a的函数，将其变换为r的函数

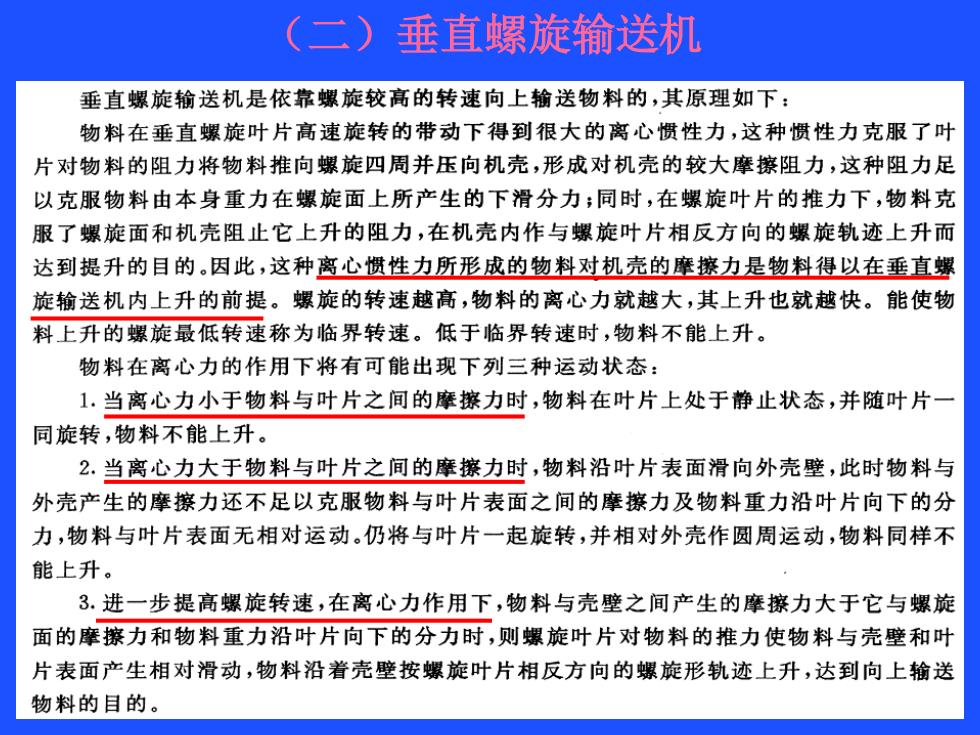

（二）垂直螺旋输送机
（二）垂直螺旋输送机

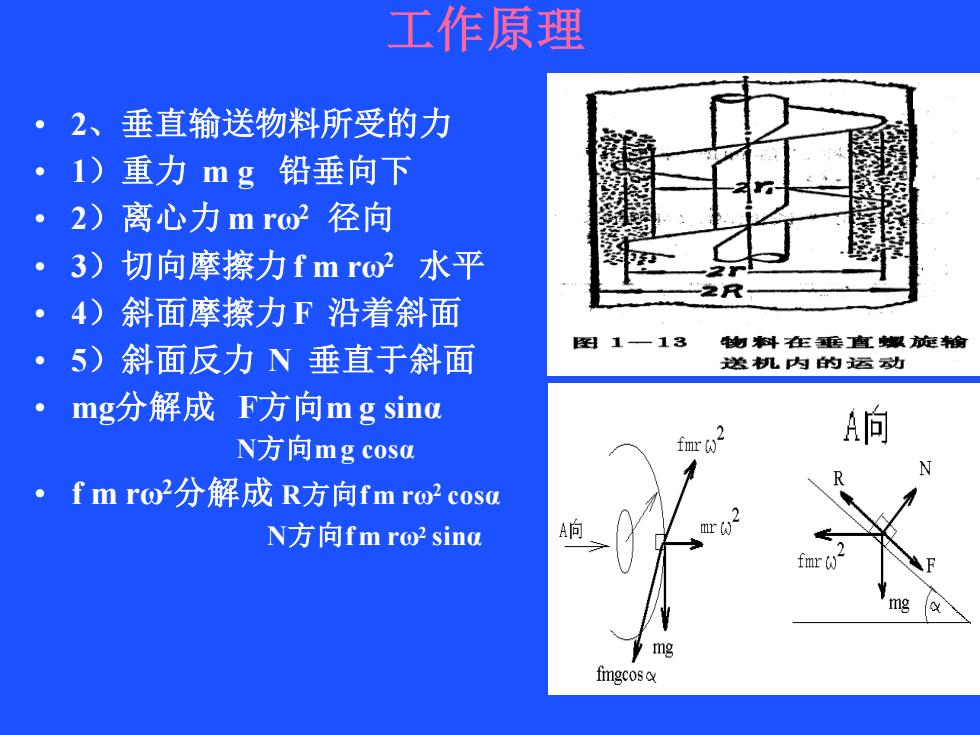

工作原理 • 2、垂直输送物料所受的力 • 1）重力 m g 铅垂向下 • 2）离心力 m rω2 径向 • 3）切向摩擦力f m rω2 水平 • 4）斜面摩擦力F 沿着斜面 • 5）斜面反力 N 垂直于斜面 • mg分解成 F方向m g sinα N方向m g cosα • f m rω2分解成 R方向f m rω2 cosα N方向f m rω2 sinα
工作原理 • 2、垂直输送物料所受的力 • 1）重力 m g 铅垂向下 • 2）离心力 m rω2 径向 • 3）切向摩擦力f m rω2 水平 • 4）斜面摩擦力F 沿着斜面 • 5）斜面反力 N 垂直于斜面 • mg分解成 F方向m g sinα N方向m g cosα • f m rω2分解成 R方向f m rω2 cosα N方向f m rω2 sinα
