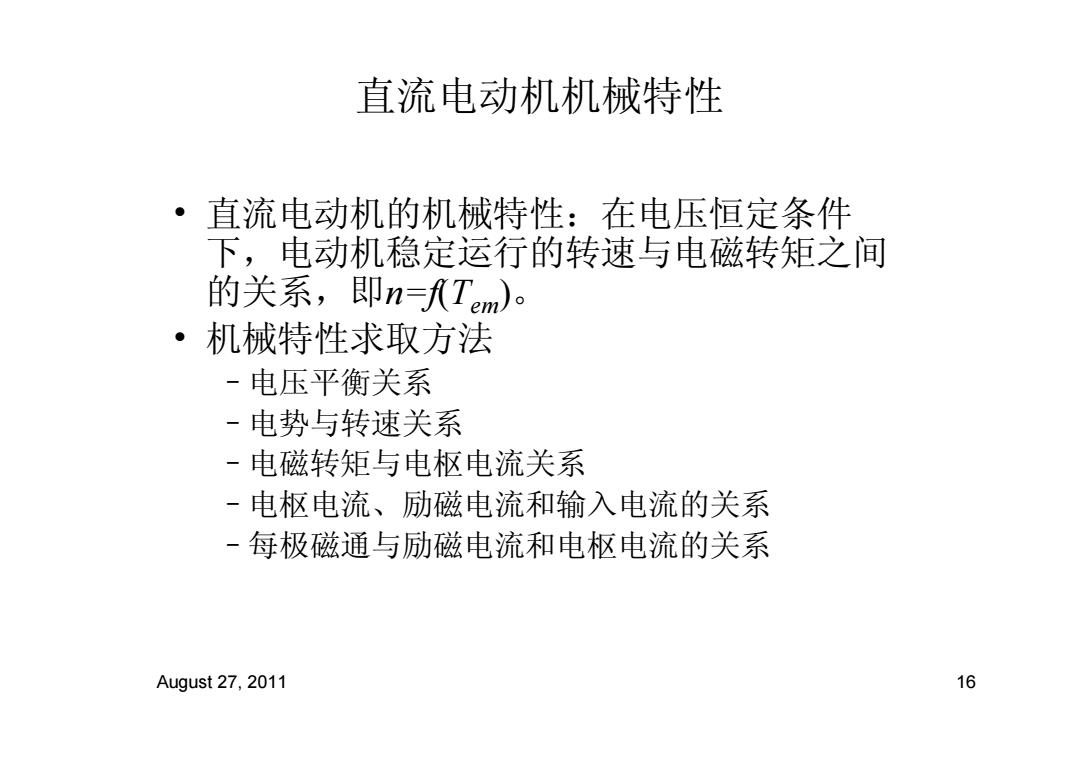

直流电动机机械特性 ·直流电动机的机械特性：在电压恒定条件 下，电动机稳定运行的转速与电磁转矩之间 的关系，即n=孔Tem)。 ·机械特性求取方法 -电压平衡关系 -电势与转速关系 -电磁转矩与电枢电流关系 -电枢电流、励磁电流和输入电流的关系 -每极磁通与励磁电流和电枢电流的关系 August 27,2011 16
August 27, 2011 16 直流电动机机械特性 • 直流电动机的机械特性：在电压恒定条件 下，电动机稳定运行的转速与电磁转矩之间 的关系，即n=f(Tem)。 • 机械特性求取方法 –电压平衡关系 –电势与转速关系 –电磁转矩与电枢电流关系 –电枢电流、励磁电流和输入电流的关系 –每极磁通与励磁电流和电枢电流的关系
直流电动机机械特性 n 他/并励直流电动机的机械特性很硬： 特性曲线下降的原因： no 他励 (1)电枢电阻压降： (2)电枢反应去磁。 n/4 并励 串励直流电动机的机械特性很软： 原因：负载增大，电流增大，磁场增 强，转速下降。 串励电机不能轻载运行，防止出现 串励 “飞车”现象。 0 Tem △n=-sx100% 转速调整率 TN 串励采用1/4功率转速 △n=4-x100% nw August 27,2011 17
August 27, 2011 17 直流电动机机械特性 1/ 4 !100% " # = N N n n n n Tem n 0 n0 TN n1/4 他励 并励 串励 转速调整率 0 !100% " # = N N n n n n 串励采用1/4功率转速 他/并励直流电动机的机械特性很硬； 特性曲线下降的原因： （1）电枢电阻压降； （2）电枢反应去磁。 串励直流电动机的机械特性很软； 原因：负载增大，电流增大，磁场增 强，转速下降。 串励电机不能轻载运行，防止出现 “飞车”现象
