机械工程测试枝术基础 第五章信号变换与调理 (3)应变片的布置与接桥方法 应变片的布置和接桥方法应根据测量的目的、对载荷分布的估 计而定，以便利用电桥的和差特性。在测量复合载荷下的应变时， 利用应变片的布置和接桥方法来消除相互影响的因素。 ●在分析试件受力的基础上，选择主应力最大点为贴片位置。 ●合理充分应用电桥的和差特性，只使需测应变引起电桥输出，具有 足够的灵敏度和线性度。 ●若测量梁的应变，在其上下表面各贴一应变片，并将其分别接在相 邻两桥臂上，使其产生的输出电压相加。此二应变片因温度变化产生 电阻变化而引起的同方向温度误差，由于它们接在相邻的桥臂上，所 产生的附加温度电压相减而抵消，实现温度误差自动补偿。 China university of petroleum 中国石油大学机电工程学院27
China university of petroleum 中国石油大学机电工程学院 机械工程测试技术基础 第五章 信号变换与调理 27 （3）应变片的布置与接桥方法 应变片的布置和接桥方法应根据测量的目的、对载荷分布的估 计而定，以便利用电桥的和差特性。在测量复合载荷下的应变时， 利用应变片的布置和接桥方法来消除相互影响的因素。 在分析试件受力的基础上，选择主应力最大点为贴片位置。 合理充分应用电桥的和差特性，只使需测应变引起电桥输出，具有 足够的灵敏度和线性度。 若测量梁的应变，在其上下表面各贴一应变片，并将其分别接在相 邻两桥臂上，使其产生的输出电压相加。此二应变片因温度变化产生 电阻变化而引起的同方向温度误差，由于它们接在相邻的桥臂上，所 产生的附加温度电压相减而抵消，实现温度误差自动补偿
机械工程测试枝术基础 第五章信号变换与调理 等截面梁、双端固定梁、等强度梁等多种形式。 等强度梁：梁的截面成等腰 三角形，集中力F作用在三角 形顶点，梁内各横截面产生的 应力是相等的，表面上任意位 置的应变也相等。 梁厚为h,梁长为1，固定端 为b。其表面应变为： UBD 6F1 等强度梁式力传感器 (应变片2,4在梁的下面与1,3对应) E boh2E China university of petroleum 中国石油大学机电工程学院28
China university of petroleum 中国石油大学机电工程学院 机械工程测试技术基础 第五章 信号变换与调理 28

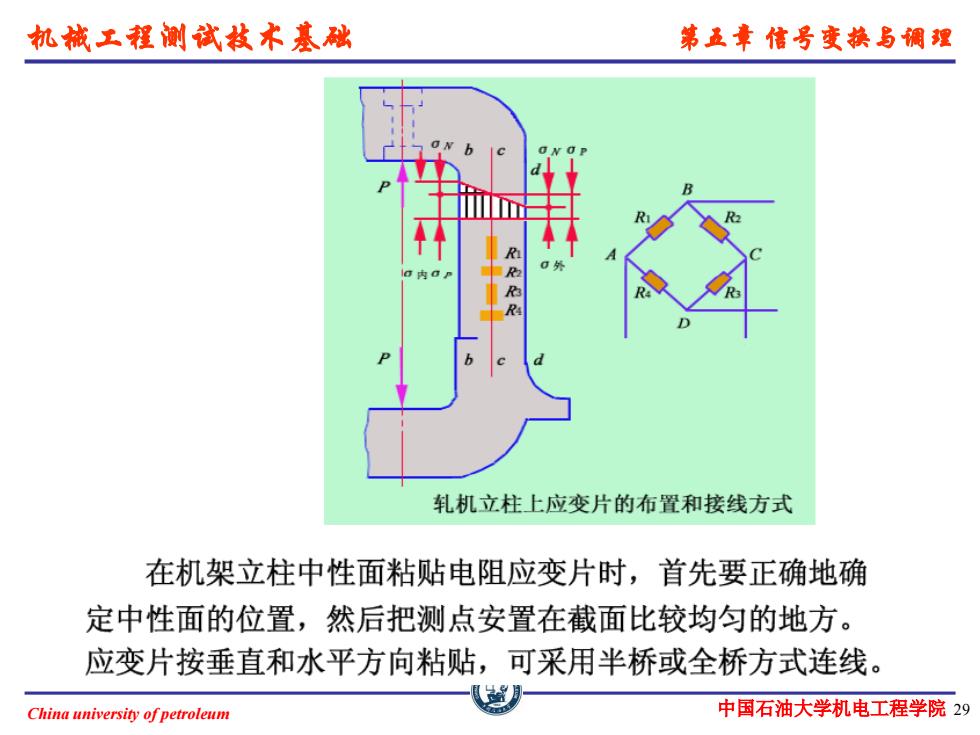

机械工程测试枝术基础 第五章信号变换与调理 B R 轧机立柱上应变片的布置和接线方式 在机架立柱中性面粘贴电阻应变片时，首先要正确地确 定中性面的位置，然后把测点安置在截面比较均匀的地方。 应变片按垂直和水平方向粘贴，可采用半桥或全桥方式连线。 China university of petroleum 中国石油大学机电工程学院29
China university of petroleum 中国石油大学机电工程学院 机械工程测试技术基础 第五章 信号变换与调理 29

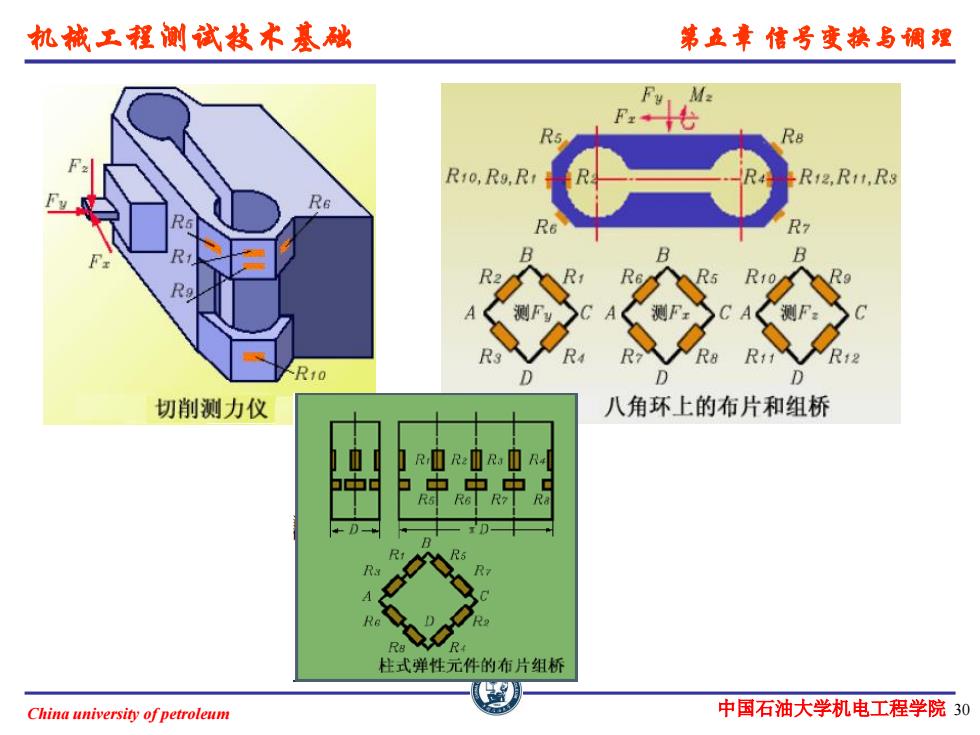

机械工程测试枝术基础 第五章信号变换与调理 F M Rs Ra R10,R9,Rr R12,R1t,R3 Re R6 R B B Ra R R 测 R3 R10 D D D 切削测力仪 八角环上的布片和组桥 门RREIR,IR 中中中 +D- R 柱式弹性元件的布片组桥 China university of petroleum 中国石油大学机电工程学院30
China university of petroleum 中国石油大学机电工程学院 机械工程测试技术基础 第五章 信号变换与调理 30

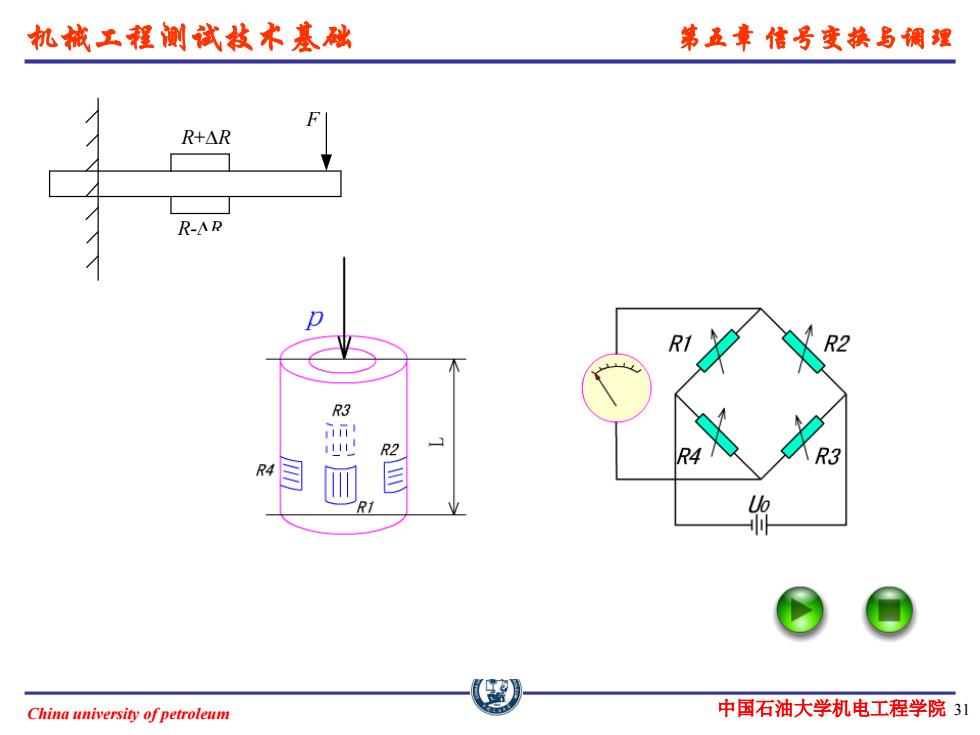

机械工程测试枝术基础 第五章信号变换与调理 R+△R R-AR R2 不N R3 ! R2 R4 R3 R4 R1 China university of petroleum 中国石油大学机电工程学院3引
China university of petroleum 中国石油大学机电工程学院 机械工程测试技术基础 第五章 信号变换与调理 31 R+R R-R F
