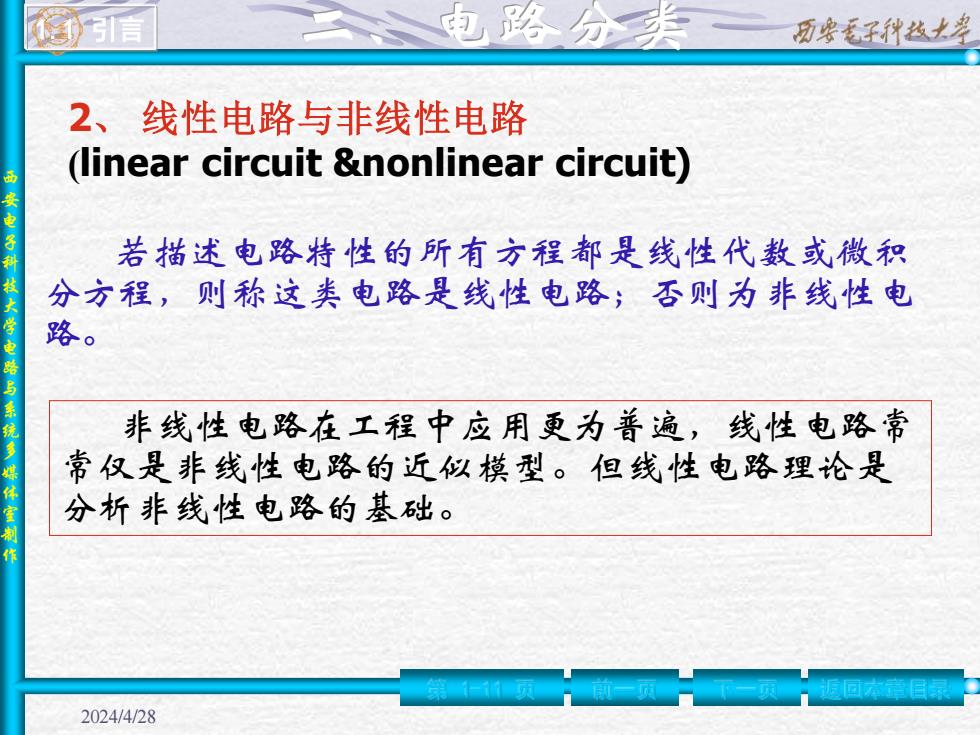

电路分类 2、线性电路与非线性电路 (linear circuit &nonlinear circuit) 若描述电路特性的所有方程都是线性代数或微积 分方程，则称这类电路是线性电路；否则为非线性电 路。 非线性电路在工程中应用更为善遍，线性电路常 常仅是非线性电路的近似模型。但线性电路理论是 分析非线性电路的基础。 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 1.1 引言 若描述电路特性的所有方程都是线性代数或微积 分方程，则称这类电路是线性电路；否则为非线性电 路。 非线性电路在工程中应用更为普遍，线性电路常 常仅是非线性电路的近似模型。但线性电路理论是 分析非线性电路的基础。 第 1-11 页 前一页 下一页 返回本章目录 2、 线性电路与非线性电路 (linear circuit &nonlinear circuit) 2024/4/28

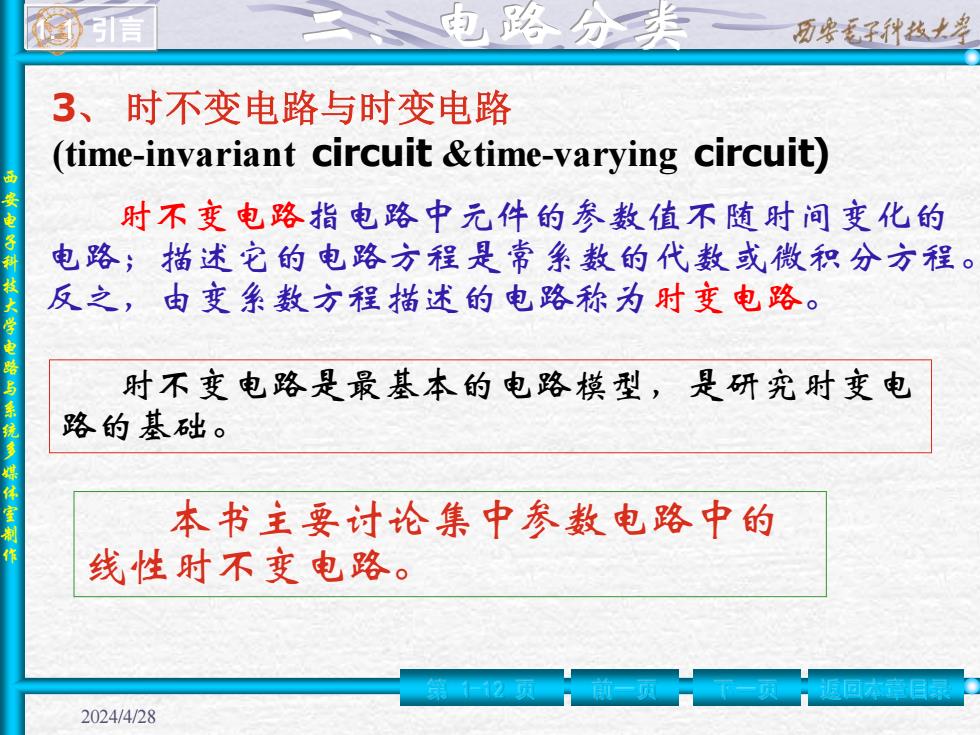

@引言 由路分类 历粤花子种技七男 3、时不变电路与时变电路 (time-invariant circuit &time-varying circuit) 时不变电路指电路中元件的参数值不随时问变化的 电路；描述它的电路方程是常系数的代数或微积分方程 反之，由变系数方程描述的电路称为时变电路。 时不变电路是最基本的电路模型，是研究时变电 路的基础。 本书主要讨论集中参数电路中的 线性时不变电路。 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 时不变电路指电路中元件的参数值不随时间变化的 电路；描述它的电路方程是常系数的代数或微积分方程。 反之，由变系数方程描述的电路称为时变电路。 时不变电路是最基本的电路模型，是研究时变电 路的基础。 本书主要讨论集中参数电路中的 线性时不变电路。 1.1 引言 第 1-12 页 前一页 下一页 返回本章目录 3、 时不变电路与时变电路 (time-invariant circuit &time-varying circuit) 2024/4/28

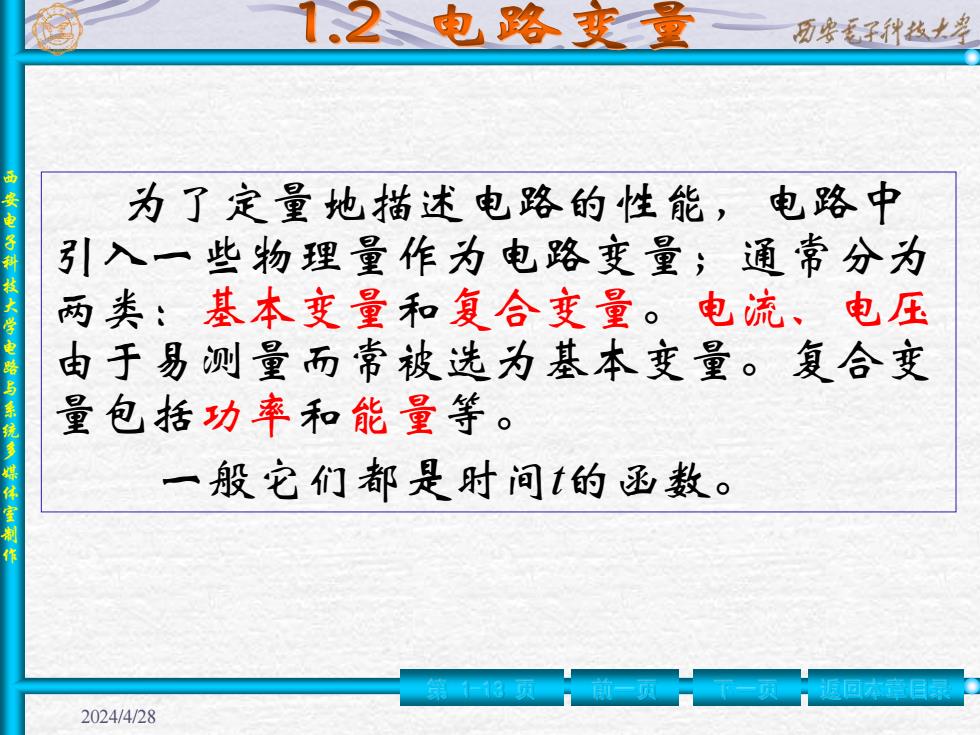

1.2电路变量 历啤毛子科技士男 为了定量地描述电路的性能，电路中 引入一些物理量作为电路变量；通常分为 两类：基本变量和复合变量。电流、电压 由于易测量而常被选为基本变量。复合变 量包括功率和能量等。 一般它们都是时间的函数。 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 为了定量地描述电路的性能，电路中 引入一些物理量作为电路变量；通常分为 两类：基本变量和复合变量。电流、电压 由于易测量而常被选为基本变量。复合变 量包括功率和能量等。 一般它们都是时间t的函数。 第 1-13 页 前一页 下一页 返回本章目录 2024/4/28
2电路变 current)安子是 1、电流的形成 在电场力作用下，电荷有规则 的定向移动形成电流，用i()或 i表示。单位：[培](A)。 自由电子 2、电流的大小-电流强度，简称电流 def i(t)=lim △q_dg △1→0 △t dt 式中dq为通过导体横截面的电荷量，电荷的单位： 库[仑](C)。若dgdt即单位时间内通过导体横截面 的电荷量为常数，这种电流叫做恒定电流，简称直 流电流，常用大写字母I表示。 2024/4/28

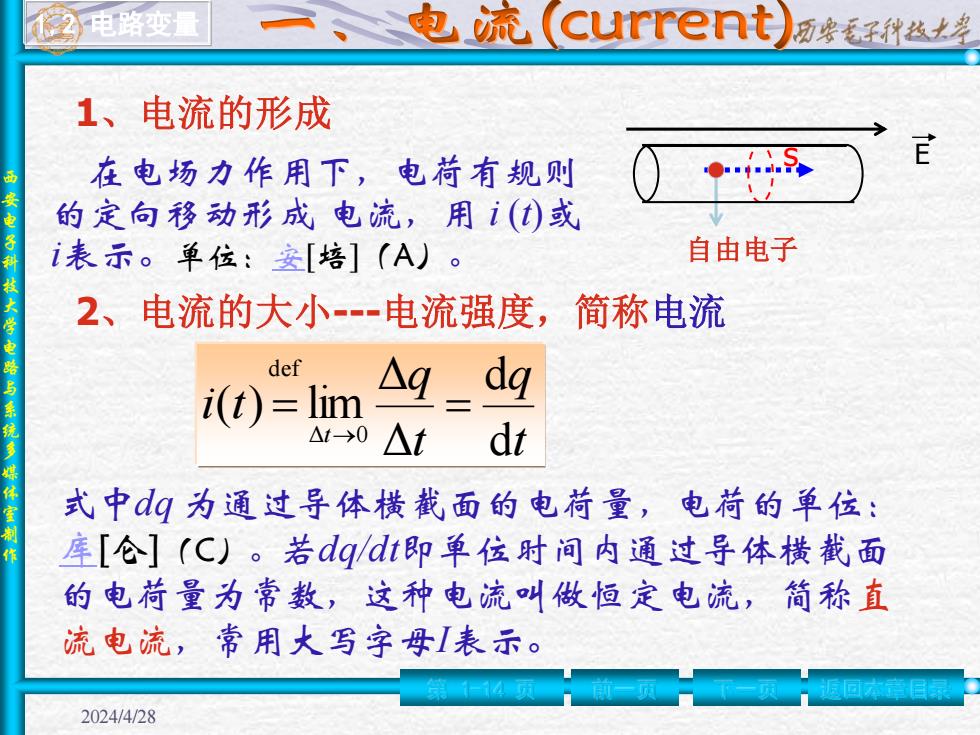

西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 1,2 电路变量 在电场力作用下，电荷有规则 的定向移动形成 电流，用 i (t)或 i表示。单位：安[培]（A）。 2、电流的大小---电流强度，简称电流 式中dq 为通过导体横截面的电荷量，电荷的单位： 库[仑]（C）。若dq/dt即单位时间内通过导体横截面 的电荷量为常数，这种电流叫做恒定电流，简称直 流电流，常用大写字母I表示。 E 自由电子 s 第 1-14 页 前一页 下一页 返回本章目录 1、电流的形成 t q t q i t t d d Δ Δ ( ) lim Δ 0 def = = → 2024/4/28
2电路变量 电流 C平eAt历安子纳热是 3、电流的方向 规定：正电荷的运动方向为电流的实际方向。 《乡问数对于复杂电路或电路中的电流随时间变 化时，电流的实际方向往往很难事先判断。 如：判新R3上电流3的方向？ 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 规定：正电荷的运动方向为电流的实际方向。 1,2 电路变量 第 1-15 页 前一页 下一页 返回本章目录 3、电流的方向 对于复杂电路或电路中的电流随时间变 化时，电流的实际方向往往很难事先判断。 问题 I I1 I2 I3? R1 R2 R3 R4 R5 US 如：判断R3上电流I3的方向？ 2024/4/28
