电流（C[Tent历子纳枚考 参考方向 ● 任意假定一个正电荷运动的方 向即为电流的参考方向。 参考方向 电流（代数量） A B 大小 方向正负) 电流的参考方向与实际方向的关系： 镜 参考方向 参考方向 体室制作 实际方向 B A 实际方向 B i>0 i<0 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 第 1-16 页 前一页 下一页 返回本章目录 ⚫参考方向 大小 方向(正负） 电流(代数量) 任意假定一个正电荷运动的方 向即为电流的参考方向。 i > 0 i < 0 实际方向 实际方向 电流的参考方向与实际方向的关系： i 参考方向 A B i 参考方向 A B i 参考方向 A B 2024/4/28
2电路变量 电流(（CrT巴n)历子热是 参考方向假设说明两点： 1、原则上可任意设定； 学 2、习惯上： A、凡是一眼可看出电流方向的，将此 方向为参考方向； B、对于看不出方向的，可任意设定。 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 1、原则上可任意设定； 2、习惯上： A、凡是一眼可看出电流方向的，将此 方向为参考方向； B、对于看不出方向的，可任意设定。 参考方向假设说明两点： 1,2 电路变量 第 1-17 页 前一页 下一页 返回本章目录 2024/4/28

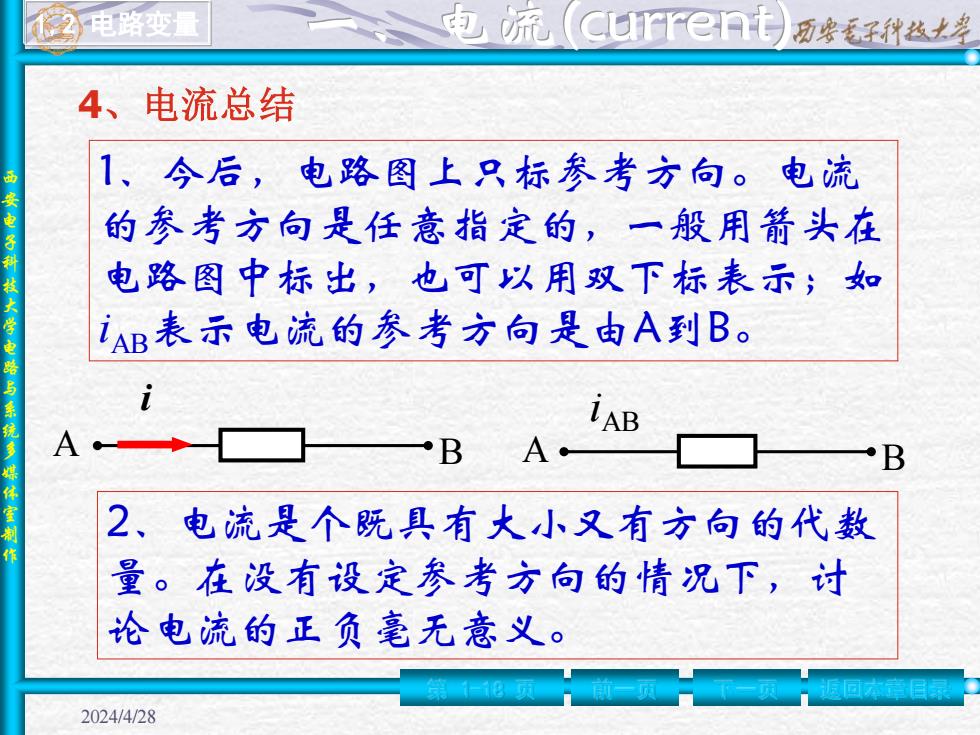

2电路变 电流（Cr已nt)历子佛技” 4、电流总结 1、今后，电路图上只标参考方向。电流 的参考方向是任意指定的，一般用箭头在 电路图中标出，也可以用双下标表示；如 iAB表示电流的参考方向是由A到B。 1AB A B A B 2、电流是个既具有大小又有方向的代数 量。在没有设定参考方向的情况下，讨 论电流的正负毫无意义。 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 1、今后，电路图上只标参考方向。电流 的参考方向是任意指定的，一般用箭头在 电路图中标出，也可以用双下标表示；如 iAB表示电流的参考方向是由A到B。 2、电流是个既具有大小又有方向的代数 量。在没有设定参考方向的情况下，讨 论电流的正负毫无意义。 1,2 电路变量 第 1-18 页 前一页 下一页 返回本章目录 4、电流总结 iAB A B i A B 2024/4/28

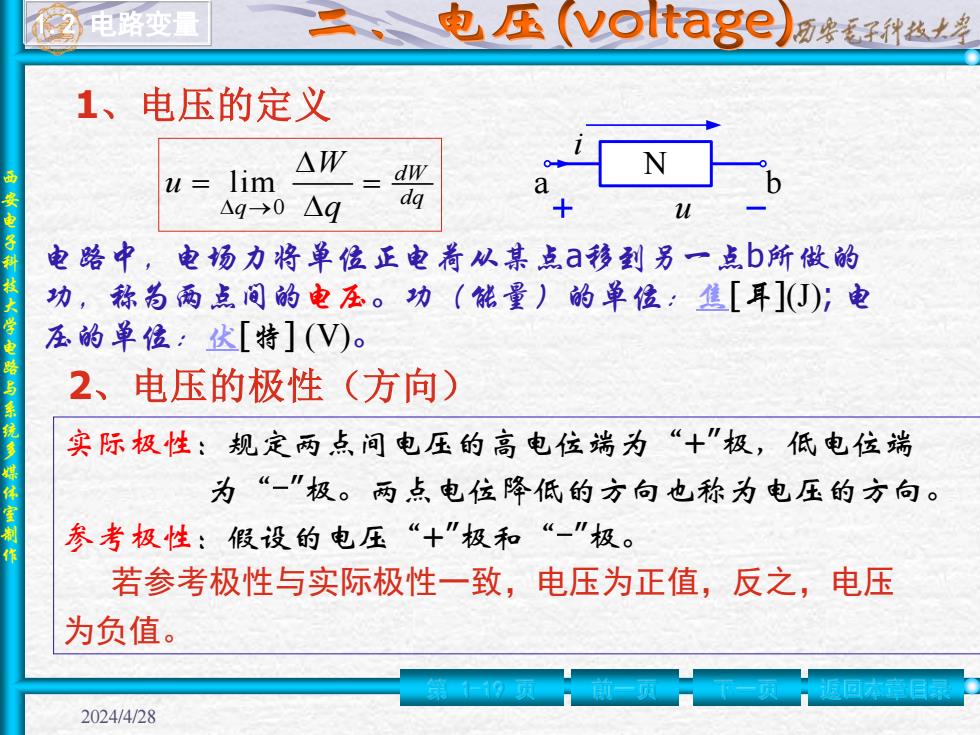

2电路变量 电压(V⊙tage)历w子丛 1、电压的定义 u=lim △W dw N △q→0△q dg 电路中，电场力将单位正电着从某点移到另一点b所做的 功，称为两点间的电在。功（能量）的单位：焦[耳](J);电 在的单位：伏[特](V)。 2、电压的极性（方向） 实际极性：规定两点间电压的高电位端为“+"极，低电位端 为“-"极。两点电位降低的方向也称为电压的方向。 参考极性：假设的电压“+"极和“-"极。 若参考极性与实际极性一致，电压为正值，反之，电压 为负值。 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 dq dW q q W u = = →0 lim 电路中，电场力将单位正电荷从某点a移到另一点b所做的 功，称为两点间的电压。功（能量）的单位：焦[耳](J); 电 压的单位：伏[特] (V)。 u a b i N 2、电压的极性（方向） 实际极性：规定两点间电压的高电位端为“+”极，低电位端 为“-”极。两点电位降低的方向也称为电压的方向。 参考极性：假设的电压“+”极和“-”极。 若参考极性与实际极性一致，电压为正值，反之，电压 为负值。 1.2 电路变量 第 1-19 页 前一页 下一页 返回本章目录 1、电压的定义 2024/4/28
2电路变 电压（JO1tag一历安子绅热是 3、关联参考方向 电流和电压的参考方向可任意假定，而且二 者是相互独立的。 若选取电流的参考方向从电压u的“+”极 经过元件A本身流向“-”极，则称电压与电流1 对该元件取关联参考方向。否则，称山与i对A 是非关联的。 u与i对元件2 WA与iA关联 关联 B 2 B与B非关联 u与i对元件1 非关联 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 电流和电压的参考方向可任意假定，而且二 者是相互独立的。 若选取电流i的参考方向从电压u的“+”极 经过元件A本身流向“-”极，则称电压u与电流i 对该元件取关联参考方向。否则，称u与i对A 是非关联的。 A B iA uA iB uB uA与iA关联 uB与iB非关联 u i 1 2 u与i对元件2 关联 u与i对元件1 非关联 1.2 电路变量 第 1-20 页 前一页 下一页 返回本章目录 3、关联参考方向 2024/4/28
