引信 历啤毛子种执女男 5、几种常见的理想化元件（器件模型 ⑦理想电阻元件：只请耗电能， 如电阻器、灯泡、电炉等，可以用理想电 阻来反映其消耗电能的这一主要特征； 理想电阻模型符号 ②埋想电容元件：只储存电能， 如各种电容器，可以用理想电容来反映其 镜 储存电能的特征； 理想电容模型符号 ⑤埋想电感元件：只储存减能， 如各种电感线圈，可以用理想电感来反映 其储存磁能的特征； 理想电感模型符号 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 ①理想电阻元件：只消耗电能， 如电阻器、灯泡、电炉等，可以用理想电 阻来反映其消耗电能的这一主要特征； ②理想电容元件：只储存电能， 如各种电容器，可以用理想电容来反映其 储存电能的特征； ③理想电感元件：只储存磁能， 如各种电感线圈，可以用理想电感来反映 其储存磁能的特征； R 理想电阻模型符号 C 理想电容模型符号 L 理想电感模型符号 1.1 引言 第 1-6 页 前一页 下一页 返回本章目录 5、 几种常见的理想化元件（器件模型） 2024/4/28
电鸭型 历要毛子种执上架 6、电路模型和电路图 电路模型是由若干理想化元 件组成的；将实际电路中各个 器件用其模型符号表示，这样 ①s 画出的图称为称为实际电路的 电路模型图，常简称为电路图。 电源的模型 手电筒的电路图 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 电路模型是由若干理想化元 件组成的；将实际电路中各个 器件用其模型符号表示，这样 画出的图称为称为实际电路的 电路模型图，常简称为电路图。 S US RS R 手电筒的电路图 电源的模型 1.1 引言 第 1-7 页 前一页 下一页 返回本章目录 6、 电路模型和电路图 2024/4/28
历要老子种技女男 说明 ①不同的实际器件只要有相同的主要电气特性，在一 定的条件下可用相同的模型表示。如灯泡、电炉等在 低频电路中都可用理想电阻表示。 ②实际器件在不同的应用条件下，其模型可以有不同 的形式； 直流 ·低频 一高精 高频 如：电感线圈的电路模型 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 ②实际器件在不同的应用条件下，其模型可以有不同 的形式； ①不同的实际器件只要有相同的主要电气特性，在一 定的条件下可用相同的模型表示。如灯泡、电炉等在 低频电路中都可用理想电阻表示。 说明 如：电感线圈的电路模型 直流 低频 高精 高频 第 1-8 页 前一页 下一页 返回本章目录 2024/4/28

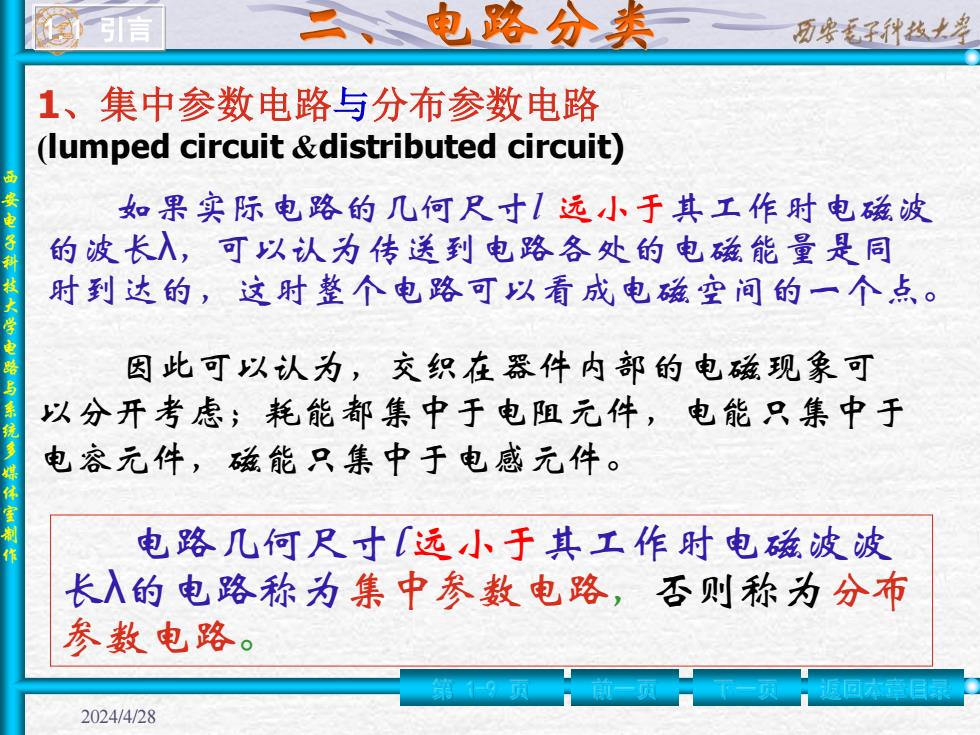

电路分类 历粤毛子种技七男 1、集中参数电路与分布参数电路 (lumped circuit &distributed circuit) 如果实际电路的几何尺寸I远小于其工作时电滋波 的波长入，可以认为传送到电路各处的电磁能量是同 时到达的，这时整个电路可以看成电磁空间的一个点。 因此可以认为，交织在器件内部的电磁现象可 以分开考虑；耗能都集中于电阻元件，电能只集中于 电容元件，磁能只集中于电感元件。 电路几何尺寸远小、于其工作时电磁波波 长入的电路称为集中参数电路，否则称为分布 参数电路。 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 1.1 引言 如果实际电路的几何尺寸l 远小于其工作时电磁波 的波长λ，可以认为传送到电路各处的电磁能量是同 时到达的，这时整个电路可以看成电磁空间的一个点。 电路几何尺寸l 远小于其工作时电磁波波 长λ的电路称为集中参数电路，否则称为分布 参数电路。 因此可以认为，交织在器件内部的电磁现象可 以分开考虑；耗能都集中于电阻元件，电能只集中于 电容元件，磁能只集中于电感元件。 第 1-9 页 前一页 下一页 返回本章目录 1、集中参数电路与分布参数电路 (lumped circuit &distributed circuit) 2024/4/28
电路分 历安花子种技七男 例： (1)电力输电线，其工作频率为50Hz,相应波长 (0=C/f)为6000km。 故30K长的输电线，可以看作是集中参数电路。 (2)而对于电视天线及其传输线来说，其工作频率 为108Hz的数量级，如10频道，其工作频率约为 200MHz,相应工作波长为1.5m。 此时0.2长的传输线也是分布参数电路。 2024/4/28
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 （1）电力输电线，其工作频率为50Hz，相应波长 (λ=C/f )为6000km。 故30km长的输电线，可以看作是集中参数电路。 （2）而对于电视天线及其传输线来说，其工作频率 为108Hz的数量级，如10频道，其工作频率约为 200MHz，相应工作波长为1.5m。 此时0.2m长的传输线也是分布参数电路。 例： 第 1-10 页 前一页 下一页 返回本章目录 2024/4/28
