用简化系数画出的正等轴测图约放大了1/0.82≈1.22倍 用轴向伸缩系数作图 用简化伸缩系数作图
用简化系数画出的正等轴测图约放大了1／0.82≈1.22倍 用轴向伸缩系数作图 用简化伸缩系数作图
二、平面体的正等轴测图画法 1.坐标法 例1：画三棱锥的正等轴测图
O O O X X Y Y Z Z A● 例1：画三棱锥的正等轴测图 X1 O1 Y1 Z1 二、平面体的正等轴测图画法 ⒈ 坐标法 B ● C ● S● c s s a b c a b s a b c

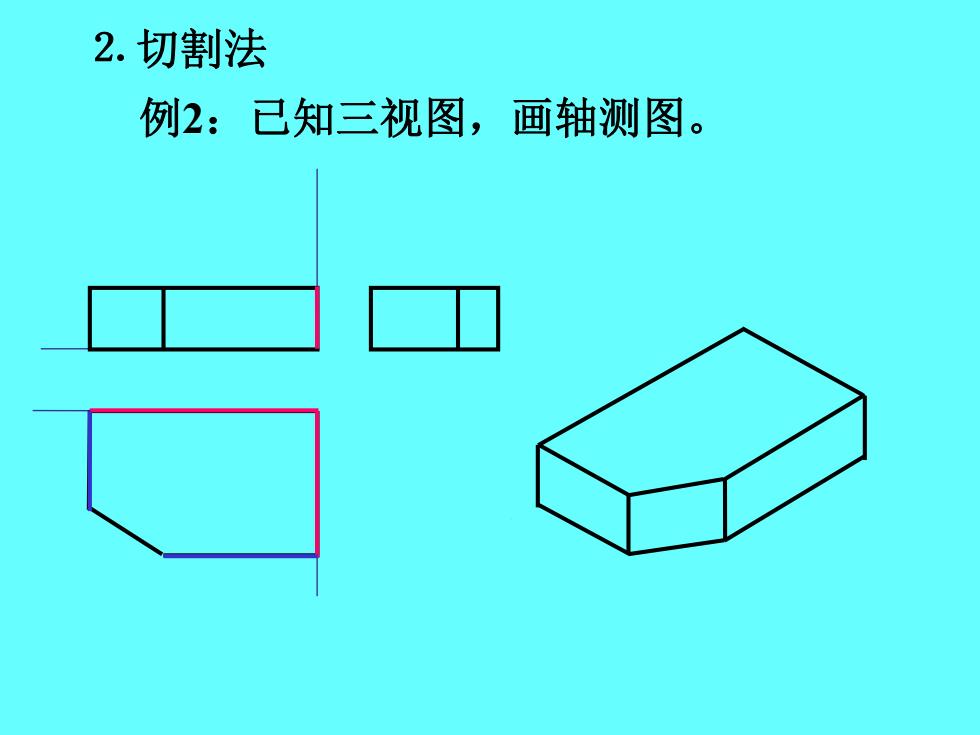

2.切割法 例2：已知三视图，画轴测图
例2：已知三视图，画轴测图。 ⒉ 切割法

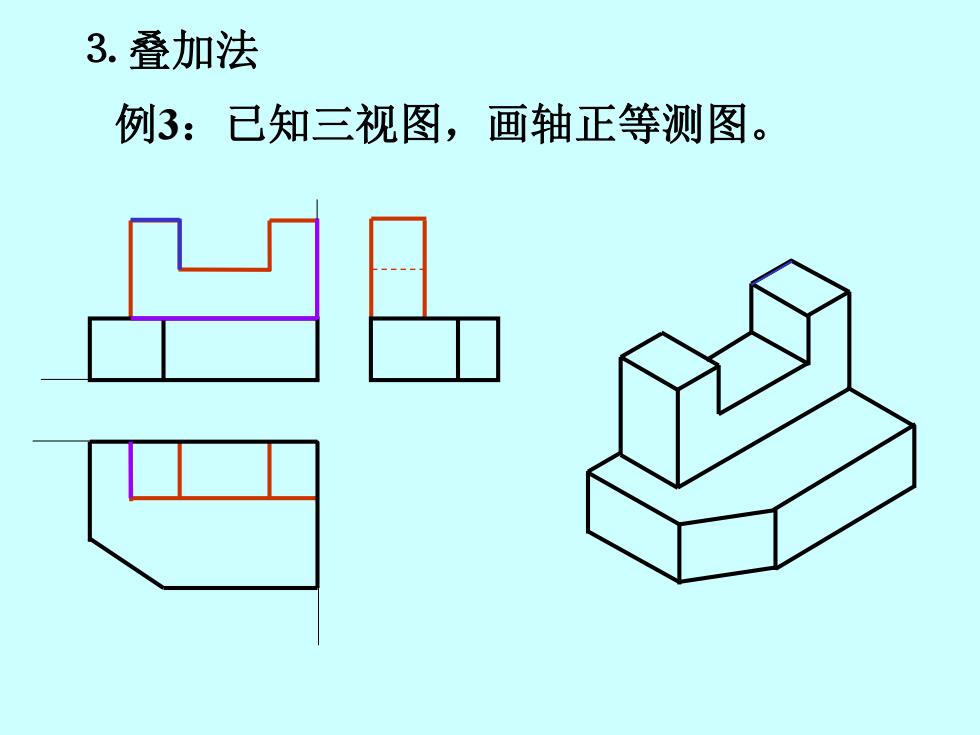

3.叠加法 例3：已知三视图，画轴正等测图
例3：已知三视图，画轴正等测图。 ⒊ 叠加法
三、回转体的正等轴测图画法 1.平行于各个坐标面的椭圆的画法 正等轴测投影中平行坐标面的圆，其轴测投影都 是椭圆。求出椭圆长短轴方向及长、短轴大小，即可 画出椭圆。 0 1.1长、短轴的方向 在XOY坐标面上的圆E 中，平行于轴测投影面P的 直径CD在P面上的投影 c14,即为椭圆的长轴，因 OZ轴垂直于XOY平面，故 OZ轴也垂直于直径CD
三、回转体的正等轴测图画法 ⒈ 平行于各个坐标面的椭圆的画法 正等轴测投影中平行坐标面的圆，其轴测投影都 是椭圆。求出椭圆长短轴方向及长、短轴大小，即可 画出椭圆。 1.1 长、短轴的方向 在XOY坐标面上的圆E 中，平行于轴测投影面P的 直径CD 在P面上的投影 c1 d1即为椭圆的长轴，因 OZ轴垂直于XOY平面，故 OZ轴也垂直于直径CD
