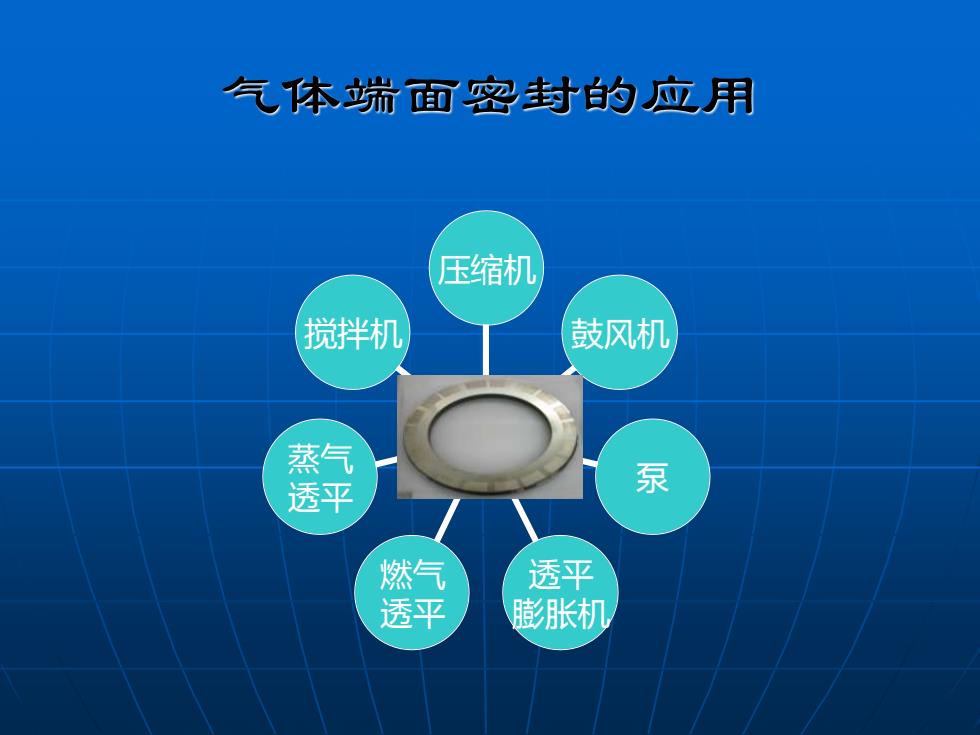

气体端面密封的应用 压缩机 搅拌机 鼓风机 蒸气 透平 泵 燃气 透平 透 膨胀机
气体端面密封的应用 搅拌机 蒸气 透平 燃气 透平 透平 膨胀机 泵 鼓风机 压缩机
螺旋槽气体端面密封结构简图及端面形状 基础弹簧静环 动环 转向 螺旋槽 气 入膜 密封堰 附属密封 密封坝
螺旋槽气体端面密封结构简图及端面形状 密封坝 r r r 转向 密封堰 螺旋槽 静环 动环 气 膜 附属密封 基础 弹簧

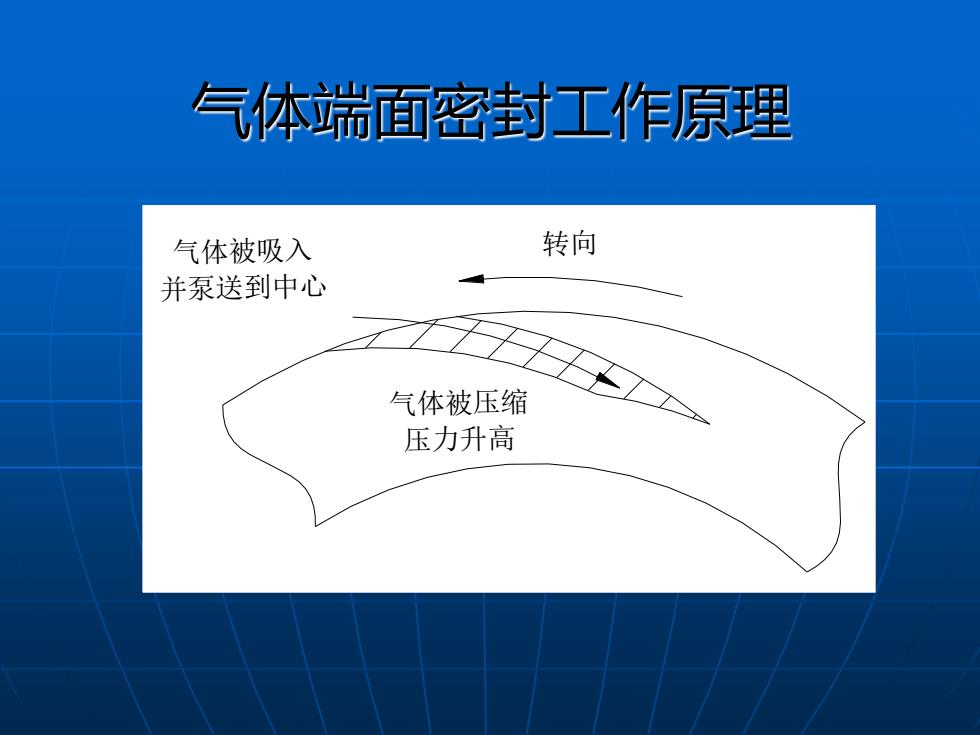

气体瑞面密對工作原理 气体被吸入 转向 并泵送到中心 气体被压缩 压力升高
气体端面密封工作原理 气体被吸入 并泵送到中心 转向 气体被压缩 压力升高

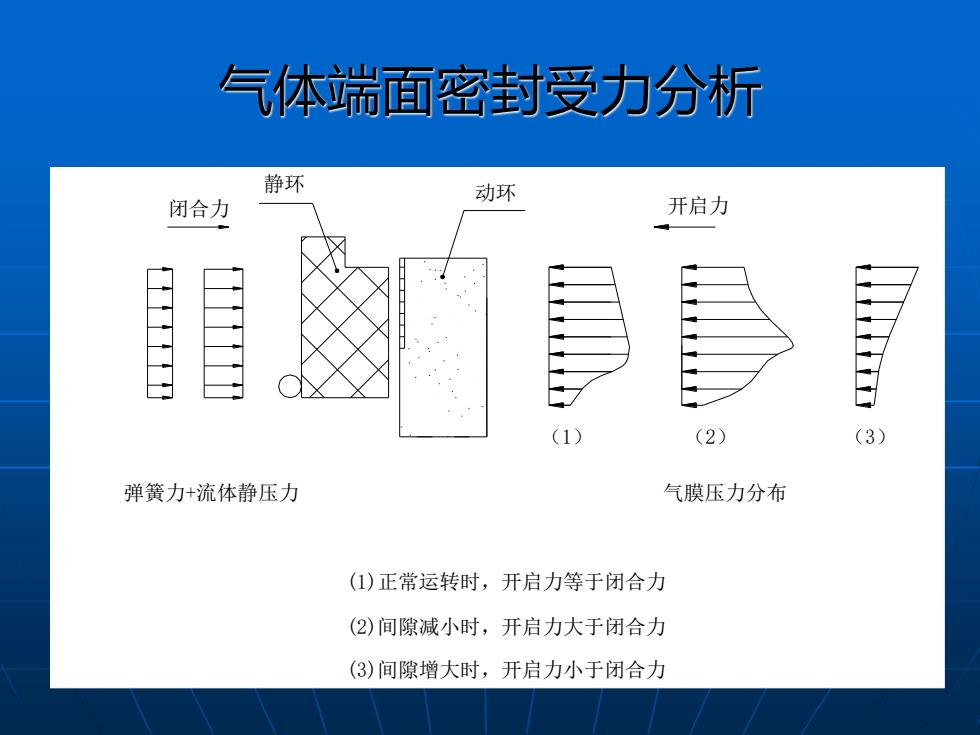

气体瑞面密封受力分析 静环 动环 闭合力 开启力 (1 (2) (3) 弹簧力+流体静压力 气膜压力分布 (1)正常运转时，开启力等于闭合力 (2)间隙减小时，开启力大于闭合力 (3)间隙增大时，开启力小于闭合力
气体端面密封受力分析 (3)间隙增大时，开启力小于闭合力 (2)间隙减小时，开启力大于闭合力 (1)正常运转时，开启力等于闭合力 气膜压力分布 （2） 开启力 弹簧力+流体静压力 （1） 静环 闭合力 动环 （3）

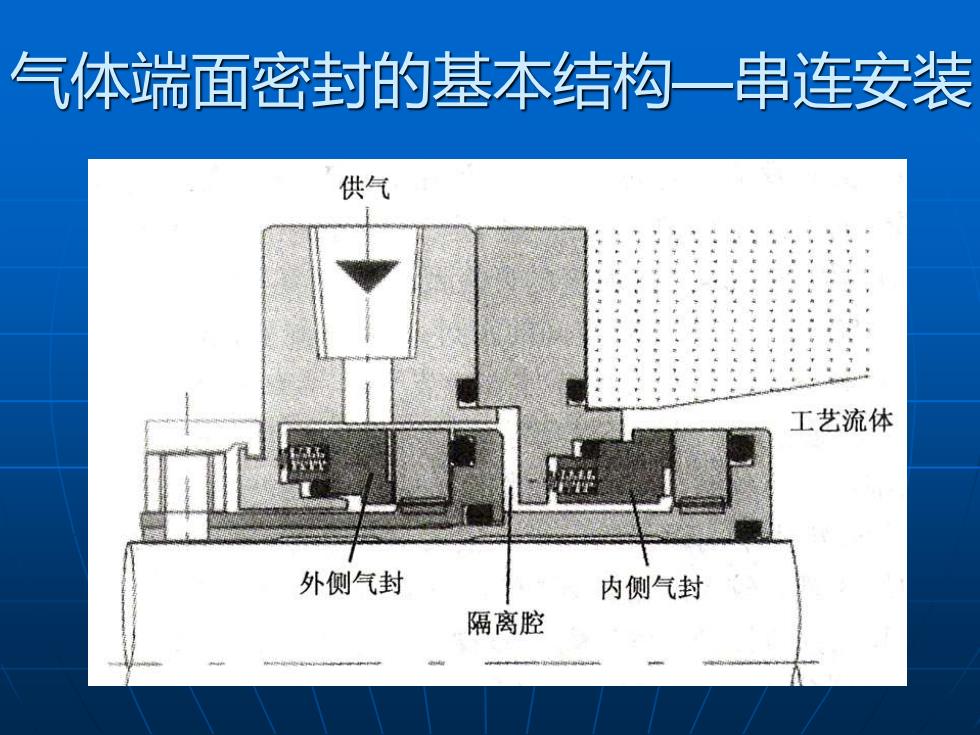

气体端面密封的基本结构一串连安装 供气 : 工艺流体 外侧气封 内侧气封 隔离腔
气体端面密封的基本结构—串连安装
