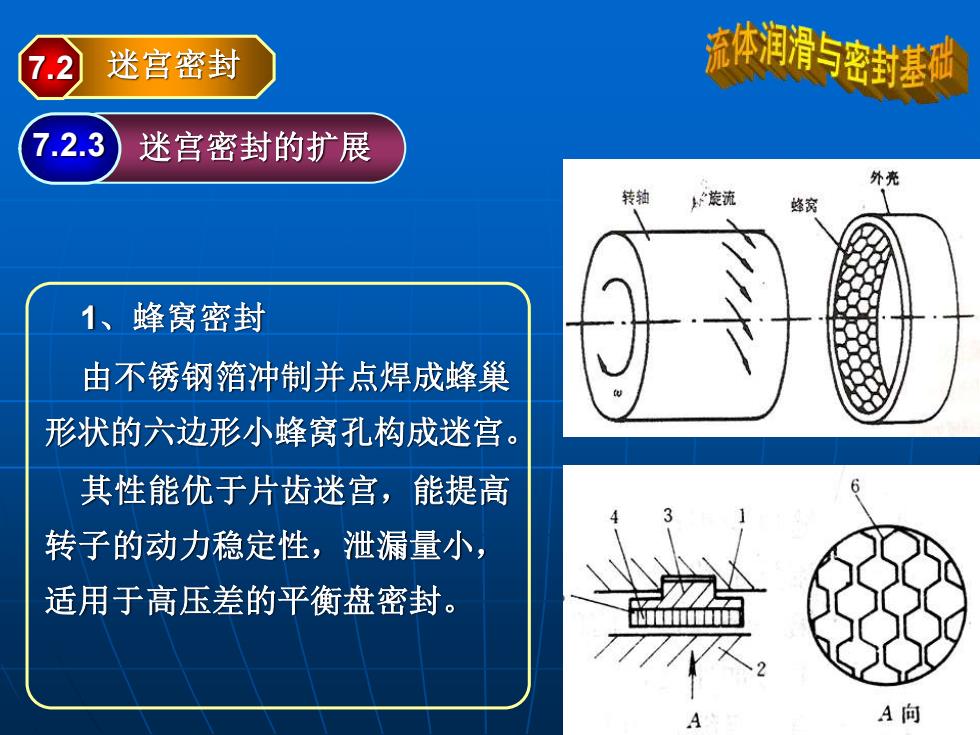

7.2 迷宫密封 枕润滑密封港列 7.2.3 迷宫密封的扩展 外亮 转轴 旋流 蜂窝 1、蜂窝密封 由不锈钢箔冲制并点焊成蜂巢 形状的六边形小蜂窝孔构成迷宫。 其性能优于片齿迷宫，能提高 转子的动力稳定性，泄漏量小， 适用于高压差的平衡盘密封。 A向
1、蜂窝密封 由不锈钢箔冲制并点焊成蜂巢 形状的六边形小蜂窝孔构成迷宫。 其性能优于片齿迷宫，能提高 转子的动力稳定性，泄漏量小， 适用于高压差的平衡盘密封。 7.2 迷宫密封 7.2.3 迷宫密封的扩展

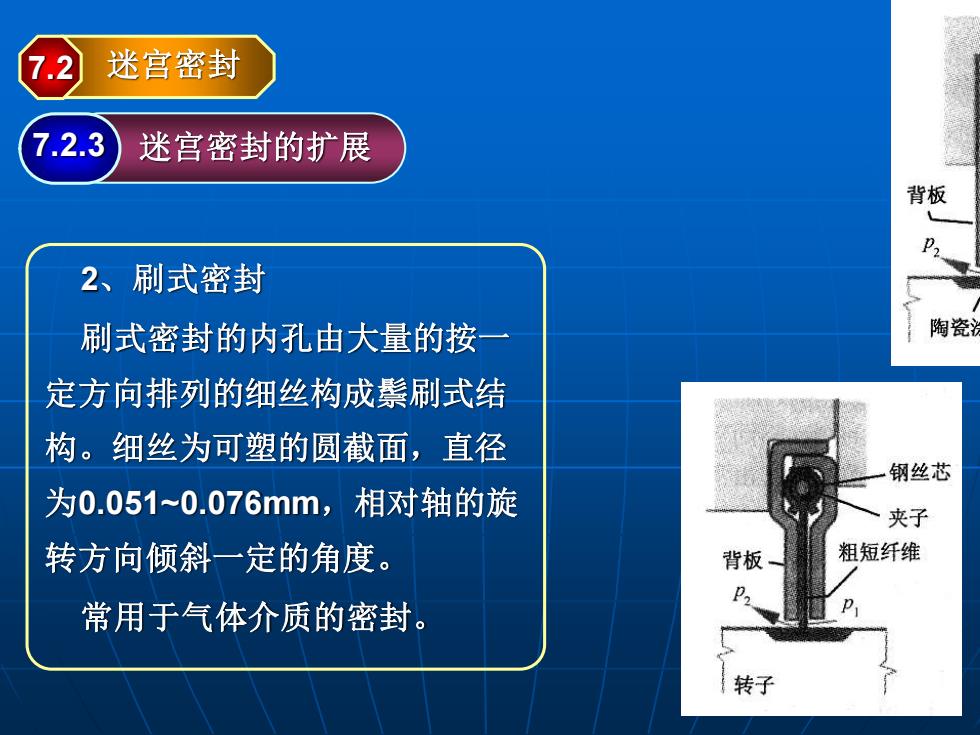

7.2 迷宫密封 7.2.3 迷宫密封的扩展 背板 2、刷式密封 刷式密封的内孔由大量的按一 陶瓷法 定方向排列的细丝构成鬃刷式结 构。细丝为可塑的圆截面，直径 钢丝芯 为0.051~0.076mm,相对轴的旋 夹子 转方向倾斜一定的角度。 背板 粗短纤维 常用于气体介质的密封。 转子
2、刷式密封 刷式密封的内孔由大量的按一 定方向排列的细丝构成鬃刷式结 构。细丝为可塑的圆截面，直径 为0.051~0.076mm，相对轴的旋 转方向倾斜一定的角度。 常用于气体介质的密封。 7.2 迷宫密封 7.2.3 迷宫密封的扩展

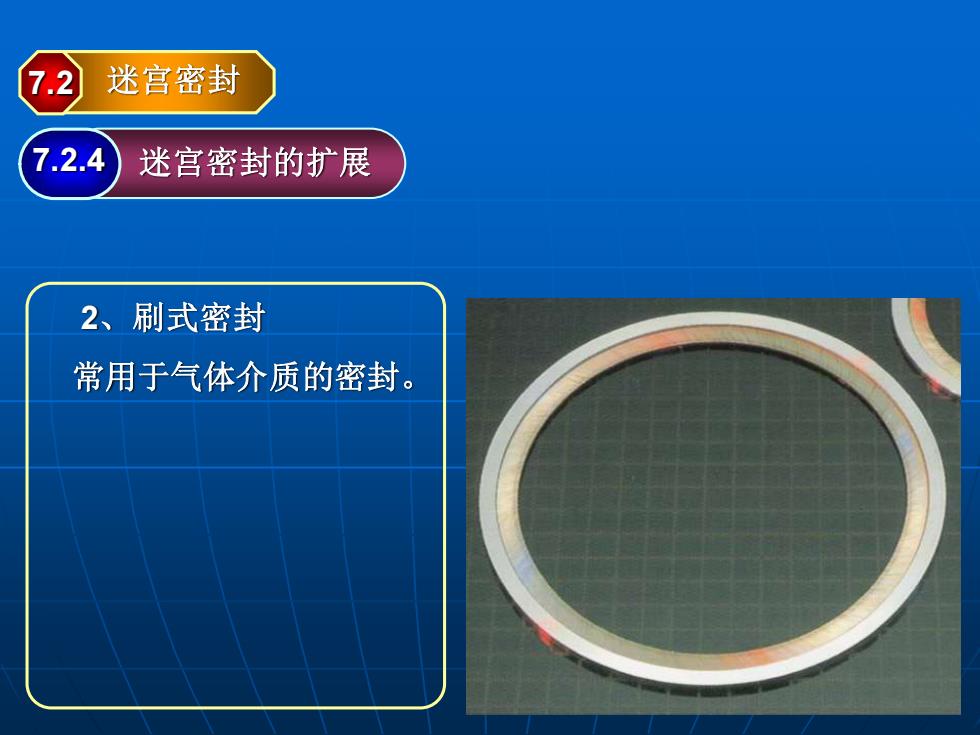

7.2 迷宫密封 7.2.4 迷宫密封的扩展 2、刷式密封 常用于气体介质的密封
2、刷式密封 常用于气体介质的密封。 7.2 迷宫密封 7.2.4 迷宫密封的扩展

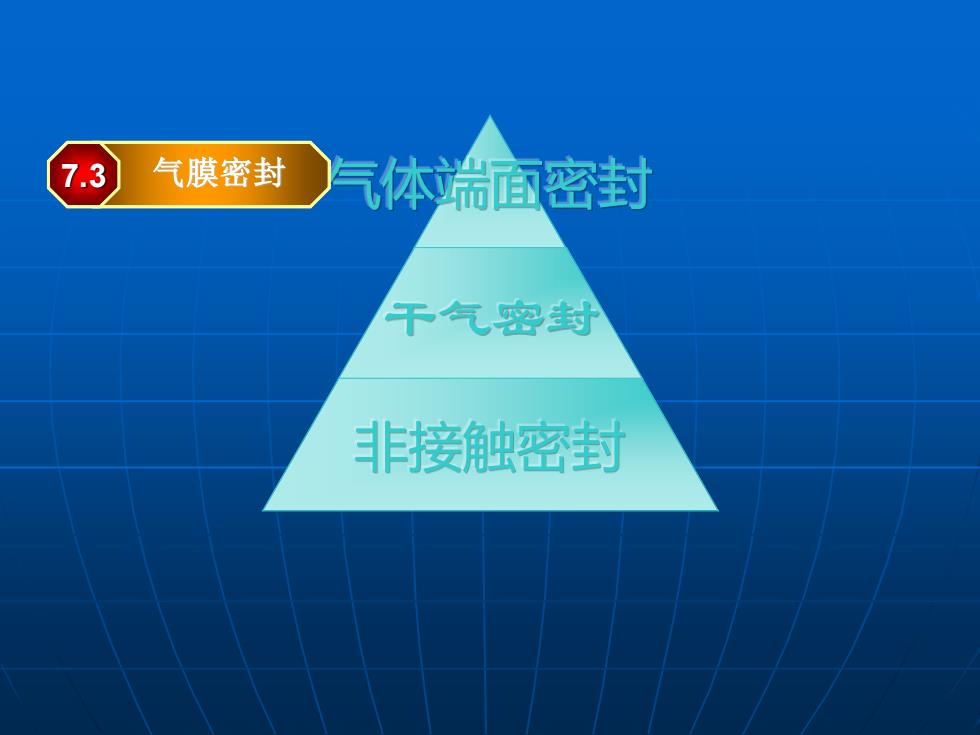

7.3 气膜密封 气体端面密封 干气密封 非接触密封
气体端面密封 干气密封 非接触密封 7.3 气膜密封

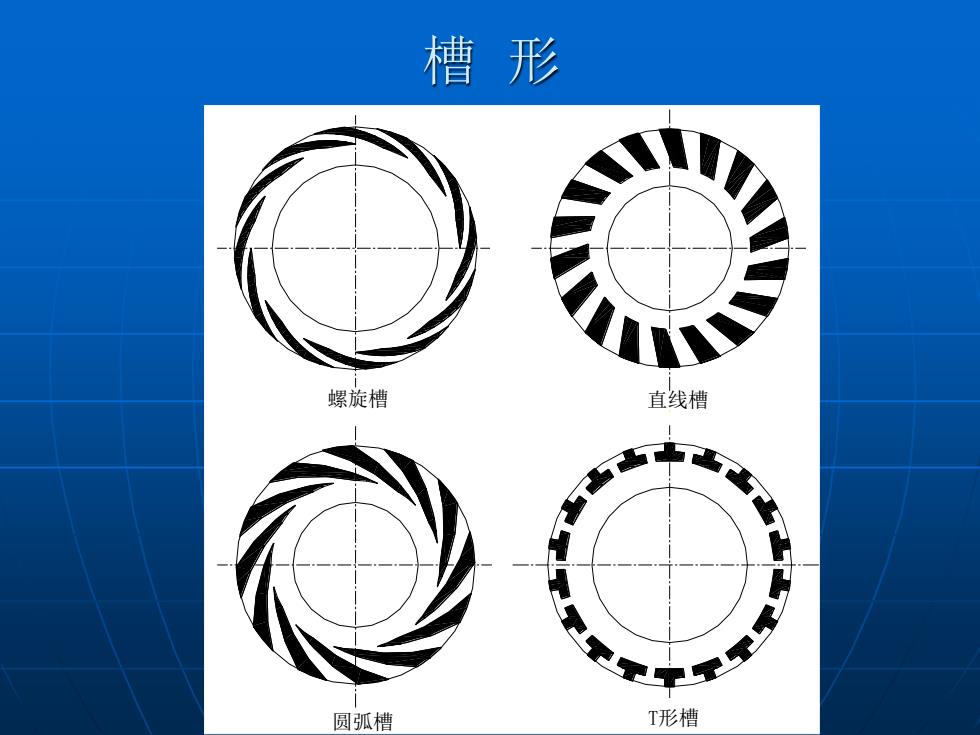

槽形 螺旋槽 直线槽 圆弧槽 T形槽
槽 形 圆弧槽 螺旋槽 T形槽 直线槽
