公开4工艺设计包41一般规定4.1.1工艺设计包设计内容应包括设计文件及工艺手册两部分，业主有要求的还应包括分析化验手册。人4.1.2设计文件应包括设计基础、工艺说明、工艺流程图（PFD）、物流数据表、总物料平衡、消耗量、全部物料进出界区的条件，还应包括安全、卫生、环境保护方面的说明。4.1.3工艺手册应包括工艺过程说明、正常操作控制步骤和方法、开车准备和开停车程序、事故处理原则、催化剂装卸、工艺危险因素分析及控制措施、环境保护、设备检查与维护4.1.4分析化验手册应包括原料、产品以及过程控制的中间产品分析的频率和分析方法。42设计文件4.2.1设计基础应包括下列内容：N项目背景及来源、设计依据、技术来源及授权、设计范围：2装置组成、装置规模、装置的年操作时数和不同工况下的装置处理能力：3产品、中间产品、副产品的产率、转化率、产量：4原料、产品、中间产品、副产品的规格：5催化剂理化性质和参数，化学品的化学特性参数及其商品名、产品标准编号：6水、蒸汽、压缩空气、氮气、燃料、电等公用系统的规格：7装置性能保证指标的期望值和保证值：8工程设计执行的国际标准、国家标准、行业标准或专利、专.5:

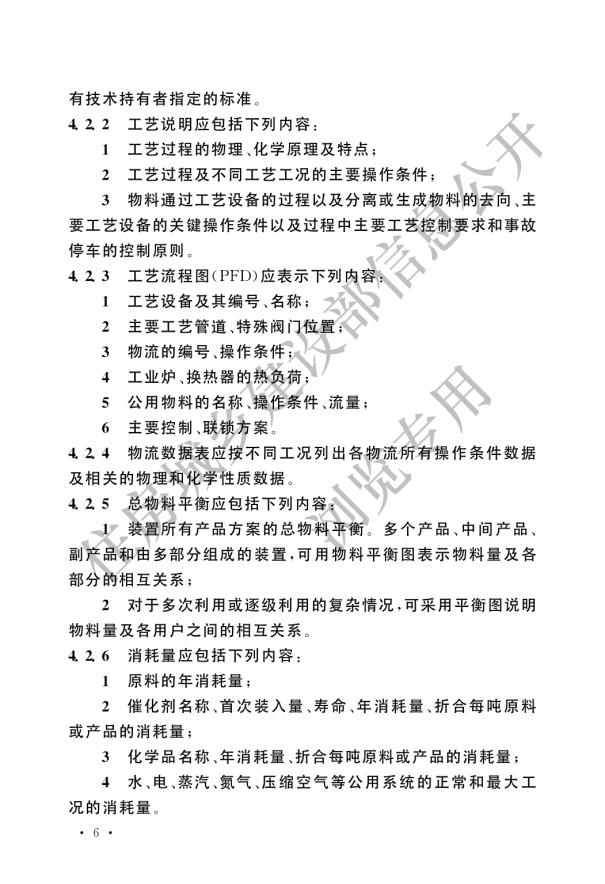

有技术持有者指定的标准。4.22工艺说明应包括下列内容：1工艺过程的物理、化学原理及特点：2工艺过程及不同工艺工况的主要操作条件：3物料通过工艺设备的过程以及分离或生成物料的去向、主要工艺设备的关键操作条件以及过程中主要工艺控制要求和事故停车的控制原则。2：主菱疫器图（PED)皮表示下列内1工艺设备及其编号、名称：2主要工艺管道、特殊阀门位置：3物流的编号、操作条件：4工业炉、换热器的热负荷：公用物料的名称、操作条件、流量：5HE主要控制、联锁方案64245物流数据表应按不同工况列出各物流所有操作条件数据及相关的物理和化学性质数据。4.2.5总物料平衡应包括下列内容1装置所有产品方案的总物料平衡。多个产品、中间产品、副产品和由多部分组成的装置，可用物料平衡图表示物料量及各部分的相互关系；2对于多次利用或逐级利用的复杂情况，可采用平衡图说明物料量及各用户之间的相互关系。4.2.6消耗量应包括下列内容：1原料的年消耗量；2催化剂名称、首次装入量、寿命、年消耗量、折合每吨原料或产品的消耗量：3化学品名称、年消耗量、折合每吨原料或产品的消耗量：4水、电、蒸汽、氮气、压缩空气等公用系统的正常和最大工况的消耗量。:6
4.27分析化验项目表应列出为满足生产需要和产品质量要求需要分析的物料名称、分析项目、开车和正常操作工况的分析频率、分析方法。4.28工艺管道及仪表流程图（P&.ID)应表示下列内容：1工艺设备及其编号、名称；2主要工艺管道、开停工管道、安全泄放系统管道、公用物料管道及阀门的公称直径：部信3特殊管道材料等级和特殊要求；4安全泄放阀：5主要控制和联锁回路。4.29建议的设备布置图应表示主要设备相对关系和建议的相对尺寸，并应说明特殊要求和必须符合的规定。4.2.10工艺设备表应列出工艺管道及仪表流程图P&ID)中设备的编号、名称、台数、操作条件、技术规格、材质，专利设备应列出Y推荐的供货商。X4.2.11工艺设备说明应描述主要工艺设备特点、选型原则、材料选择的要求并应按反应器、塔器、一般容器、换热器、工业炉、机泵、机械分类逐台列出数据表，给出介质性质、操作条件、工艺设计和机械设计条件、规格尺寸、材料、关键的设计要求及与工艺有关的必须说明的内容。主要的静设备应附简图。4.2.12仪表说明应包括下列内容：1仪表索引表列出工艺管道及仪表流程图（P&.ID)中检测和控制回路的编号、名称：2主要仪表数据表列出工艺管道及仪表流程图（P&ID）中仪表的名称、编号、工艺参数、形式或主要规格：3主要的联锁逻辑关系。4.2.13特殊管道应说明下列内容：1规定特殊管道的材料等级及相应配件的要求：2特殊管道表应列出管道号、公称直径、工艺管道及仪表流:7:

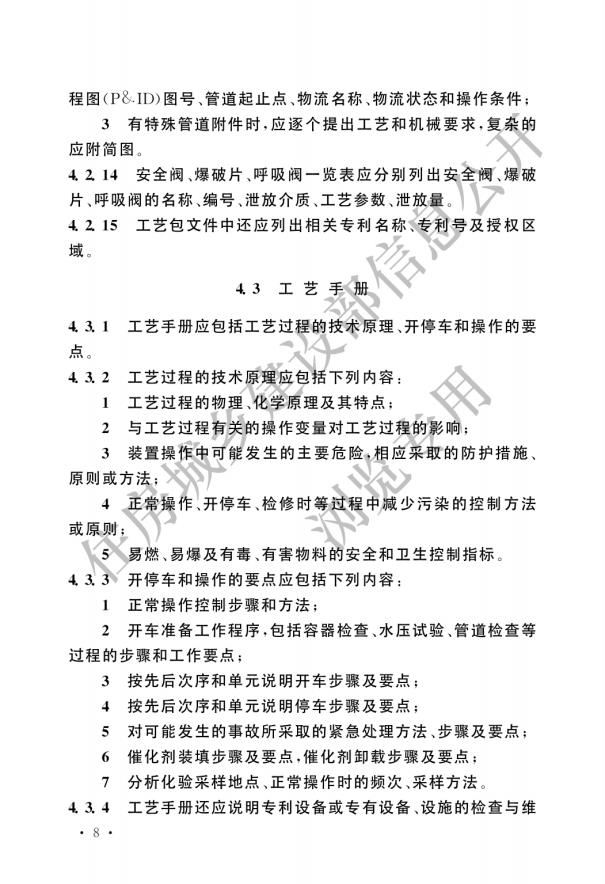

程图（P&.ID）图号、管道起止点、物流名称、物流状态和操作条件：3有特殊管道附件时，应逐个提出工艺和机械要求，复杂的应附简图。4.2.14安全阀、爆破片、呼吸阀一览表应分别列出安全阀、爆破片、呼吸阀的名称、编号、泄放介质、工艺参数、泄放量。4.2.15工艺包文件中还应列出相关专利名称、专利号及授权区域。43工艺手册4.3.1工艺手册应包括工艺过程的技术原理、开停车和操作的要点。4.3.2工艺过程的技术原理应包括下列内容：工艺过程的物理、化学原理及其特点：1与工艺过程有关的操作变量对工艺过程的影响：23装置操作中可能发生的主要危险，相应采取的防护措施、原则或方法：4正常操作、开停车、检修时等过程中减少污染的控制方法或原则；5易燃、易爆及有毒、有害物料的安全和卫生控制指标。4.3.3开停车和操作的要点应包括下列内容：1正常操作控制步骤和方法：2开车准备工作程序，包括容器检查、水压试验、管道检查等过程的步骤和工作要点：3按先后次序和单元说明开车步骤及要点：4按先后次序和单元说明停车步骤及要点：5对可能发生的事故所采取的紧急处理方法、步骤及要点；6催化剂装填步骤及要点，催化剂卸载步骤及要点：7分析化验采样地点、正常操作时的频次、采样方法434工艺手册还应说明专利设备或专有设备设施的检查与维:8
护方法。4.4分析化验手册4.4.1分析化验手册应满足装置原料、产品分析和监控分析的要求。4.4.2分析化验手册应包括下列内容：1原料、产品、排放物、催化剂、化学品等物质的分析方法及分析频率；2说明分析化验方法名称和标准编号：3使用的仪器设备及其安装调试方法、操作方法、精度要求。住房城乡建设浏览专用.9
