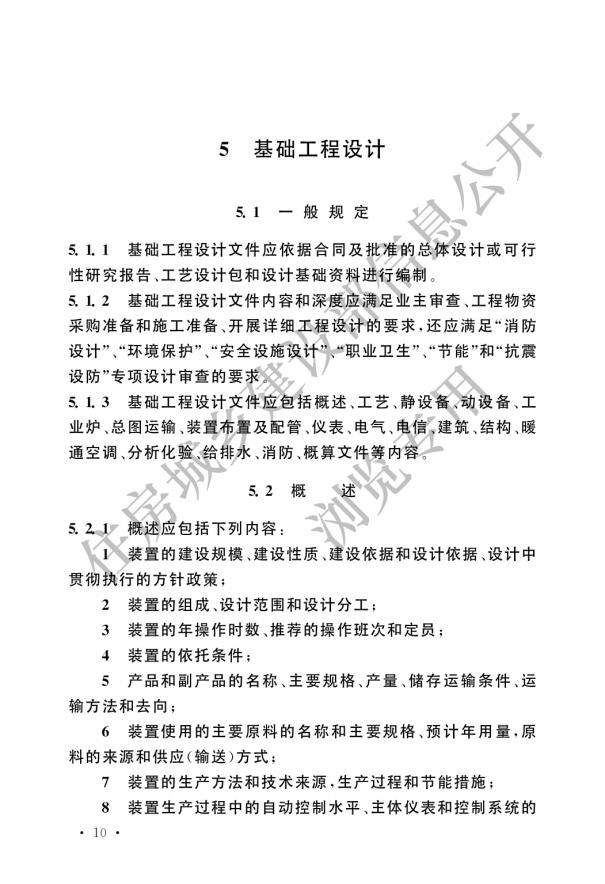

公开5基础工程设计5.1一般规定5.1.1基础工程设计文件应依据合同及批准的总体设计或可行性研究报告、工艺设计包和设计基础资料进行编制5.1.2基础工程设计文件内容和深度应满足业主审查、工程物资采购准备和施工准备、开展详细工程设计的要求，还应满足“消防设计”“环境保护”“安全设施设计”“职业卫生”“节能”和“抗震设防”专项设计审查的要求，》5.1.3基础工程设计文件应包括概述、工艺、静设备、动设备、工业炉、总图运输、装置布置及配管、仪表、电气、电信，建筑、结构、暖通空调、分析化验、给排水、消防、概算文件等内容、52概述5.21概述应包括下列内容：1装置的建设规模、建设性质、建设依据和设计依据、设计中贯彻执行的方针政策：2装置的组成、设计范围和设计分工：3装置的年操作时数、推荐的操作班次和定员；4装置的依托条件；5产品和副产品的名称、主要规格、产量、储存运输条件、运输方法和去向；6装置使用的主要原料的名称和主要规格、预计年用量，原料的来源和供应（输送）方式：7装置的生产方法和技术来源，生产过程和节能措施：8装置生产过程中的自动控制水平、主体仪表和控制系统的: 10 :

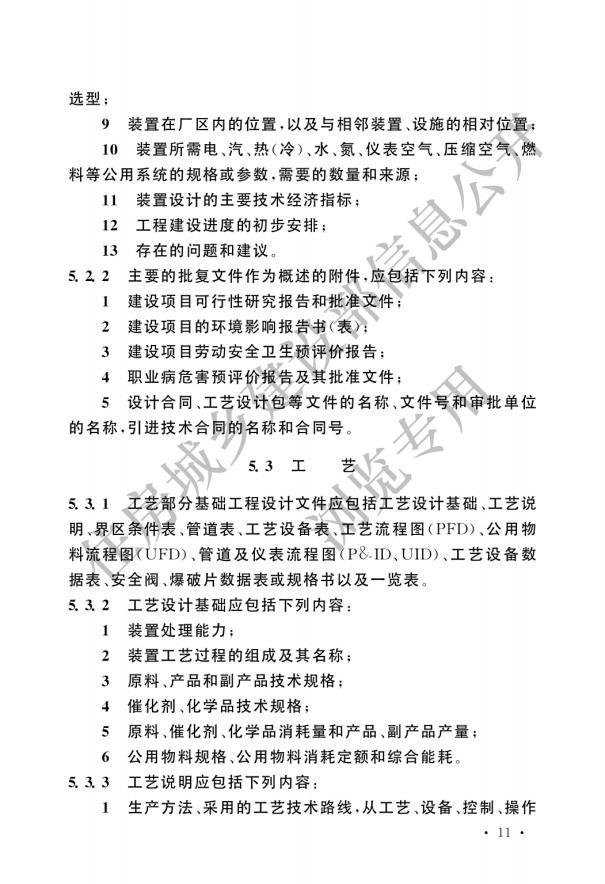

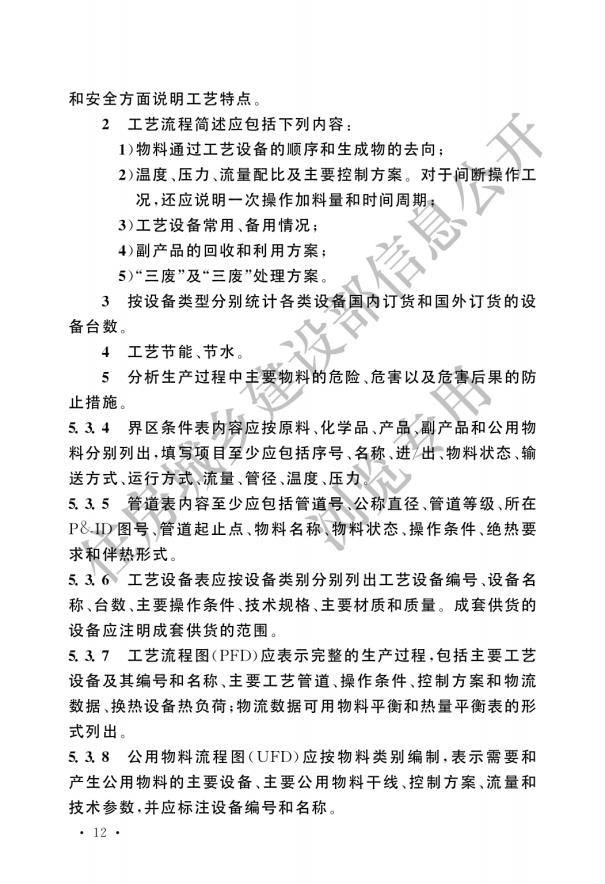

选型：9装置在厂区内的位置，以及与相邻装置、设施的相对位置10装置所需电、汽、热（冷）、水、氮、仪表空气、压缩空气燃料等公用系统的规格或参数，需要的数量和来源：11装置设计的主要技术经济指标；12工程建设进度的初步安排：13存在的问题和建议，主要的批复文件作为概述的附件，应包括下列内容：5.221建设项目可行性研究报告和批准文件：2建设项目的环境影响报告书（表）：3建设项目劳动安全卫生预评价报告：4职业病危害预评价报告及其批准文件；设计合同、工艺设计包等文件的名称、文件号和审批单位51的名称，引进技术合同的名称和合同号。X5.3工艺5.3.1工艺部分基础工程设计文件应包括工艺设计基础、工艺说明、界区条件表、管道表、工艺设备表、工艺流程图（PFD）、公用物料流程图（UFD）、管道及仪表流程图（P&.ID、UID）、工艺设备数据表、安全阀、爆破片数据表或规格书以及一览表。5.3.2工艺设计基础应包括下列内容：装置处理能力；12装置工艺过程的组成及其名称；3原料、产品和副产品技术规格：4催化剂、化学品技术规格；5原料、催化剂、化学品消耗量和产品、副产品产量：6公用物料规格、公用物料消耗定额和综合能耗。工艺说明应包括下列内容：5.3. 31生产方法、采用的工艺技术路线，从工艺、设备、控制、操作:11:
和安全方面说明工艺特点。2工艺流程简述应包括下列内容：1物料通过工艺设备的顺序和生成物的去向：2）温度、压力、流量配比及主要控制方案。对于间断操作工况，还应说明一次操作加料量和时间周期，3）工艺设备常用、备用情况；4）副产品的回收和利用方案：5)“三废”及“三废”处理方案。3按设备类型分别统计各类设备国内订货和国外订货的设备台数。4工艺节能、节水。5分析生产过程中主要物料的危险、危害以及危害后果的防止措施。5.3.4界区条件表内容应按原料、化学品、产品、副产品和公用物料分别列出，填写项目至少应包括序号、名称、进/出、物料状态、输送方式、运行方式、流量、管径、温度、压力5.3.5管道表内容至少应包括管道号.公称直径、管道等级、所在P&ID图号、管道起止点、物料名称、物料状态、操作条件、绝热要求和伴热形式。5.3.6工艺设备表应按设备类别分别列出工艺设备编号、设备名称、台数、主要操作条件、技术规格、主要材质和质量。成套供货的设备应注明成套供货的范围。5.3.7工艺流程图（PFD）应表示完整的生产过程，包括主要工艺设备及其编号和名称、主要工艺管道、操作条件、控制方案和物流数据、换热设备热负荷：物流数据可用物料平衡和热量平衡表的形式列出。5.38公用物料流程图（UFD）应按物料类别编制.表示需要和产生公用物料的主要设备、主要公用物料于线、控制方案、流量和技术参数，并应标注设备编号和名称。:12

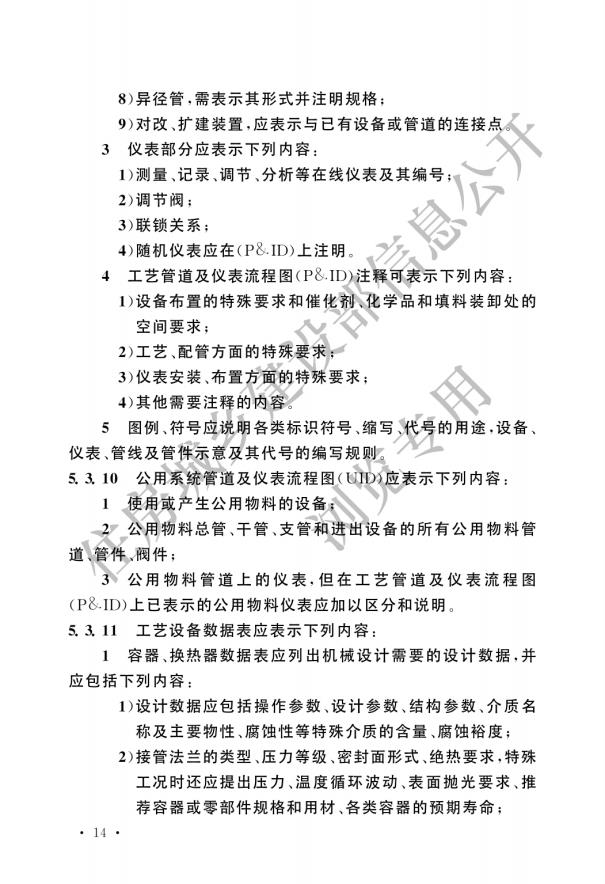

5.3.9工艺管道及仪表流程图（P&.ID)应满足下列要求：1设备部分应表示下列内容：1）包括备用设备在内的全部设备及其编号和名称，主要设备还应表示其主要规格，制造厂成套供应机组的供货范围；2）全部设备管口；3）应表示塔板形式，与进出口管道有关的塔板序号，折流板、除雾器、加热或冷却盘管等静设备内件的内容；4泵、压缩机、鼓风机等转动设备的驱动形式：5）当有工艺要求时，应注明设备的安装高度以及设备之间的相对高度。2管道部分应表示下列内容：1）与设备相连接的所有工艺和公用物料管道，包括开、停车及事故处理管道，并在管道上标有包括物流代号、管道编号、管径、管道等级、绝热要求的管道号·并用箭头表示出流体流动方向；2）除仪表阀门外的阀门及其类型：当同一管道的管道等级变化时，应标明分界点：3）容易引起振动的两相流管道上应注明“两相流、易振动”，有特殊要求的重力流管道上应注明“重力流”，有坡向和液封要求的管道应表示出坡度要求和液封高度，不充许有“袋形”的管道也应注明：4）为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头：蒸汽、热水或其他类型的伴热管、夹套管及其绝热要求：5补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、育板，可拆卸短管和其他非标准管件等管道附件；6）取样点的编号、位置、形式和结构：7）安全阀、爆破片、呼吸阀等安全泄压设施，编号并说明设计要求：:13:
8）异径管，需表示其形式并注明规格：9对改、扩建装置，应表示与已有设备或管道的连接点。3仪表部分应表示下列内容，1）测量、记录、调节、分析等在线仪表及其编号：V2)调节阀；3）联锁关系：4)随机仪表应在（P&.ID)上注明。4工艺管道及仪表流程图（P&.ID）注释可表示下列内容：1）设备布置的特殊要求和催化剂、化学品和填料装卸处的空间要求：2）工艺、配管方面的特殊要求：3）仪表安装、布置方面的特殊要求：4)其他需要注释的内容。5图例、符号应说明各类标识符号、缩写、代号的用途，设备、仪表、管线及管件示意及其代号的编写规则。5.3.10公用系统管道及仪表流程图（UID)应表示下列内容：1使用或产生公用物料的设备：2公用物料总管、干管、支管和进出设备的所有公用物料管-道管件、阀件：3公用物料管道上的仪表，但在工艺管道及仪表流程图（P&ID)上已表示的公用物料仪表应加以区分和说明。5.3.11工艺设备数据表应表示下列内容：1容器、换热器数据表应列出机械设计需要的设计数据，并应包括下列内容：1）设计数据应包括操作参数、设计参数、结构参数、介质名称及主要物性、腐蚀性等特殊介质的含量、腐蚀裕度；2接管法兰的类型、压力等级、密封面形式、绝热要求，特殊工况时还应提出压力、温度循环波动、表面抛光要求、推荐容器或零部件规格和用材、各类容器的预期寿命：:14
