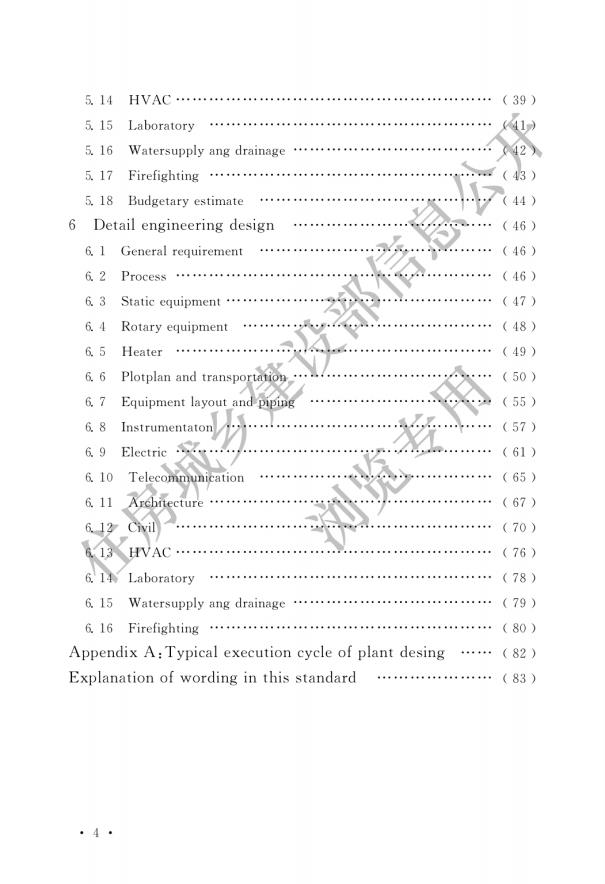

5.14HVAC(39)5.15Laboratory5.16Watersupply ang drainage5.17Firefighting5.18Budgetary estimate44)6Detail engineering design(46)(46)6. 1General requirement6.2（46)Process6.3Static equipment(47)6.4(48)Rotary equipment6.5Heater(49)6.6Plotplan and transporta(50)(55)6.7Equipment layout andp6.8(57)Instrumentator6.9Electric(61)6.10(65)Telecomnmunication6.11(67)(70)6.12(76)HVAO(78)-Laboratory(79)6.15Watersupply ang drainage(80)6,16FirefightingAppendix A:Typical execution cycle of plant desing(82)Explanation of wordinginthis standard(83)

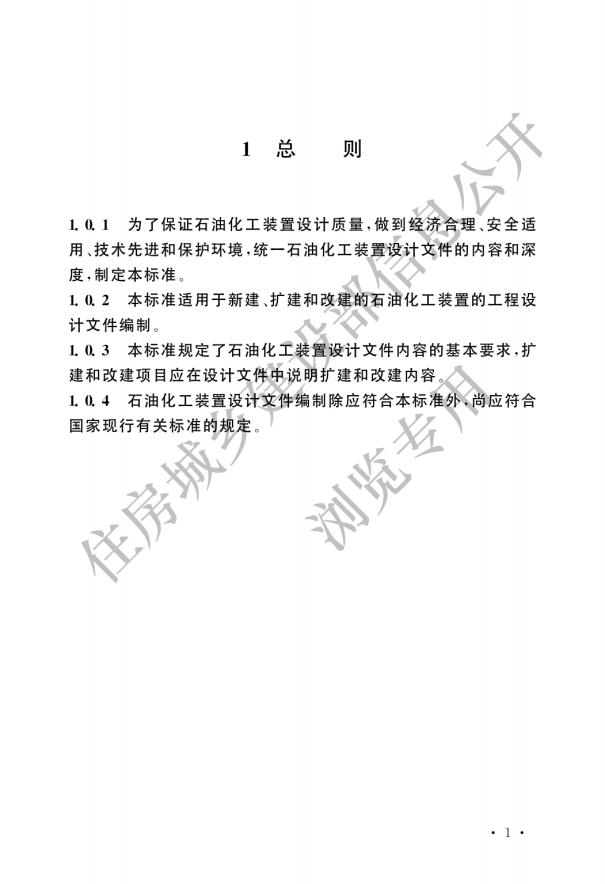

公开则1总1.01为了保证石油化工装置设计质量，做到经济合理、安全适用、技术先进和保护环境，统一石油化工装置设计文件的内容和深度，制定本标准。1.0.2本标准适用于新建、扩建和改建的石油化工装置的工程设计文件编制。10.3本标准规定了石油化工装置设计文件内容的基本要求，扩建和改建项目应在设计文件中说明扩建和改建内容。1.0.4石油化工装置设计文件编制除应符合本标准外尚应符合国家现行有关标准的规定。浏览专住房城1

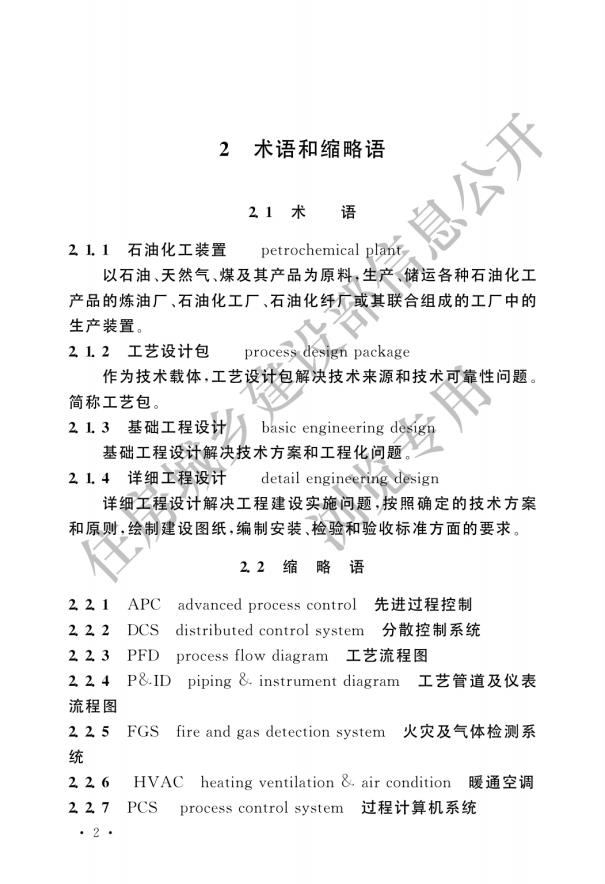

息公开2术语和缩略语21术语21.1石油化工装置petrochemical plant以石油、天然气、煤及其产品为原料，生产、储运各种石油化工产品的炼油厂、石油化工厂、石油化纤厂或其联合组成的工厂中的生产装置。212工艺设计包processdesignpackage作为技术载体，工艺设计包解决技术来源和技术可靠性问题。简称工艺包。21.3基础工程设计basic engineering desigr基础工程设计解决技术方案和工程化问题。21.4详细工程设计detail engineering design详细工程设计解决工程建设实施问题，按照确定的技术方案和原则，绘制建设图纸，编制安装、检验和验收标准方面的要求。22缩略语APCaadvancedprocesscontrol先进过程控制221222DCSdistributedcontrol system分散控制系统223PFDprocessflowdiagram工艺流程图224P&.IDpiping&instrumentdiagram工艺管道及仪表流程图225FGSfireandgasdetectionsystem火灾及气体检测系统HVACheatingventilation&aircondition暖通空调226227PCSprocesscontrolsystem过程计算机系统:2
PLC22.8programmablelogiccontroller可编程序控制系统229SCADA过程supervisory control and data acquisition数据采集系统安全仪表系统2210SISsafetyinstrumentation system2211UID公用系统utility piping &.instrument diagram住房城乡建设部信意管道及仪表流程图浏览专用.3

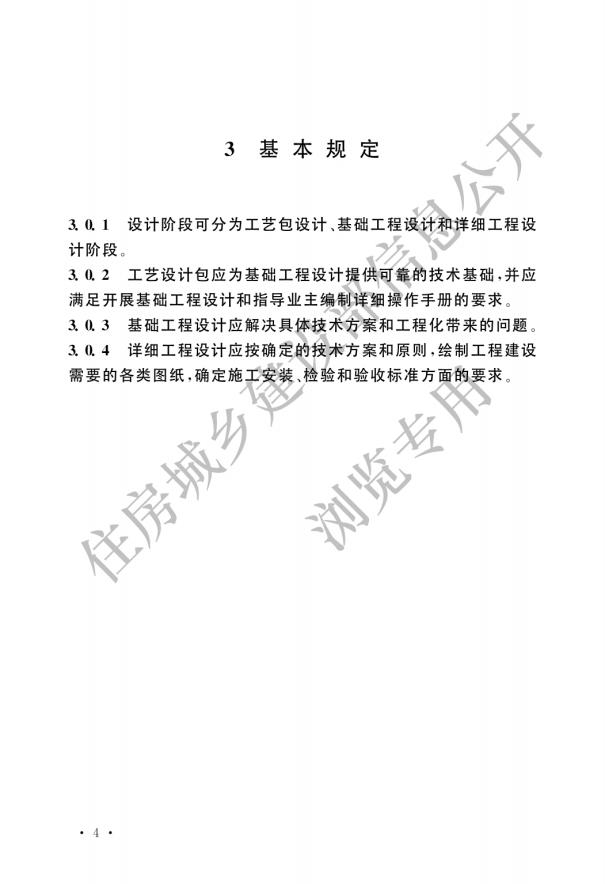

公开3基本规定3.0.1设计阶段可分为工艺包设计、基础工程设计和详细工程设计阶段。3.0.2工艺设计包应为基础工程设计提供可靠的技术基础，并应满足开展基础工程设计和指导业主编制详细操作手册的要求。3.0.3基础工程设计应解决具体技术方案和工程化带来的问题。3.0.4详细工程设计应按确定的技术方案和原则，绘制工程建设需要的各类图纸，确定施工安装、检验和验收标准方面的要求。F浏览专用住房城乡40
