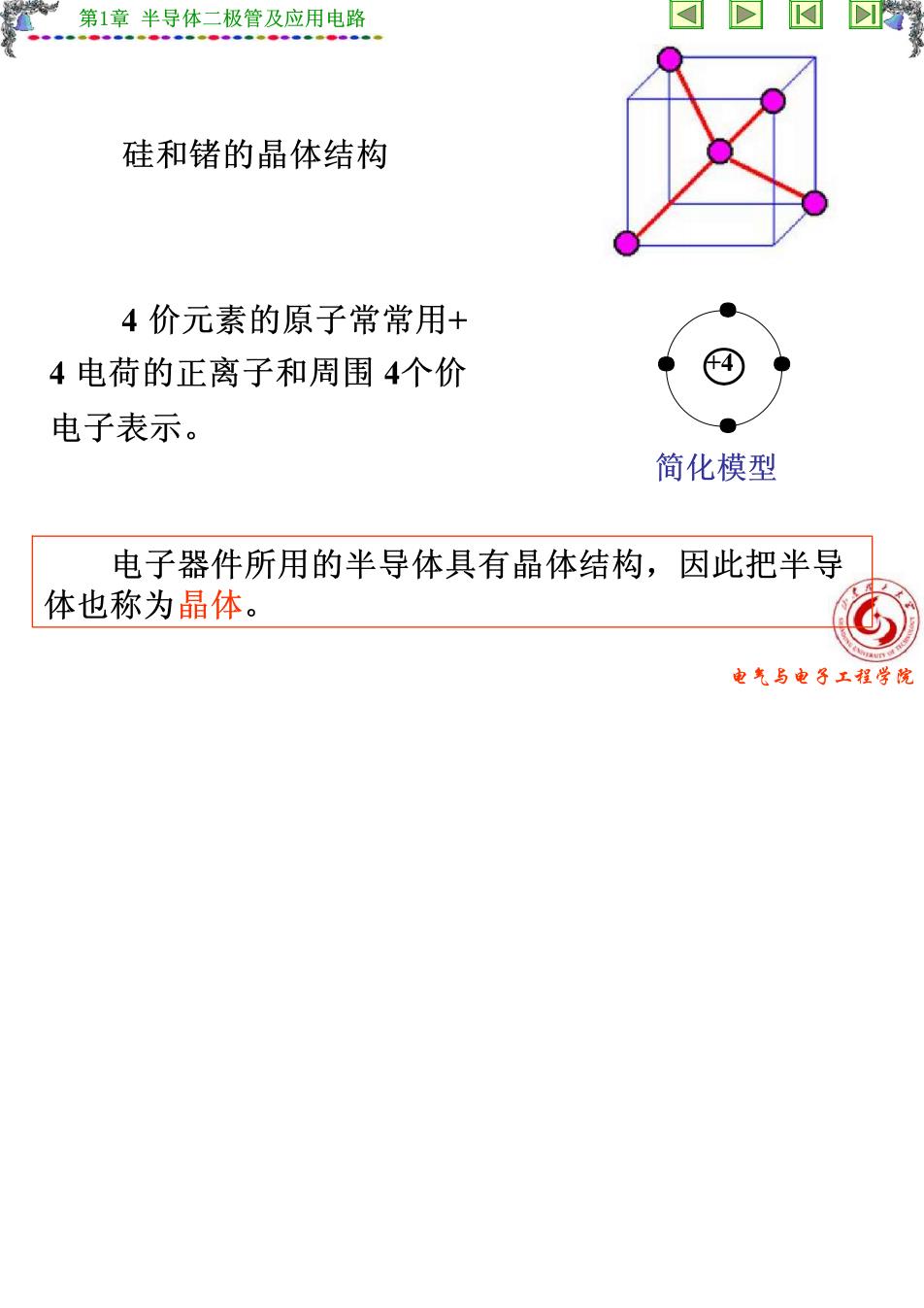

第1章半导体二极管及应用电路 硅和锗的晶体结构 4价元素的原子常常用+ 4电荷的正离子和周围4个价 电子表示。 简化模型 电子器件所用的半导体具有晶体结构，因此把半导 体也称为晶体。 电气与电子工程学院
第1章半导体二极管及应用电路 完全纯净的、不含其他杂质且具有晶体结构的半导 体称为本征半导体。 +4 将硅或锗材 料提纯便形成单 价电 晶体，它的原子 ● 结构为共价键结 共价键 构。 +4 +4 在绝对0度（T=0K)，价电子被共价键束缚着，本征半 导体中没有可以运动的带电粒子（即载流子），它的导电能 力为0，相当于绝缘体
第1章半导体二极管及应用电路 当温度升高或受光照 T个 时，将有少数价电子克服 共价键的束缚成为自由电 子，在原来的共价键中留 ● 下一个空位一空穴。 空穴 自由电子 -4 自由电子和空穴使本 征半导体具有导电能力， 但很微弱。 空穴可看成带正电的载流子。 电气与电子工程学院

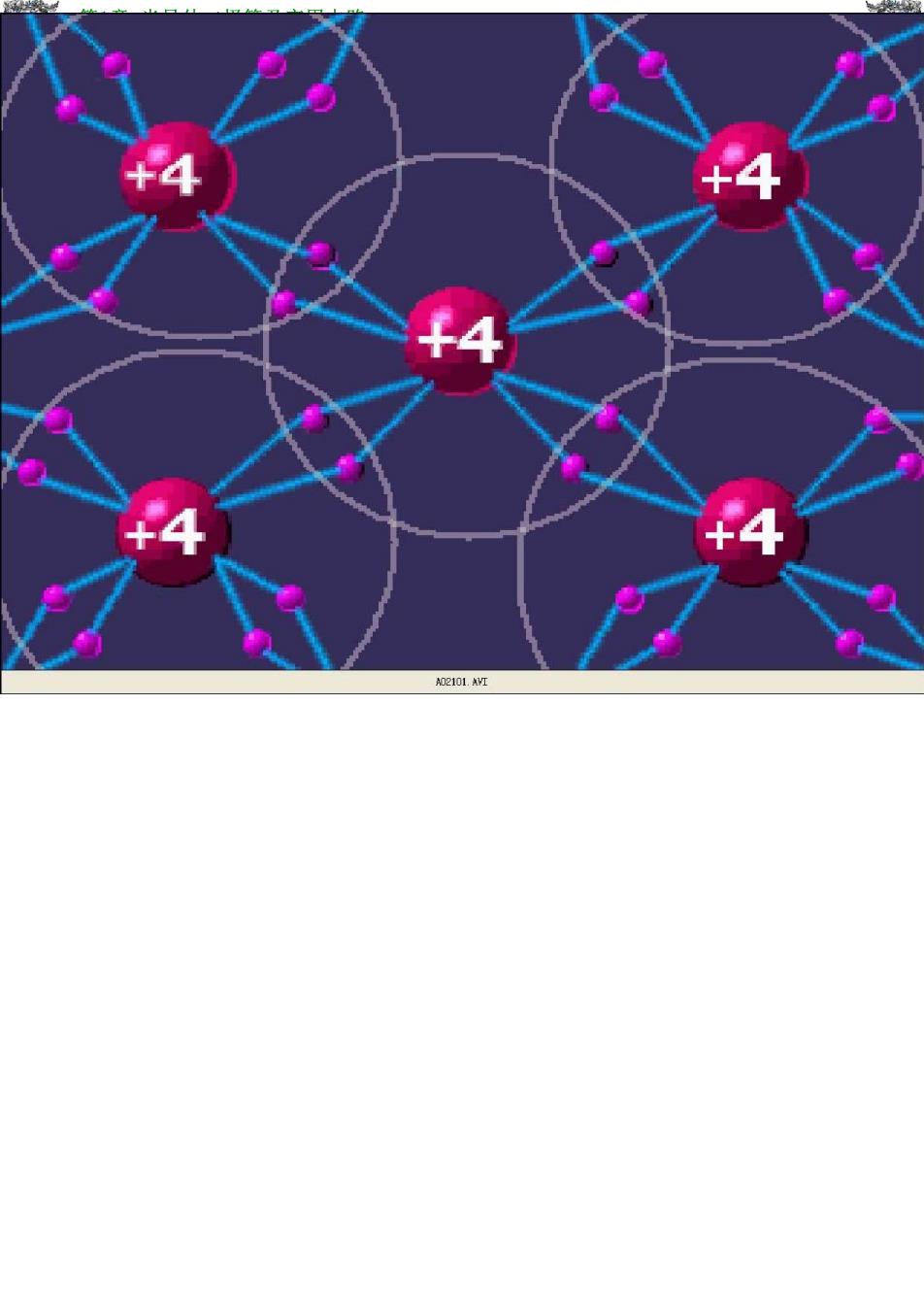

+4 +4 ￥4 +4 +4 A02101.AT
第1章半导体二极管及应用电路 02102.AT
