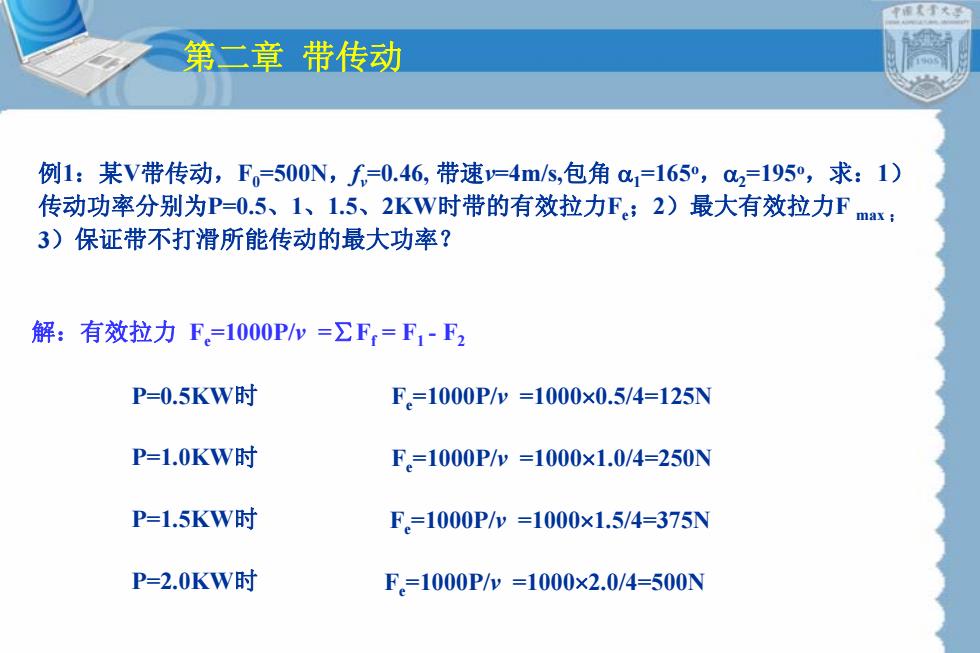

作天大第二章带传动例1：某V带传动，F=500N，f=0.46,带速v=4m/s,包角α,=165%，αz=195°，求：1）传动功率分别为P=0.5、1、1.5、2KW时带的有效拉力F；2）最大有效拉力Fmax；3）保证带不打滑所能传动的最大功率？解：有效拉力F=1000P/v=ZF,=F-FP=0.5KW时F=1000P/v=1000×0.5/4=125NP=1.0KW时F.=1000P/v=1000x1.0/4=250NP-1.5KW时F=1000P/v=1000x1.5/4=375NP-2.0KW时F.=1000P/v=1000x2.0/4=500N
第二章 带传动 例1：某V带传动，F0=500N，fv=0.46, 带速v=4m/s,包角 α1=165o，α2=195o，求：1） 传动功率分别为P=0.5、1、1.5、2KW时带的有效拉力Fe；2）最大有效拉力F max ； 3）保证带不打滑所能传动的最大功率？ 解：有效拉力 Fe=1000P/v =∑Ff = F1 - F2 P=0.5KW时 P=1.5KW时 Fe=1000P/v =1000×0.5/4=125N Fe=1000P/v =1000×1.5/4=375N P=1.0KW时 Fe=1000P/v =1000×1.0/4=250N P=2.0KW时 Fe=1000P/v =1000×2.0/4=500N

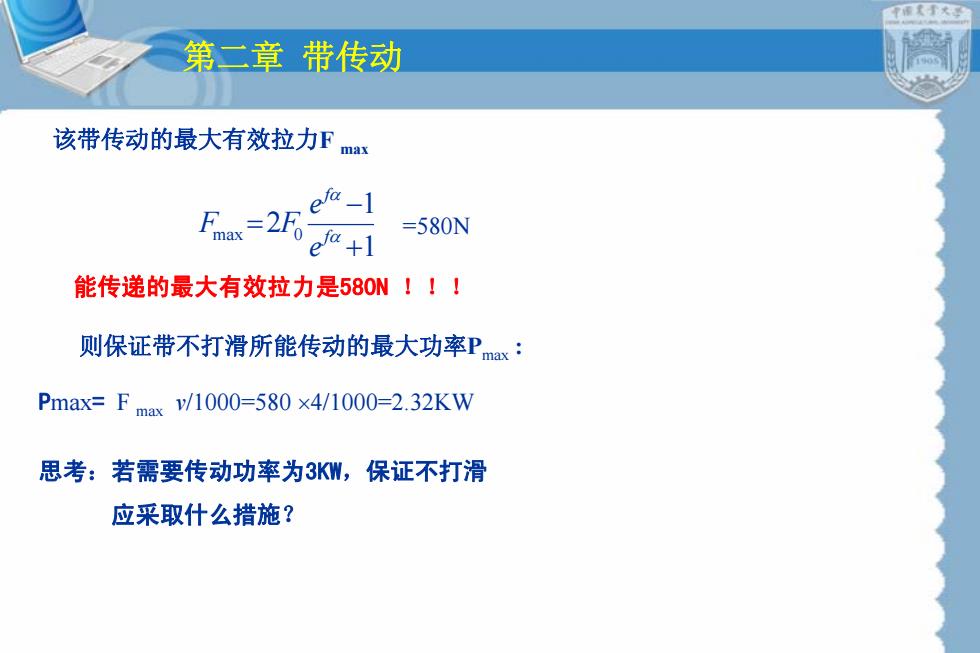

第二章带传动该带传动的最大有效拉力FmaxF=580Nmax+1能传递的最大有效拉力是58ON！！！则保证带不打滑所能传动的最大功率Pmax：Pmax=Fmaxv/1000-580x4/1000=2.32KW思考：若需要传动功率为3KW，保证不打滑应采取什么措施？
第二章 带传动 该带传动的最大有效拉力F max 能传递的最大有效拉力是580N ！！！ Pmax= F max v/1000=580 ×4/1000=2.32KW 1 1 2 max 0 + − = α α f f e e FF =580N 则保证带不打滑所能传动的最大功率Pmax : 思考：若需要传动功率为3KW，保证不打滑 应采取什么措施？

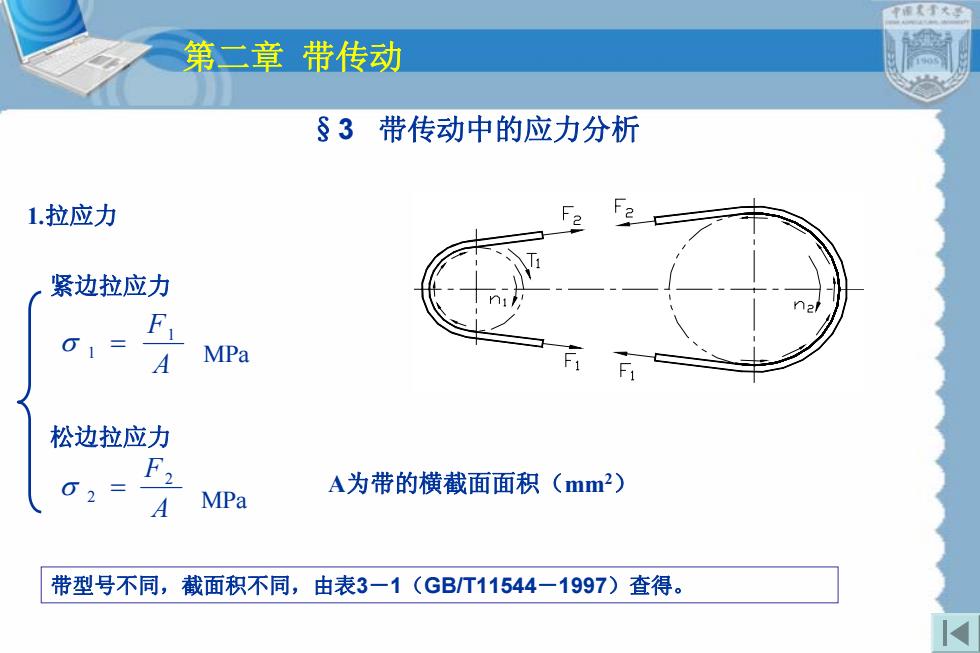

中国发学大学第二章带传动83带传动中的应力分析F?1.拉应力F2紧边拉应力11FFaMPaF1AF1松边拉应力FA为带的横截面面积（mm）aMPaA带型号不同，截面积不同，由表3一1（GB/T11544一1997）查得
第二章 带传动 §3 带传动中的应力分析 紧边拉应力 松边拉应力 1.拉应力 A为带的横截面面积（mm2） A F1 σ 1 = MPa A F2 σ 2 = MPa 带型号不同，截面积不同，由表3－1（GB/T11544－1997）查得
