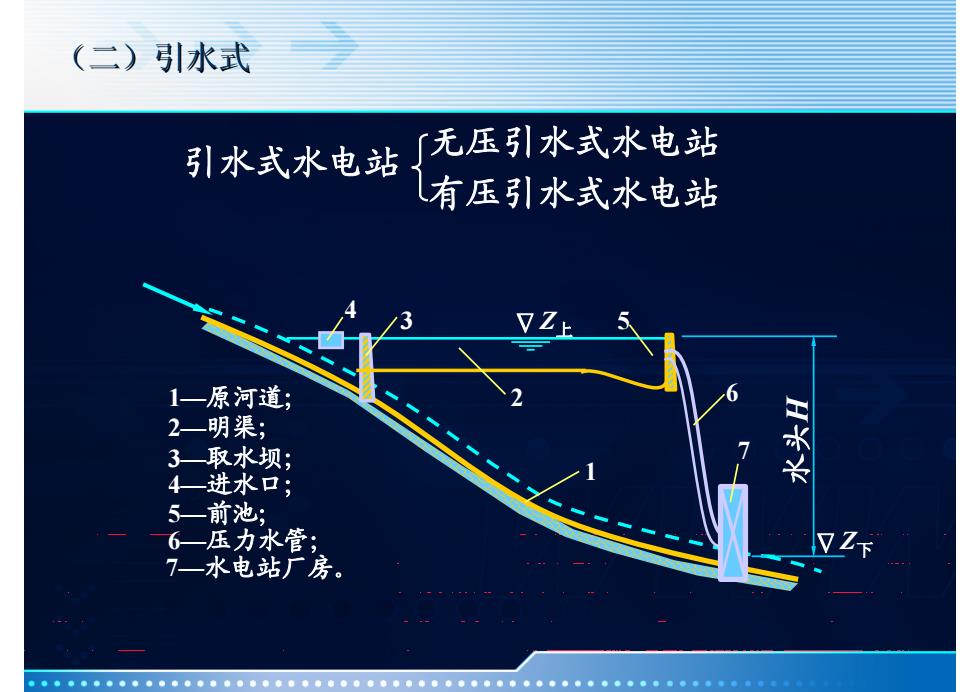

(二)引水式 引水式水电站 〔无压引水式水电站 有压引水式水电站 7Z上 1一原河道； 2一明渠； 3—取水坝； 4—进水口； 5一前池； 6一压力水管； 7一水电站厂房
（二）引水式 引水式水电站 无压引水式水电站 有压引水式水电站 1—原河道； 水头 H ΔZ上 ΔZ下 2—明渠； 3—取水坝； 4—进水口； 5—前池； 6—压力水管； 7—水电站厂房。 1 2 3 4 5 6 7

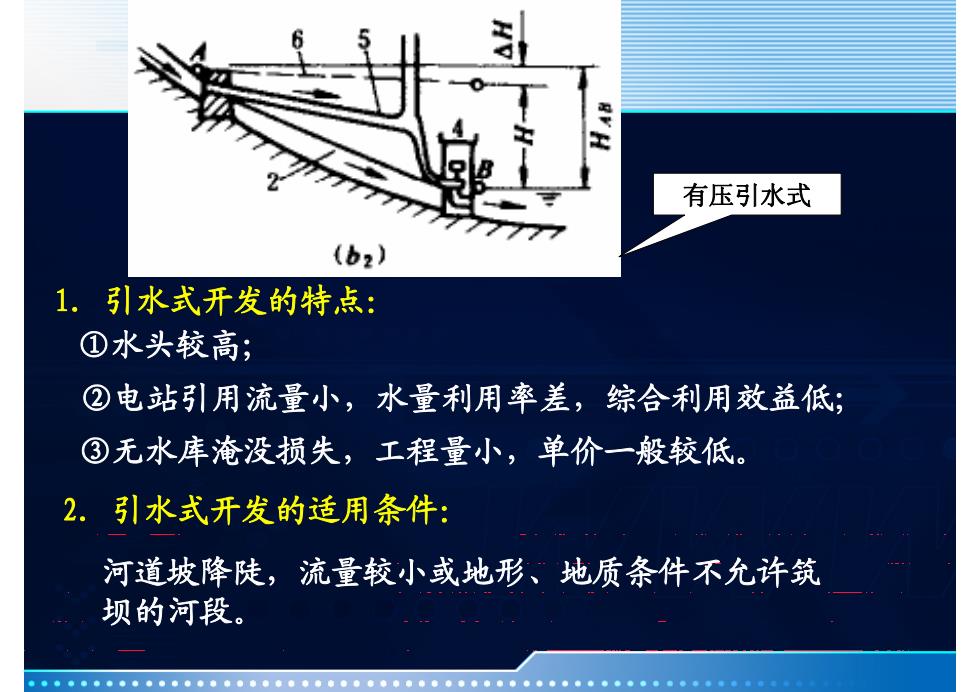

有压引水式 (b2） 1.引水式开发的特点： ①水头较高； ②电站引用流量小，水量利用率差，综合利用效益低； ③无水库淹没损失，工程量小，单价一般较低。 2.引水式开发的适用条件： 河道坡降陡，流量较小或地形、地质条件不允许筑 坝的河段
1. 引水式开发的特点： ①水头较高； ②电站引用流量小，水量利用率差，综合利用效益低； ③无水库淹没损失，工程量小，单价一般较低。 2. 引水式开发的适用条件： 河道坡降陡，流量较小或地形、地质条件不允许筑 坝的河段。 有压引水式
