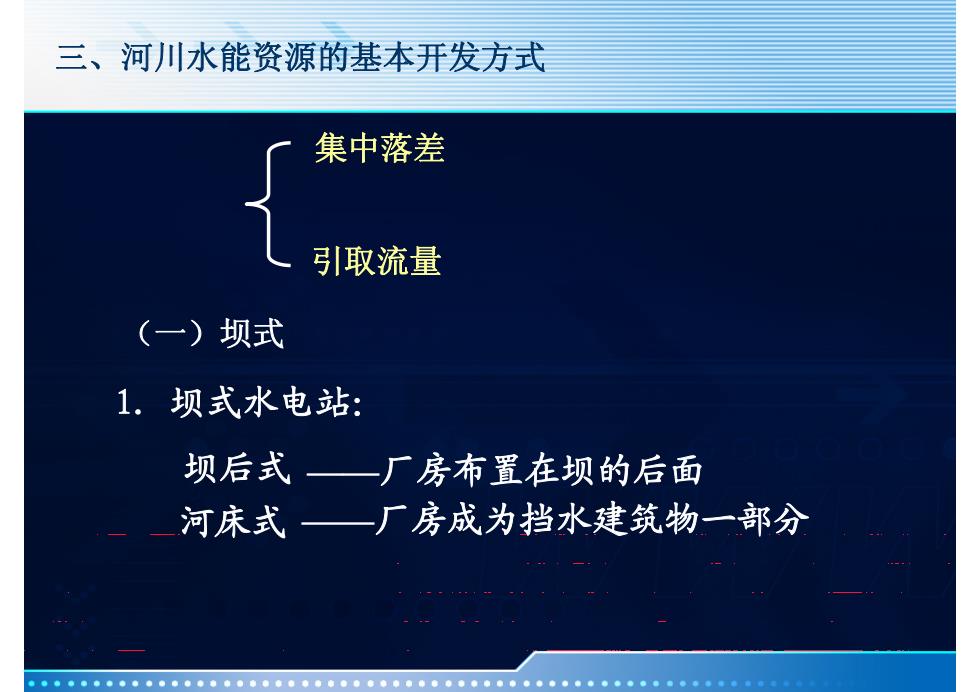

三、河川水能资源的基本开发方式 集中落差 引取流量 (一)坝式 1.坝式水电站： 坝后式—厂房布置在坝的后面 河床式—厂房成为挡水建筑物一部分
三、河川水能资源的基本开发方式 引取流量 集中落差 （一）坝式 坝后式 河床式 ——厂房布置在坝的后面 ——厂房成为挡水建筑物一部分 1. 坝式水电站：

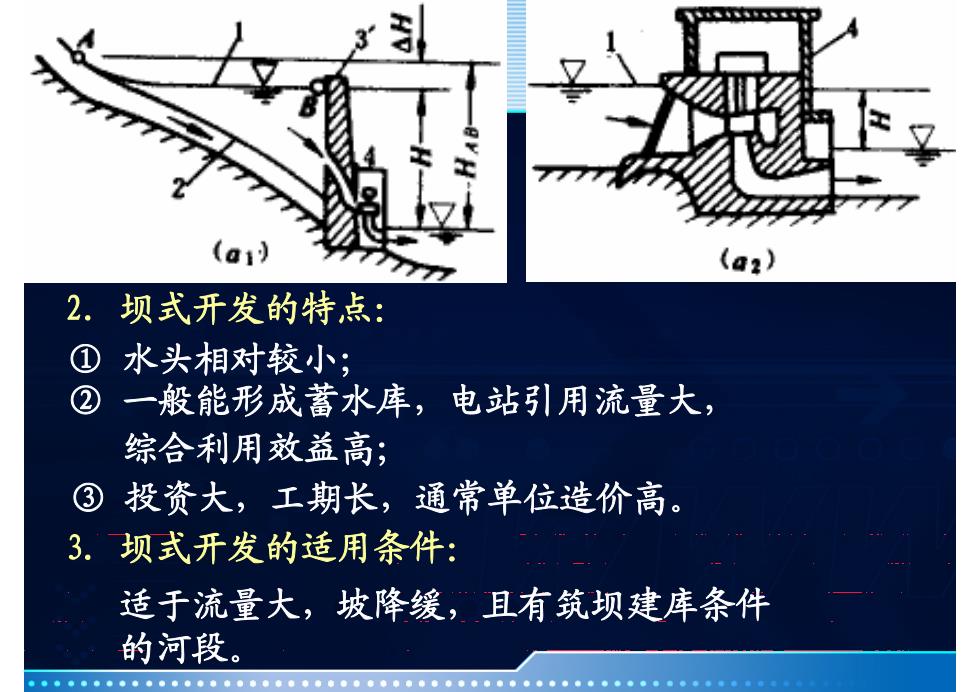

(a1 (a2) 2.坝式开发的特点： ① 水头相对较小； ② 一般能形成蓄水库，电站引用流量大， 综合利用效益高； ③ 投资大，工期长，通常单位造价高。 3. 坝式开发的适用条件： 适于流量大，坡降缓，且有筑坝建库条件 的河段
2. 坝式开发的特点： ① 水头相对较小； ② 一般能形成蓄水库，电站引用流量大， 综合利用效益高； ③ 投资大，工期长，通常单位造价高。 3. 坝式开发的适用条件： 适于流量大，坡降缓，且有筑坝建库条件 的河段
7185.0m 7180.4m1 NPL 1750可 FCL 7145.0 782.0083.10 762.0 Fig.2-3 The powerhouse cross section 三峡坝后式电站
三峡坝后式电站

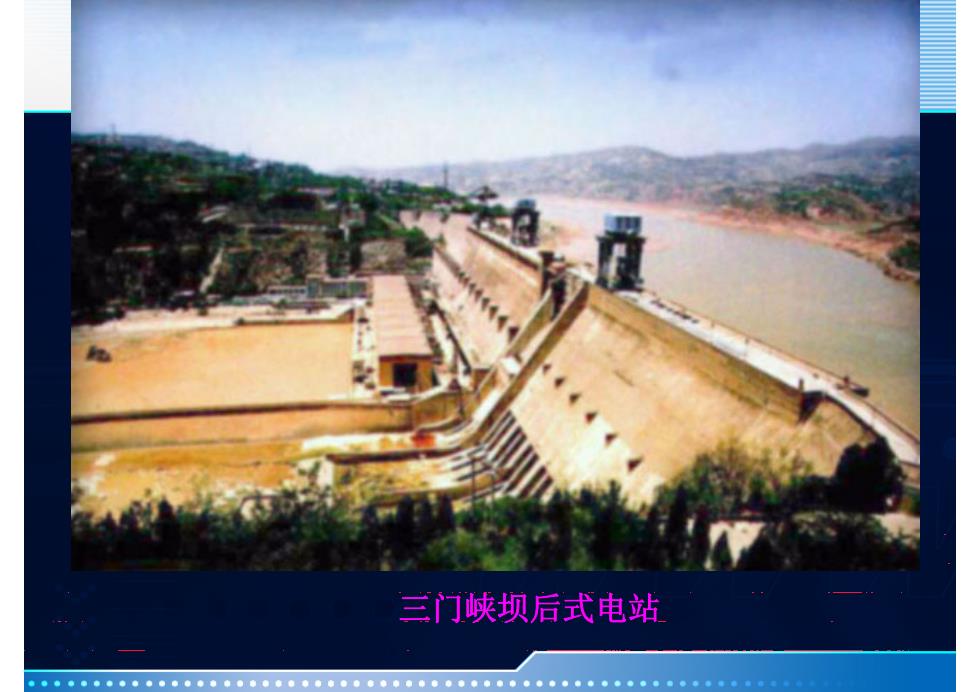

三门峡坝后式电站
三门峡坝后式电站

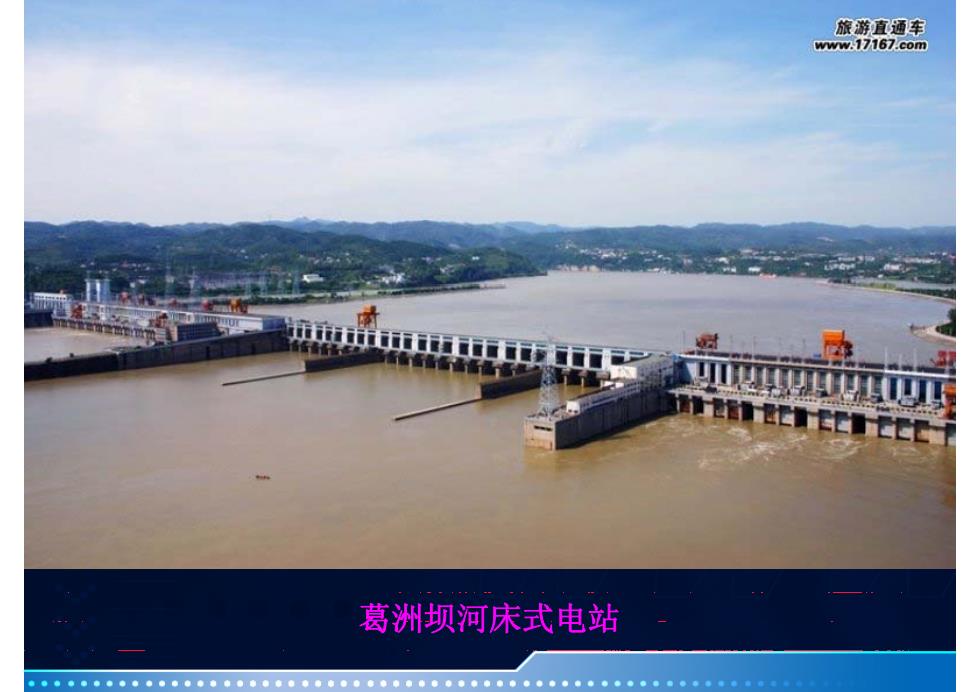

旅游直通车 w17167.com 葛洲坝河床式电站
葛洲坝河床式电站
