一、搅拌罐式反应器 (Stirred Tank Reactor,STR) 反应液出口 底物溶液进口· 图81分批搅拌罐式反应器 图8-2 连续搅拌罐式反应器示意图 11
11 一、搅拌罐式反应器 （Stirred Tank Reactor, STR）
一、搅拌罐式反应器 (Stirred Tank Reactor,STR) 2.适用的操作方式： 分批式、流加分批式、连续式。 3.优点： 结构简单，酶与底物混合充分均匀，传 质阻力小，反应条件易控制。 12
12 2. 适用的操作方式： 分批式、流加分批式、连续式。 3.优点： 结构简单，酶与底物混合充分均匀，传 质阻力小，反应条件易控制。 一、搅拌罐式反应器 （Stirred Tank Reactor, STR）

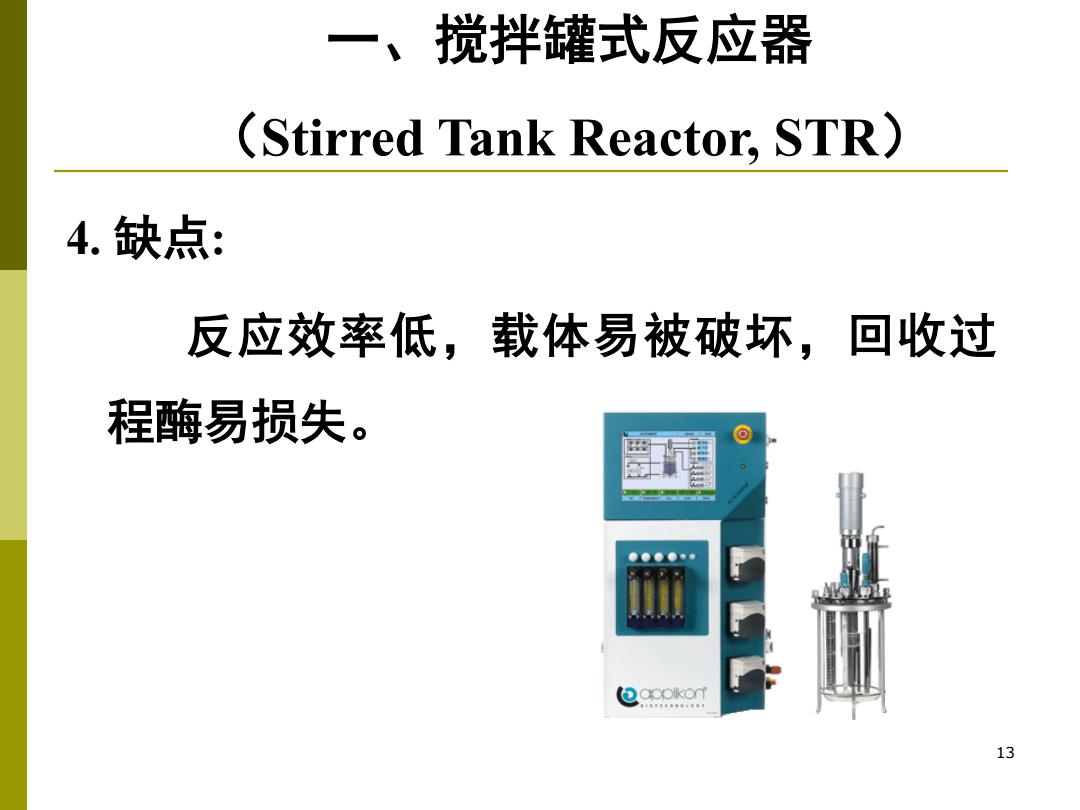

一、搅拌罐式反应器 (Stirred Tank Reactor,STR) 4.缺点： 反应效率低，载体易被破坏，回收过 程酶易损失。 (包9 ookort 。0非ge0甲年 13
13 4. 缺点: 反应效率低，载体易被破坏，回收过 程酶易损失。 一、搅拌罐式反应器 （Stirred Tank Reactor, STR）
二、固定床式反应器（也称填充床式反 应器，Packed Bed Reactor,PBR 把颗粒状或片状等固定化酶填充于固定床 内催化反应的反应器，又称活塞流反应器 Plug Flow Reactor,PFR)(大)。 适用于：固定化酶。 14
14 把颗粒状或片状等固定化酶填充于固定床 内催化反应的反应器，又称活塞流反应器 (Plug Flow Reactor, PFR) (★) 。 二、固定床式反应器（也称填充床式反 应器，Packed Bed Reactor, PBR ） 适用于：固定化酶

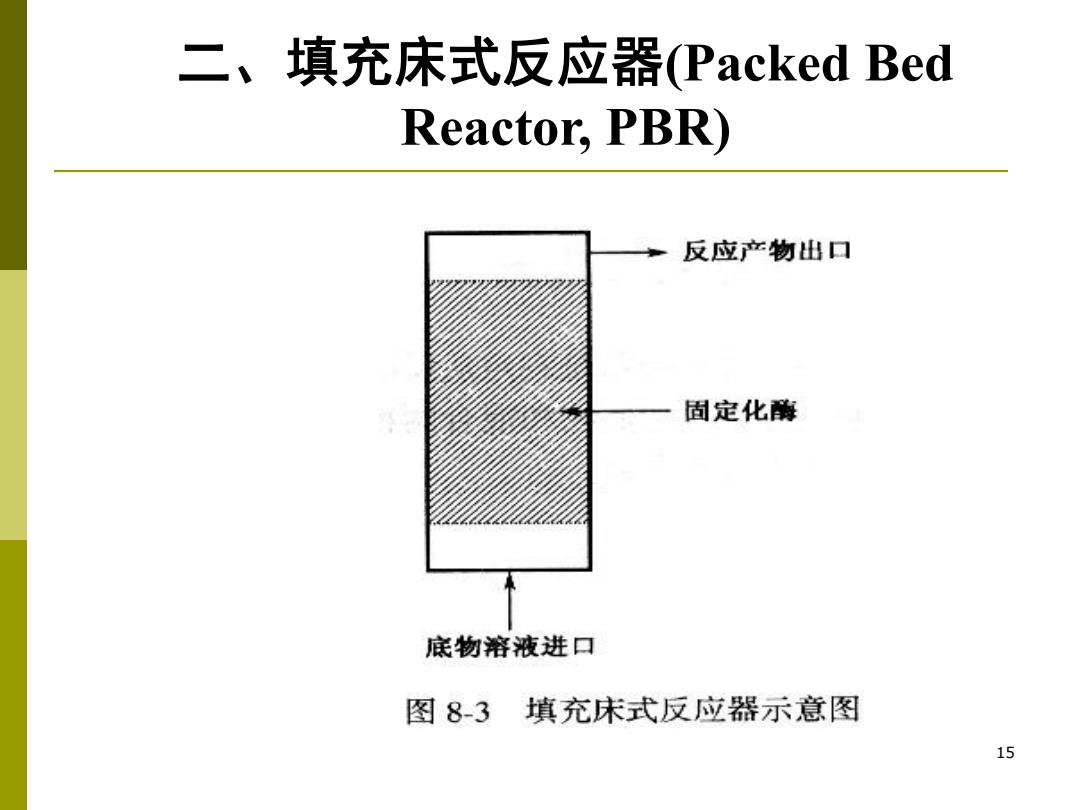

二、填充床式反应器(Packed Bed Reactor,PBR) 反应产物出口 固定化酶 底物溶液进口 图8-3 填充床式反应器示意图 15
15 二、填充床式反应器(Packed Bed Reactor, PBR)
