第10章直流电源 2.直流稳压电源的种类及特点 直流稳压电源输出直流电压，可分为化学电源，线 性稳压电源和开关型稳压电源等。 (1)化学电源 我们平常所用的干电池、铅酸蓄电池、镍镉、镍 氢、锂离子电池均属于这一类，这类电源小巧，灵活， 但供电能力有限，污染环境。随着科学技术的发展，又 产生了智能化电池；在充电电池材料方面，发现了锰的 一种碘化物，用它可以制造出便宜、小巧、多次充电后 仍保持性能良好的环保型充电电池。 电气与电子工程学院
第10章直流电源 (2)线性稳压电源 这类稳压电源从输出值来看可分定点输出电源、波段 开关调整式和电位器连续可调式几种。 优点：稳定性高、纹波小、可靠性高、易做成多路输 出并连续可调的成品 缺点：体积大、较笨重、效率相对较低。 电气与电子工程学院

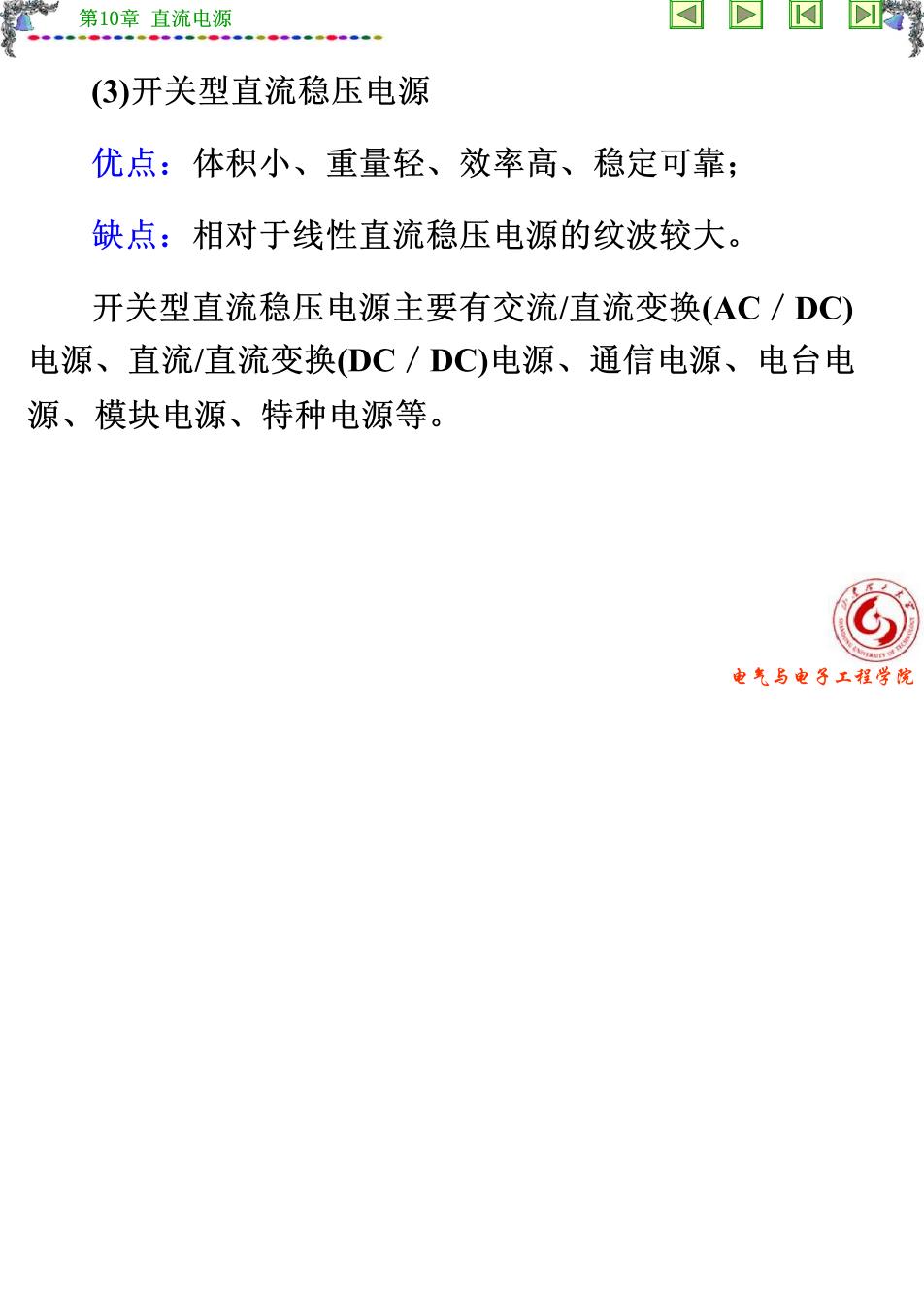

第10章直流电源 (3)开关型直流稳压电源 优点：体积小、重量轻、效率高、稳定可靠； 缺点：相对于线性直流稳压电源的纹波较大。 开关型直流稳压电源主要有交流/直流变换(AC/DC) 电源、直流/直流变换DC/DC)电源、通信电源、电台电 源、模块电源、特种电源等。 电气与电子工程学院
第10章直流电源 10.1.2 直流稳压电源的组成 电网 电源 整流 滤波器 稳压 电压 变压器 电路 电路 载 v 图10.1.1直流电源的组成 1.电源变压器 把220V(或380V)的电网电压变换成符合整流、滤 波、稳压需要的交流电压。 2.整流电路 将变压器二次正弦交流电压变换为单一方向的脉动 电压。常采用具有单向导电性的二极管或晶闸管 气与电子工程学院
第10章直流电源 变压 整流↑ 滤波。■ 稳压 3.滤波电路 将单一方向脉动电压中的脉动成分滤掉，使输出电压 成为比较平滑的直流电压，滤波电路主要由电容、电感等 储能元件组成。 4.稳压电路 使输出的直流电压在电网波动和负载电流变化时保持 稳定。 电气与电子工程学院
