数字电子技术 第四章组合} 4.1组合电路的基本分析方法和设计方法 4.1.1组合电路的基本分析方法 一、分析步骤 逻辑图 逻辑表达式 化简 真值表 说明功能
第四章 组合逻辑电路 4. 1 组合电路的基本分析方法和设计方法 4. 1. 1 组合电路的基本分析方法 一、分析步骤 逻辑图 逻辑表达式 化简 真值表 说明功能

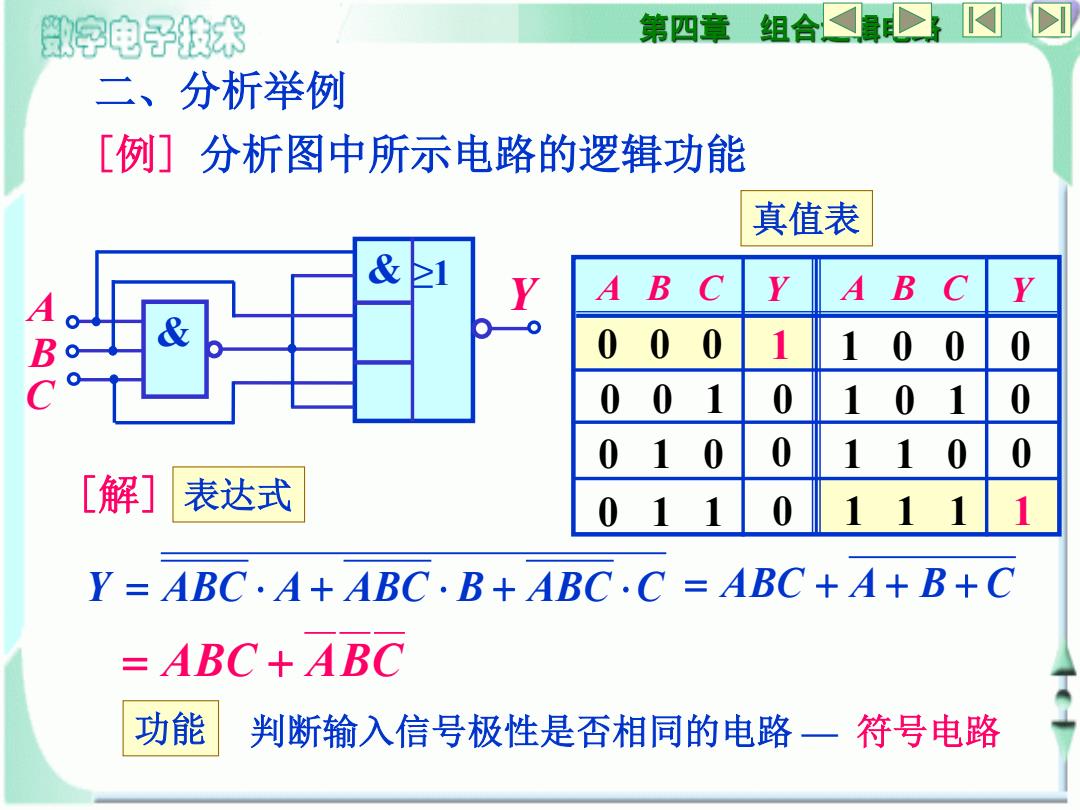

数字电子技术 第四章组合 二、分析举例 [例]分析图中所示电路的逻辑功能 真值表 &1 A B Y A B & 0 1 0 0 [解] 表达式 Y=ABC·A+ABC·B+ABC.C=ABC+A+B+C ABC+ABC 功能 判断输入信号极性是否相同的电路一 符号电路
第四章 组合逻辑电路 二、分析举例 [例] 分析图中所示电路的逻辑功能 Y ABC A ABC B ABC C ABC A B C ABC ABC 表达式 真值表 A B C Y 0 0 0 0 0 1 0 1 0 0 1 1 A B C Y 1 0 0 1 0 1 1 1 0 1 1 1 1 1 0 0 0 0 0 0 功能 判断输入信号极性是否相同的电路 — 符号电路 A Y B C & & ≥1 [解]

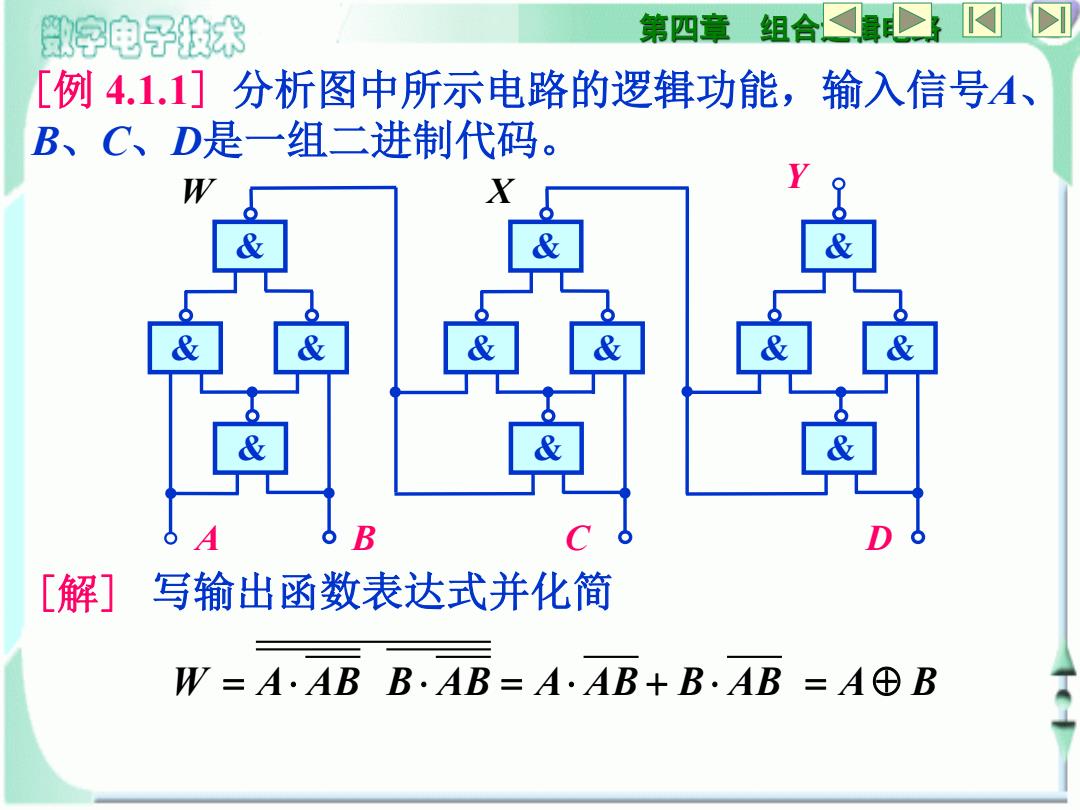

数字电子技术 第四章组合} [例4.1.1]分析图中所示电路的逻辑功能，输入信号A、 B、C、D是一组二进制代码。 W X & & B [解]写输出函数表达式并化简 W=A·ABB.AB=A·AB+B.AB=A⊕B
第四章 组合逻辑电路 [例 4.1.1] 分析图中所示电路的逻辑功能，输入信号A、 B、C、D是一组二进制代码。 & & & & & & & & & & & & A B C D Y [解] 写输出函数表达式并化简 W X W A AB B AB A AB B AB A B
数字电子技术 第四章 组合}冈I W X & & & & & & & & & B D W=A⊕B X=W⊕C Y=X⊕D 逐级代入得 Y=A⊕B⊕C⊕D
第四章 组合逻辑电路 & & & & & & & & & & & & A B C D W X Y Y A B C D W A B X W C Y X D 逐级代入得
数字电子技术 第四章组合}D 列真值表 Y=A⊕B⊕C⊕D A 0000 0 1000 1 1s88nnnn888a■s8808a■s88nnn■8s88■ h■n里s88■n里s88■n a88■n目8复88n558sn5ns88nnen8复88n■8 nB目8 E n e88nes5 00 1 1 0 0 1 0 0 0 0 00 0 1 0 1 0100 1100 0 0101 0 1101 ■图级相■■原ea用■■8级用■■8级■图■8 e■复■e■■级目用用图■a 年■用■房■g用用用银服8■图s■■用年8用用■ 8■图■■级用国细细■8 0110 0 1110 1 011 0 功能说明： 当输入四位代码中1的个数为奇数时输出 为1，为偶数时输出为0一检奇电路
第四章 组合逻辑电路 列真值表 A B C D Y A B C D Y 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 功能说明： 当输入四位代码中 1 的个数为奇数时输出 为 1，为偶数时输出为 0 — 检奇电路。 Y A B C D
