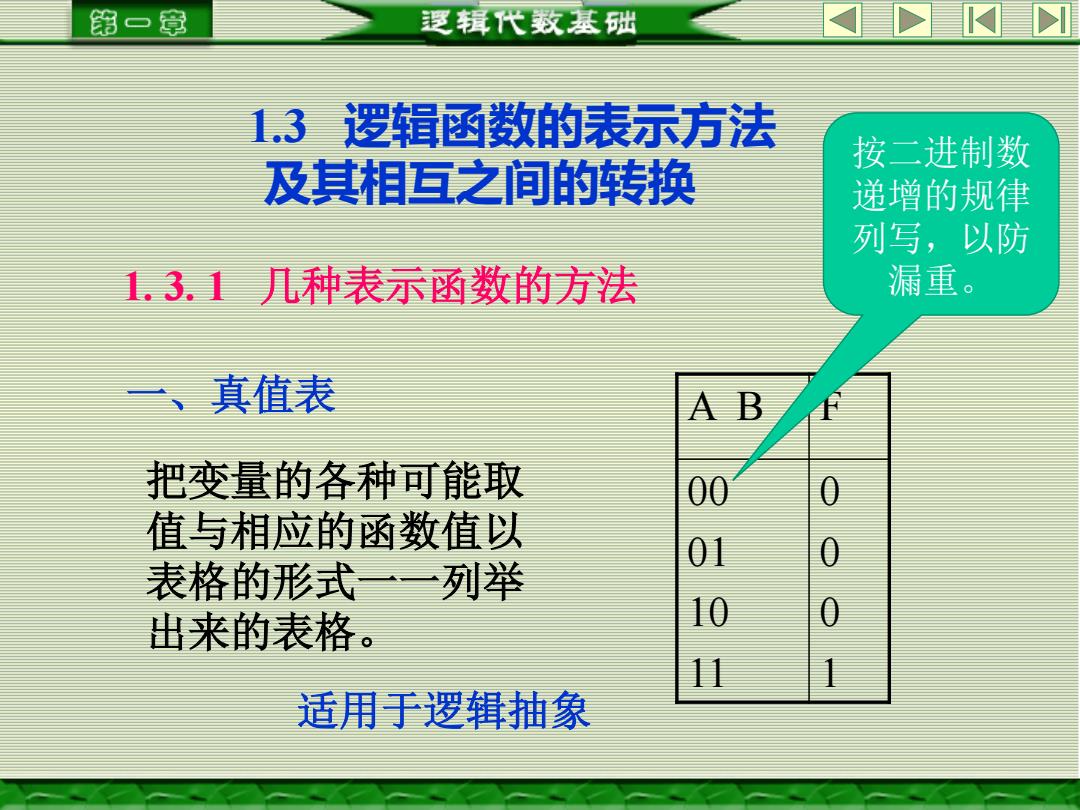

第一章 逻辑代数基础 1.3逻辑函数的表示方法 按二进制数 及其相互之间的转换 递增的规律 列写，以防 L.3.1几种表示函数的方法 漏重。 一、真值表 把变量的各种可能取 0 值与相应的函数值以 表格的形式一一列举 出来的表格。 适用于逻辑抽象
1.3 逻辑函数的表示方法 及其相互之间的转换 1. 3. 1 几种表示函数的方法 一、真值表 把变量的各种可能取 值与相应的函数值以 表格的形式一一列举 出来的表格。 A B F 00 01 10 11 0 0 0 1 适用于逻辑抽象 按二进制数 递增的规律 列写，以防 漏重

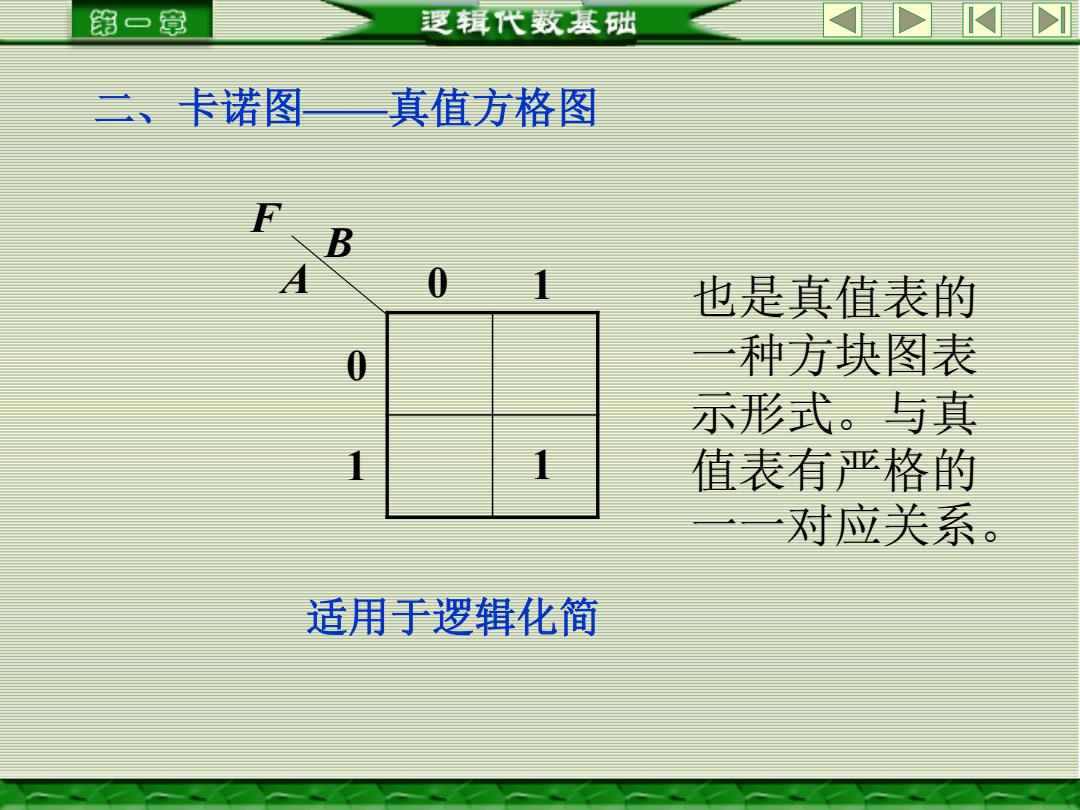

第一章 逻辑代数基础 二、卡诺图 真值方格图 f、B 01 也是真值表的 0 种方块图表 示形式。与真 值表有严格的 对应关系。 适用于逻辑化简
二、卡诺图——真值方格图 A B 0 1 0 1 F 1 适用于逻辑化简 也是真值表的 一种方块图表 示形式。与真 值表有严格的 一一对应关系

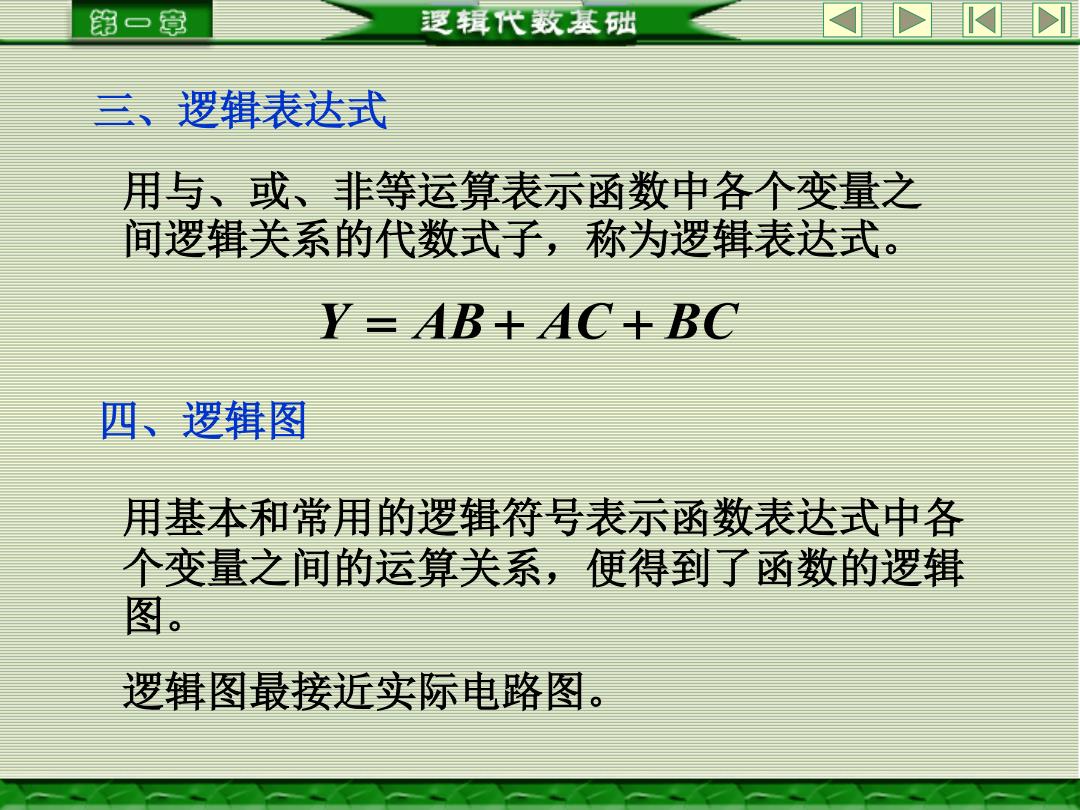

第一章 逻辑代数基础 三、逻辑表达式 用与、或、非等运算表示函数中各个变量之 间逻辑关系的代数式子，称为逻辑表达式。 Y=AB+AC+BC 四、逻辑图 用基本和常用的逻辑符号表示函数表达式中各 个变量之间的运算关系，便得到了函数的逻辑 图。 逻辑图最接近实际电路图
三、逻辑表达式 用与、或、非等运算表示函数中各个变量之 间逻辑关系的代数式子，称为逻辑表达式。 Y AB AC BC = + + 四、逻辑图 用基本和常用的逻辑符号表示函数表达式中各 个变量之间的运算关系，便得到了函数的逻辑 图。 逻辑图最接近实际电路图
第一章 逻辑代数基础 函数Y=AB+BC+CA的逻辑图 & AB B & BC ≥1 & AC 表达式与逻辑图有十分简单而准确的对应关系
函数 Y = AB + BC + CA 的逻辑图 A B Y C & & & ABBCAC ≥1 表达式与逻辑图有十分简单而准确的对应关系

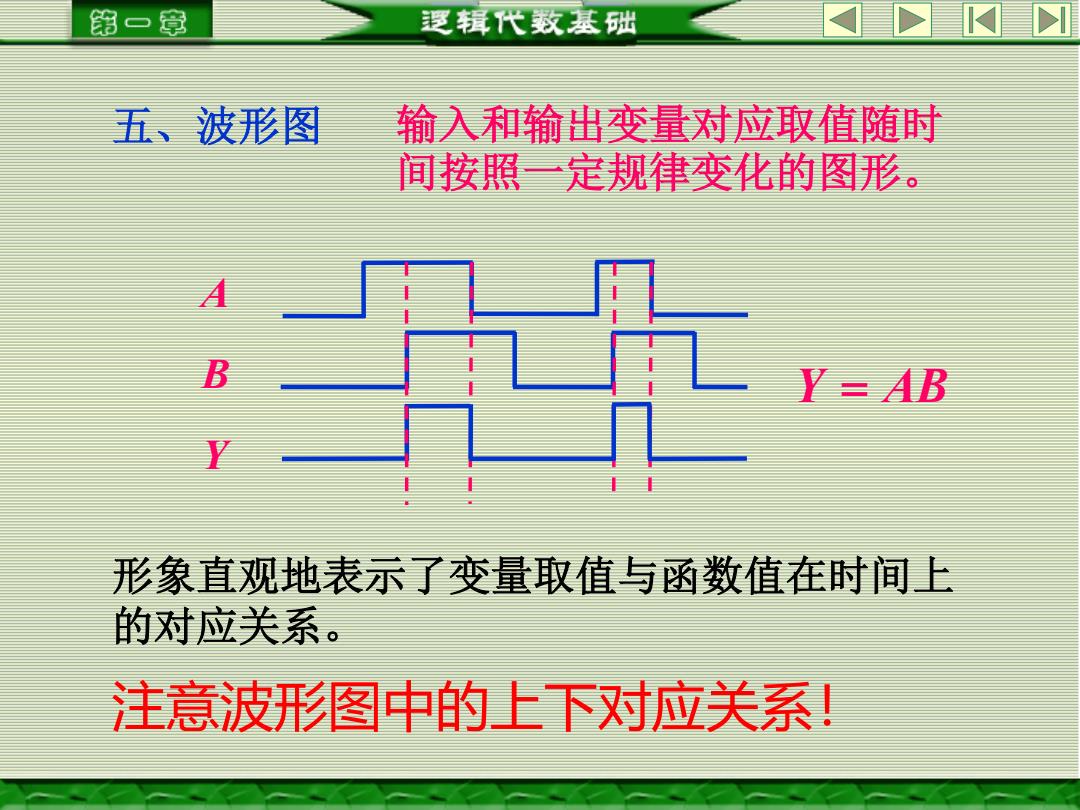

第一章 逻辑代数基础 五、波形图 输入和输出变量对应取值随时 间按照一定规律变化的图形。 B Y=AB 形象直观地表示了变量取值与函数值在时间上 的对应关系 。 注意波形图中的上下对应关系
五、波形图 输入和输出变量对应取值随时 间按照一定规律变化的图形。 Y = AB A B Y 形象直观地表示了变量取值与函数值在时间上 的对应关系。 注意波形图中的上下对应关系！
