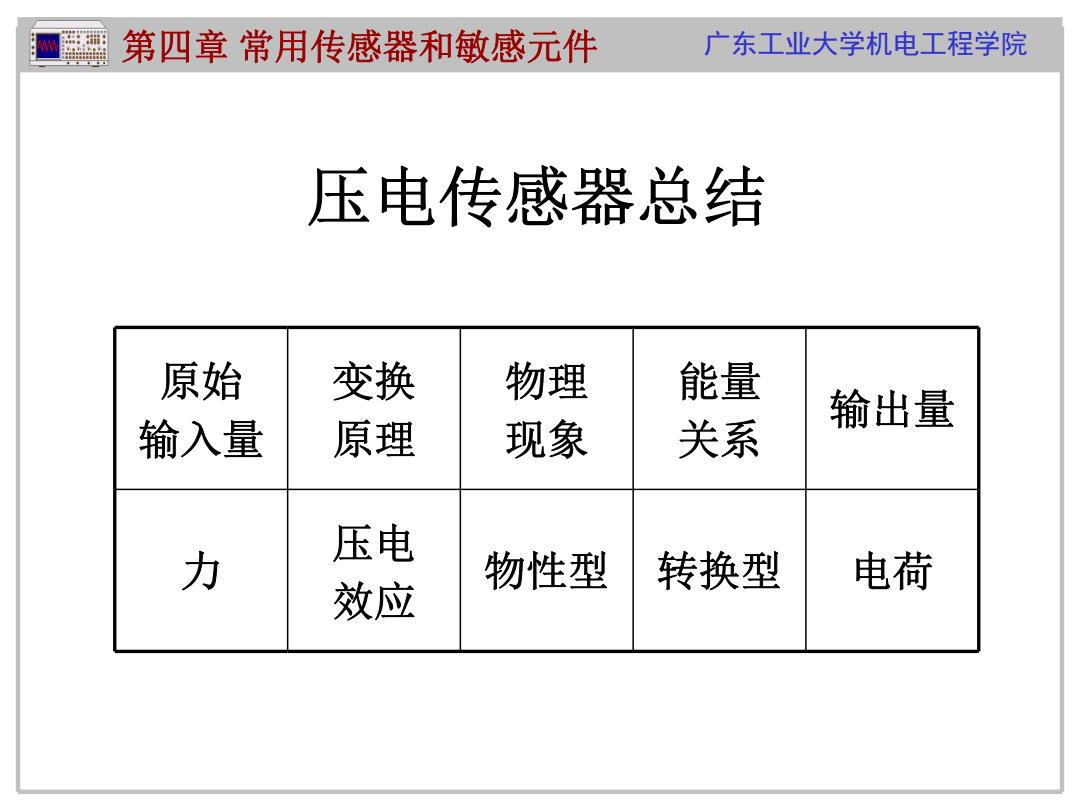

第四章常用传感器和敏感元件 广东工业大学机电工程学院 压电传感器总结 原始 变换 物理 能量 输出量 输入量 原理 现象 关系 力 压电 物性型 转换型 电荷 效应
广东工业大学机电工程学院 压电传感器总结 原始 输入量 变换 原理 物理 现象 能量 关系 输出量 力 压电效应 物性型 转换型 电荷 第四章 常用传感器和敏感元件

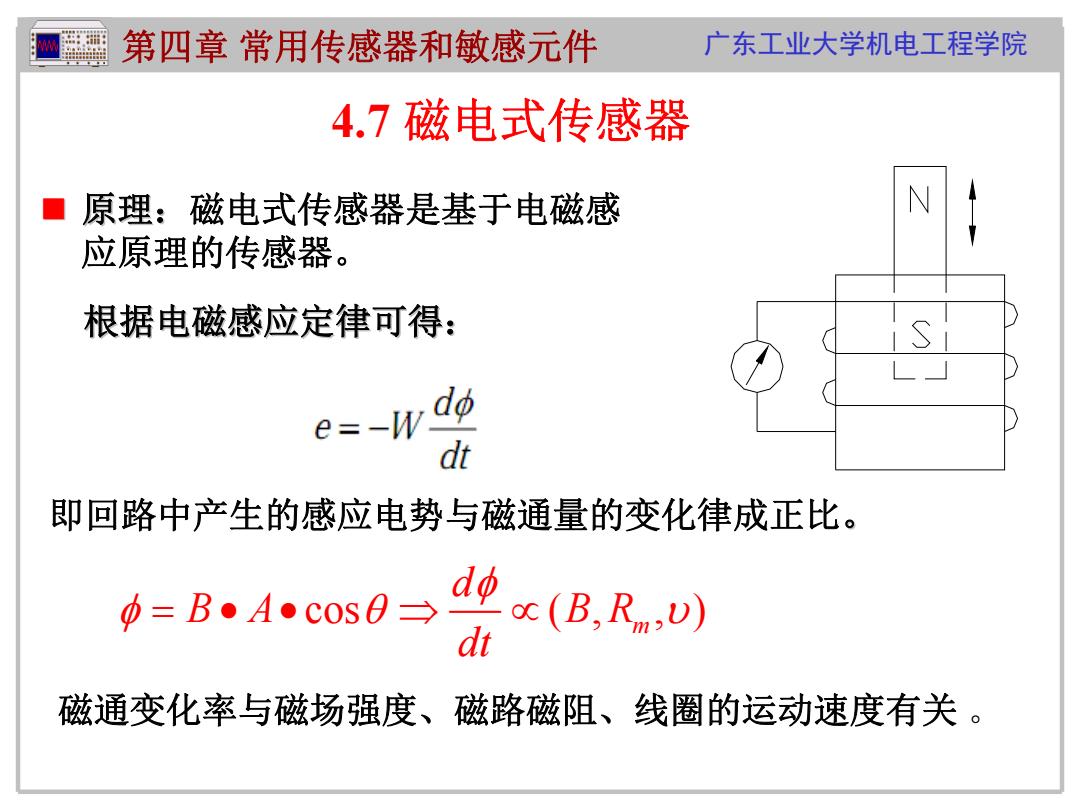

第四章常用传感器和敏感元件 广东工业大学机电工程学院 4.7磁电式传感器 ■ 原理：磁电式传感器是基于电磁感 N 应原理的传感器。 根据电磁感应定律可得： e--W dφ dt 即回路中产生的感应电势与磁通量的变化律成正比。 φ=B·A●cos0→ (B.RD) dt 磁通变化率与磁场强度、磁路磁阻、线圈的运动速度有关
广东工业大学机电工程学院 4.7 磁电式传感器 原理：磁电式传感器是基于电磁感 原理： 应原理的传感器。 根据电磁感应定律可得： 根据电磁感应定律可得： 即回路中产生的感应电势与磁通量的变化律成正比。 磁通变化率与磁场强度、磁路磁阻、线圈的运动速度有关 。 cos ( , , ) m d B A BR dt 第四章 常用传感器和敏感元件

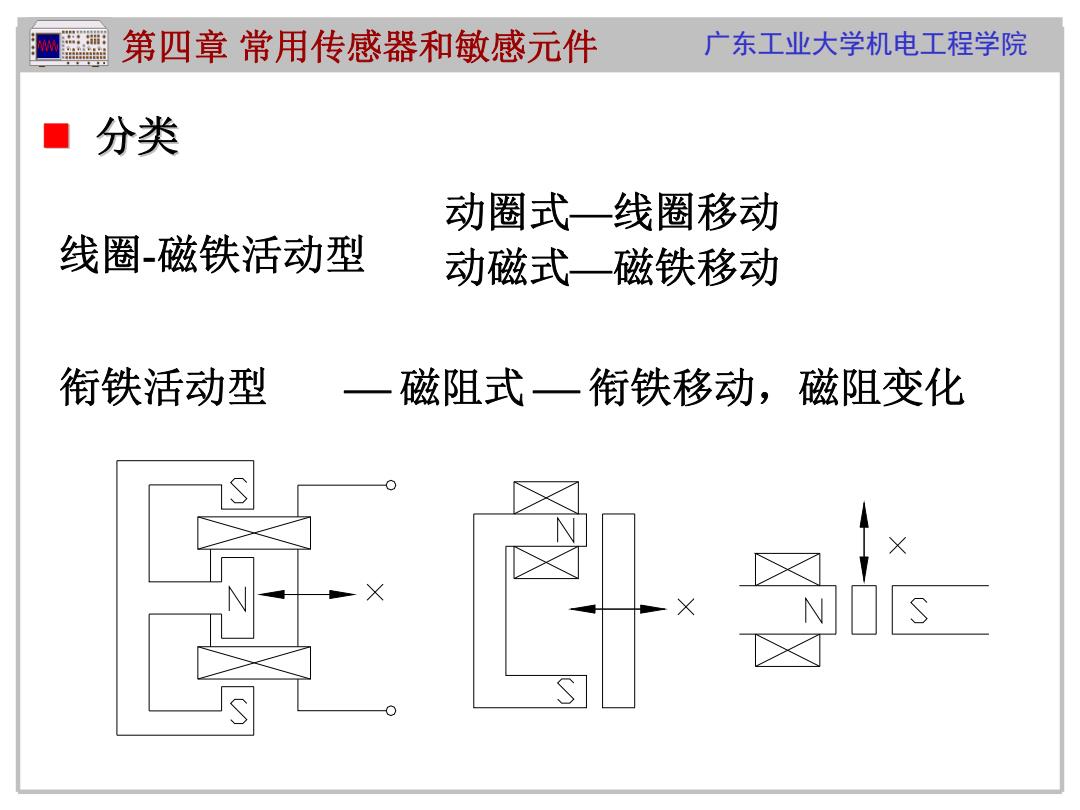

第四章常用传感器和敏感元件 广东工业大学机电工程学院 分类 动圈式—线圈移动 线圈磁铁活动型 动磁式一磁铁移动 衔铁活动型 一磁阻式一衔铁移动，磁阻变化
广东工业大学机电工程学院 分类 线圈-磁铁活动型 衔铁活动型 动圈式—线圈移动 动磁式—磁铁移动 磁阻式 衔铁移动，磁阻变化 第四章 常用传感器和敏感元件
