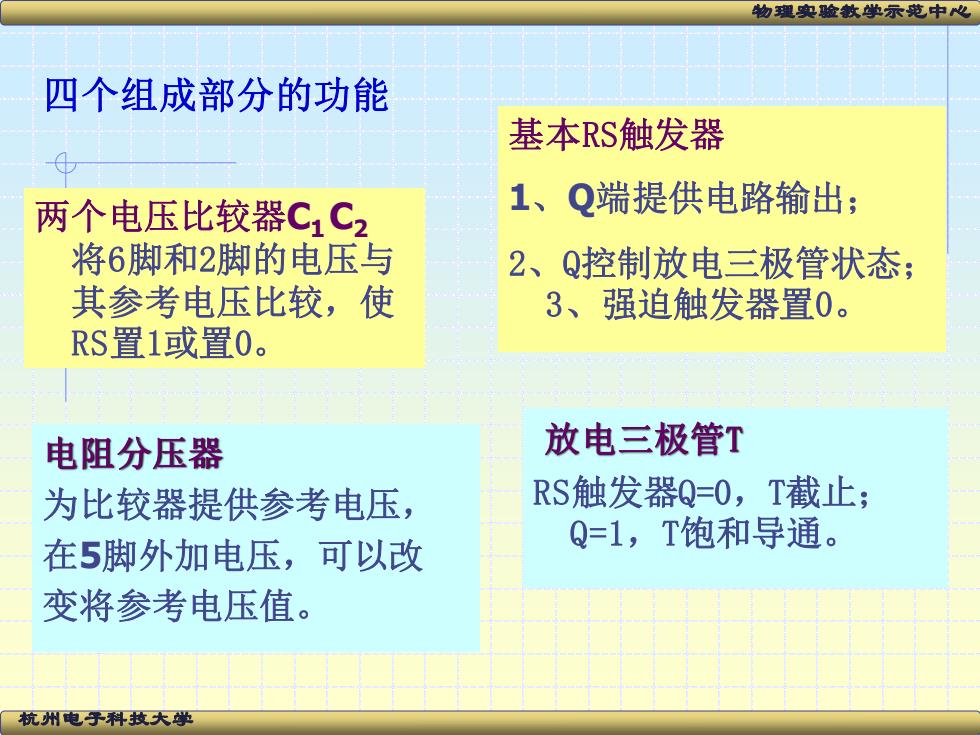

物理实验款单示范中心 四个组成部分的功能 基本RS触发器 两个电压比较器C1C2 1、Q端提供电路输出； 将6脚和2脚的电压与 2、Q控制放电三极管状态： 其参考电压比较，使 3、强迫触发器置0。 RS置1或置0。 电阻分压器 放电三极管T 为比较器提供参考电压， RS触发器Q=O,T截止； Q=1,T饱和导通。 在5脚外加电压，可以改 变将参考电压值。 杭州电乎科技大学
杭州电子科技大学 物理实验教学示范中心 四个组成部分的功能 两个电压比较器C1 C2 将6脚和2脚的电压与 其参考电压比较，使 RS置1或置0。 电阻分压器 为比较器提供参考电压， 在5脚外加电压，可以改 变将参考电压值。 基本RS触发器 1、Q端提供电路输出； 2、Q控制放电三极管状态； 3、强迫触发器置0。 放电三极管T RS触发器Q=0，T截止； Q=1，T饱和导通

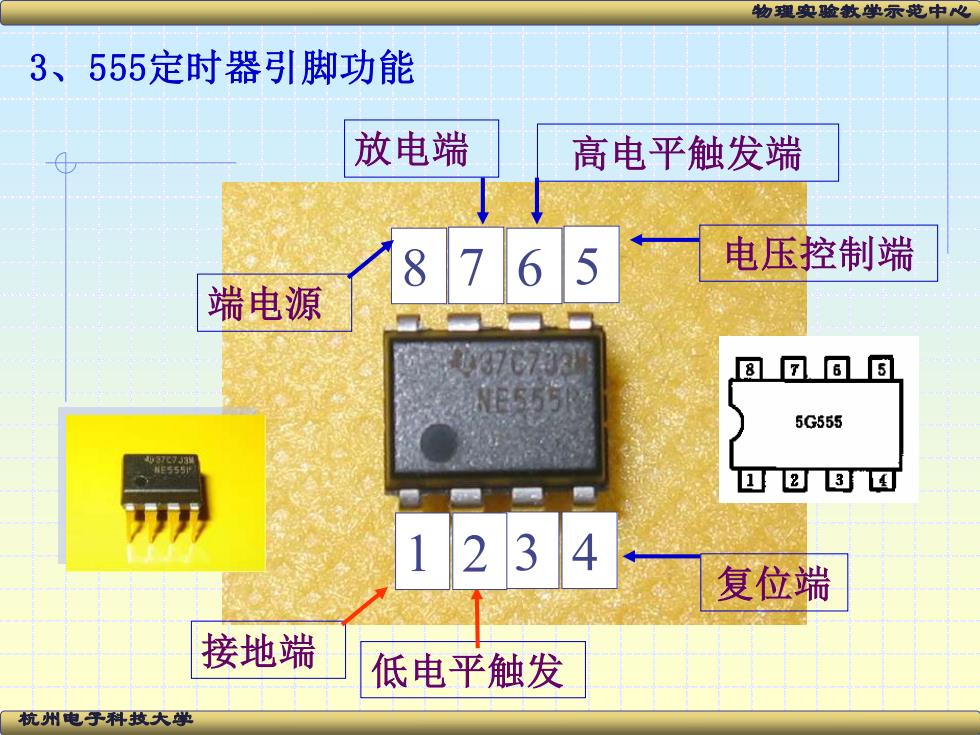

物理奥验煞学示萸中化 3、555定时器引脚功能 放电端 高电平触发端 8765 电压控制端 端电源 ⑧凤同固 5G555 1234 复位端 接地端 低电平触发 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 3、555定时器引脚功能 3 4 接地端 低电平触发 复位端 1 2 8 7 6 5 电压控制端 端电源 放电端 高电平触发端
