物理实验教掌示范中心 大学物理卖验 采用TDA2822电路的 扩音系统 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 大学物理实验 采用TDA2822电路的 扩音系统
物理实验煞学示范中心 实验目的 实验原理 实验仪器 实验内容 注意事项 问题与讨论 杭州电学科技大学
杭州电子科技大学 物理实验教学示范中心 实验目的 实验原理 实验仪器 实验内容 注意事项 问题与讨论

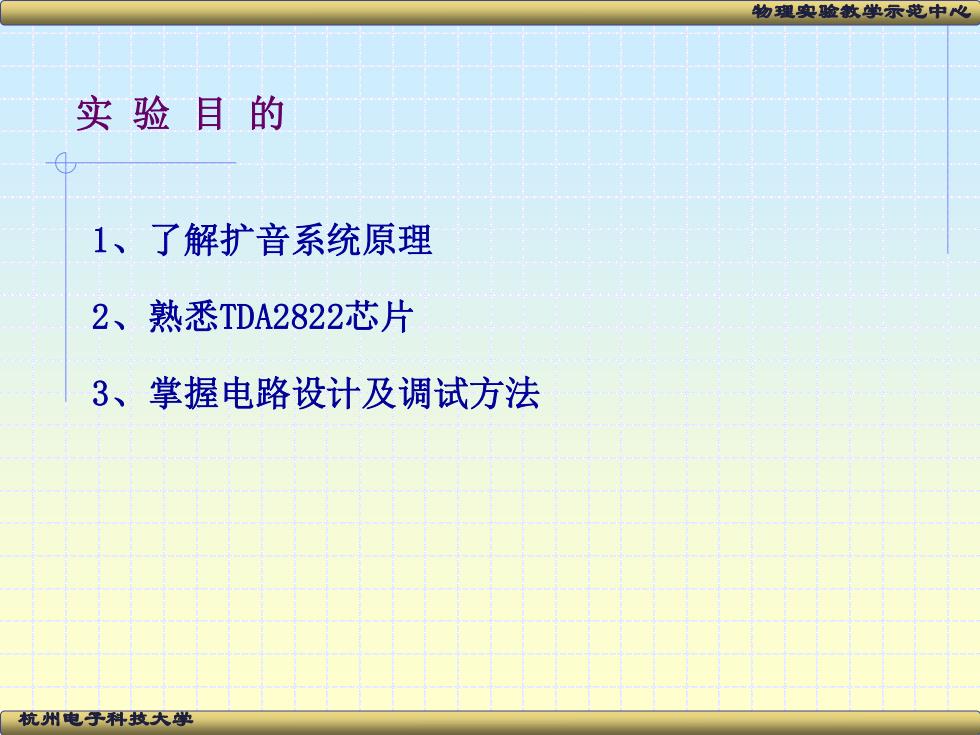

物理实验教掌示范中心 实验目的 1、了解扩音系统原理 2、熟悉TDA2822芯片 3、掌握电路设计及调试方法 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 实 验 目 的 1、了解扩音系统原理 2、熟悉TDA2822芯片 3、掌握电路设计及调试方法
物理实验煞掌示范中心 实验原理 ◆实验原理图 R4 SWI R3 4C5470 SW SPST3V 5.1k 47u R2 C3 1.5k HGND 100k IC1 10u H6品 R5 VT1 1 LS1 POT OUTI 2SC8050 18 MICR④PHONE C4 10u OUT2 SPEAKER IN2- (ND C2 TDA2822 0.01u GND 图1 杭州电学科技大学
杭州电子科技大学 物理实验教学示范中心 实 验 原 理 实验原理图 图1 1 2 3 4 5 6 A B C D 1 2 3 4 5 6 D C B A Title Size Number Revision B Date: 25-Jun-2010 Sheet of File: E:\Protel 99 practice\扩音器\扩音器.ddb Drawn By: IN1- 8 OUT1 1 IN1+ 7 IN2- 5 IN2+ 6 OUT2 3 VCC 2 GND 4 IC1 TDA2822 VT1 2SC8050 SW1 SW SPST MK1 MICROPHONE R 1 1.5k R 2 100k R 3 5.1k R 4 470 C 1 10u C 2 0.01u C 3 10u C 4 10u C 5 47u LS1 SPEAKER R 5 POT GND GND 3 V
物理实验煞掌示范中心 电路工作原理 该扩音器电原理图见图1。其工作原理较简单： 驻极体话筒连接成高增益的漏极输出电路，并将外 界声波转换成电信号。TDA2822组成BTL功放电路， 对话筒输出的音频信号进行放大，并以足够的功率 推动耳机发声。次级与RP(P0T)连接，以控制音 量大小。另R4、C5组成去耦电路，以防止信号通过 电源引起反馈。 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 电路工作原理 该扩音器电原理图见图1。其工作原理较简单： 驻极体话筒连接成高增益的漏极输出电路，并将外 界声波转换成电信号。TDA2822组成BTL功放电路， 对话筒输出的音频信号进行放大，并以足够的功率 推动耳机发声。次级与RP（POT）连接，以控制音 量大小。另R4、C5组成去耦电路，以防止信号通过 电源引起反馈
