物理实验煞掌示范中心 ◆电路工作原理 图中当A点接地后形成555定时器构成的多谐振荡器，电流 通过555多谐振荡器后，输出矩形波，输出波形占空比，电路 以确定的频率振荡，喇叭可发出声音。 0 6U 3k 100u 3 68K 2 9.22u 图2 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 电路工作原理 图中当A点接地后形成555定时器构成的多谐振荡器，电流 通过555多谐振荡器后，输出矩形波，输出波形占空比，电路 以确定的频率振荡，喇叭可发出声音。 图2

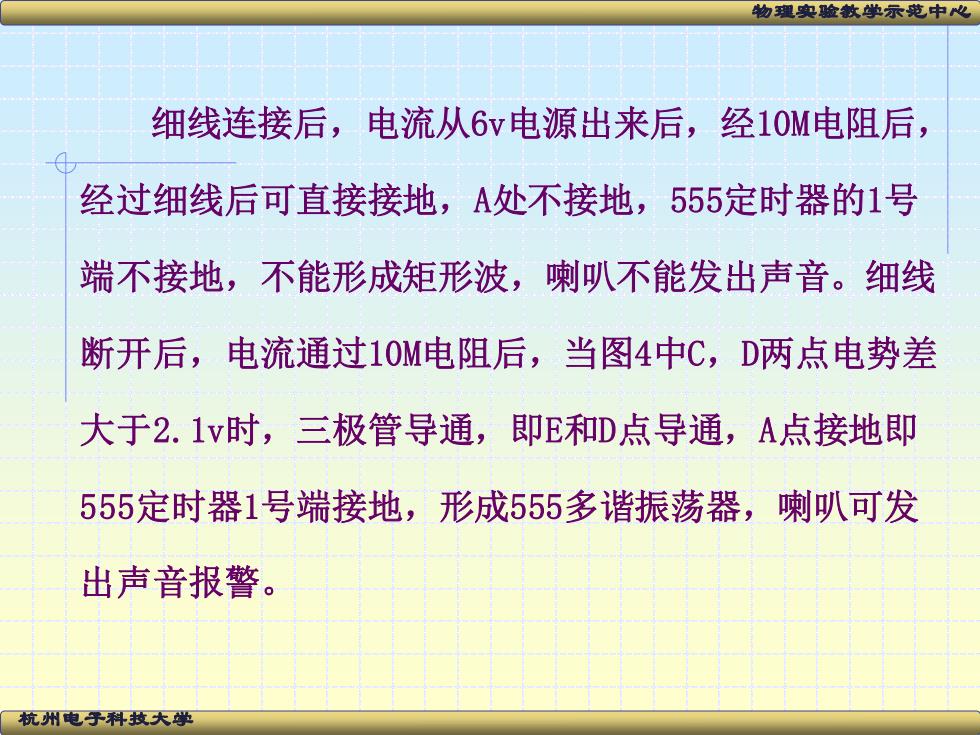

物理实验煞单示范中心 细线连接后，电流从6v电源出来后，经10M电阻后， 经过细线后可直接接地，A处不接地，555定时器的1号 端不接地，不能形成矩形波，喇叭不能发出声音。细线 断开后，电流通过10M电阻后，当图4中C,D两点电势差 大于2.1v时，三极管导通，即E和D点导通，A点接地即 555定时器1号端接地，形成555多谐振荡器，喇叭可发 出声音报警。 杭州电乎科技大学
杭州电子科技大学 物理实验教学示范中心 细线连接后，电流从6v电源出来后，经10M电阻后， 经过细线后可直接接地，A处不接地，555定时器的1号 端不接地，不能形成矩形波，喇叭不能发出声音。细线 断开后，电流通过10M电阻后，当图4中C，D两点电势差 大于2.1v时，三极管导通，即E和D点导通，A点接地即 555定时器1号端接地，形成555多谐振荡器，喇叭可发 出声音报警
物理实验煞掌示范中心 实验仪器 6V电源，极性电容器，电容器，555芯片，三极管， 负载电阻，喇叭，开关 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 实验仪器 6V电源，极性电容器，电容器，555芯片，三极管， 负载电阻，喇叭，开关

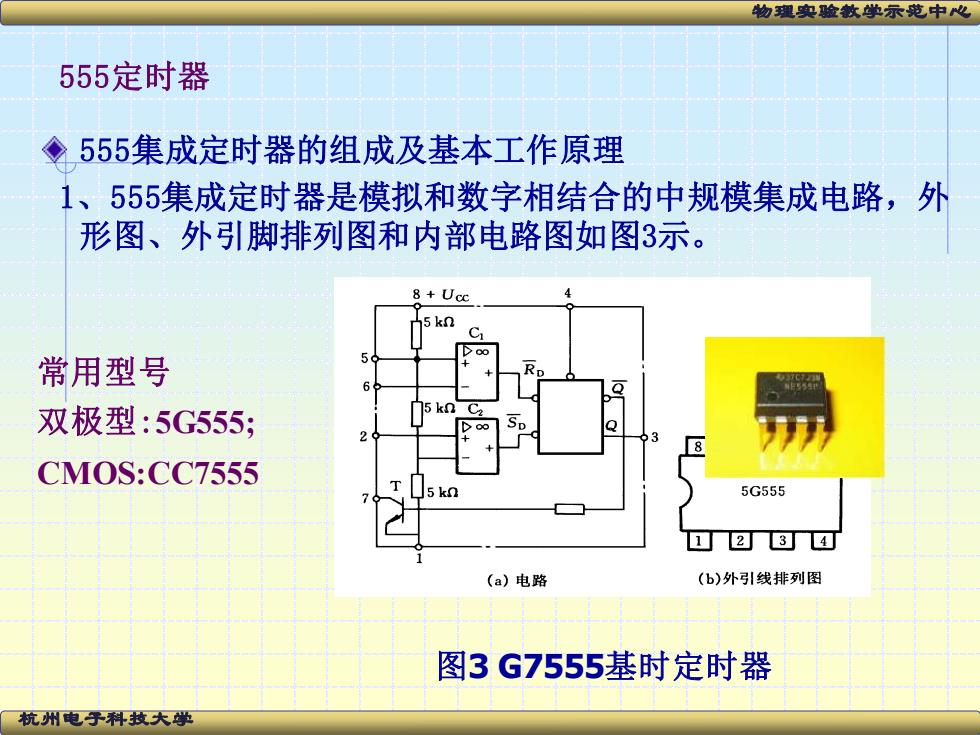

物理实验款单示范中心 555定时器 ◆555集成定时器的组成及基本工作原理 1、555集成定时器是模拟和数字相结合的中规模集成电路，外 形图、外引脚排列图和内部电路图如图3示。 8+Ucc 5 kn 1 常用型号 150 双极型：5G555; 8 CMOS:CC7555 5 ko 5G555 234 (a)电路 (b)外引线排列图 图3G7555基时定时器 杭州电学科技大学
杭州电子科技大学 物理实验教学示范中心 555定时器 555集成定时器的组成及基本工作原理 1、555集成定时器是模拟和数字相结合的中规模集成电路，外 形图、外引脚排列图和内部电路图如图3示。 常用型号 双极型:5G555; CMOS:CC7555 图3 G7555基时定时器
物理实验煞掌示范中心 2、555定时器的构成 两个电压比较器C,C2 8+Uoc 基本RS触发器 U 51k 3 5 电阻分压器 3 50 放电三极管T 图4 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 2、555定时器的构成 两个电压比较器C1 C2 基本RS触发器 电阻分压器 放电三极管T UCC 3 1 UCC 3 2 图4
