物理实验煞掌示范中心 大学物理实验 楼梯灯延时 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 大学物理实验 楼梯灯延时

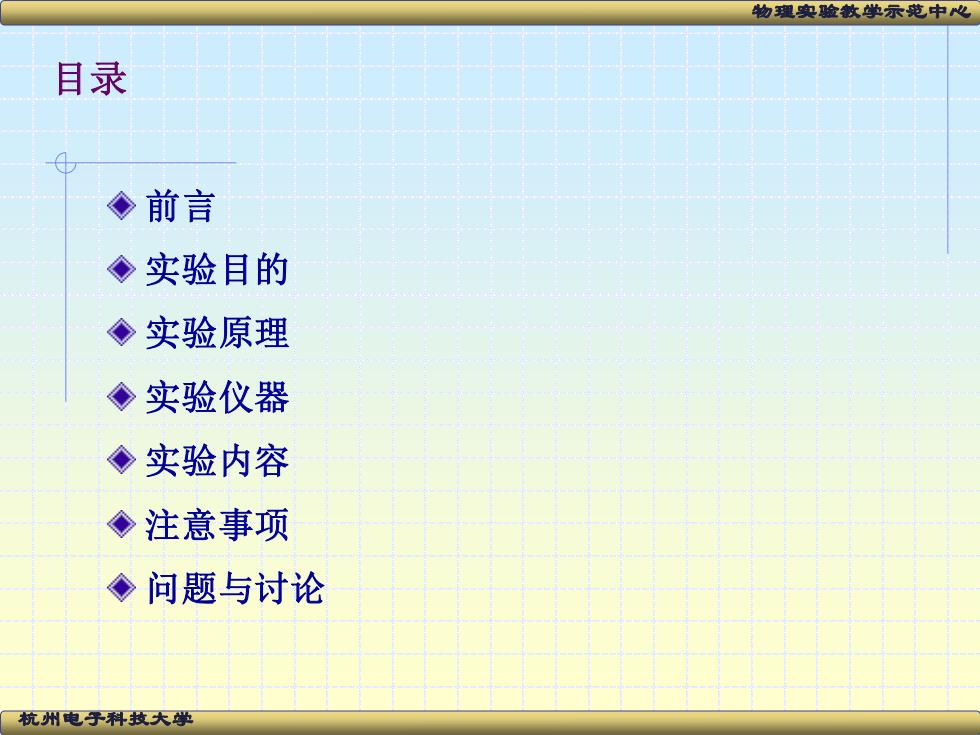

物理实验煞学示范中心 目录 ◆前言 ◆实验目的 ◆实验原理 ◆实验仪器 ◆实验内容 ◆注意事项 ◆问题与讨论 杭州电乎科技大学
杭州电子科技大学 物理实验教学示范中心 目录 前言 实验目的 实验原理 实验仪器 实验内容 注意事项 问题与讨论

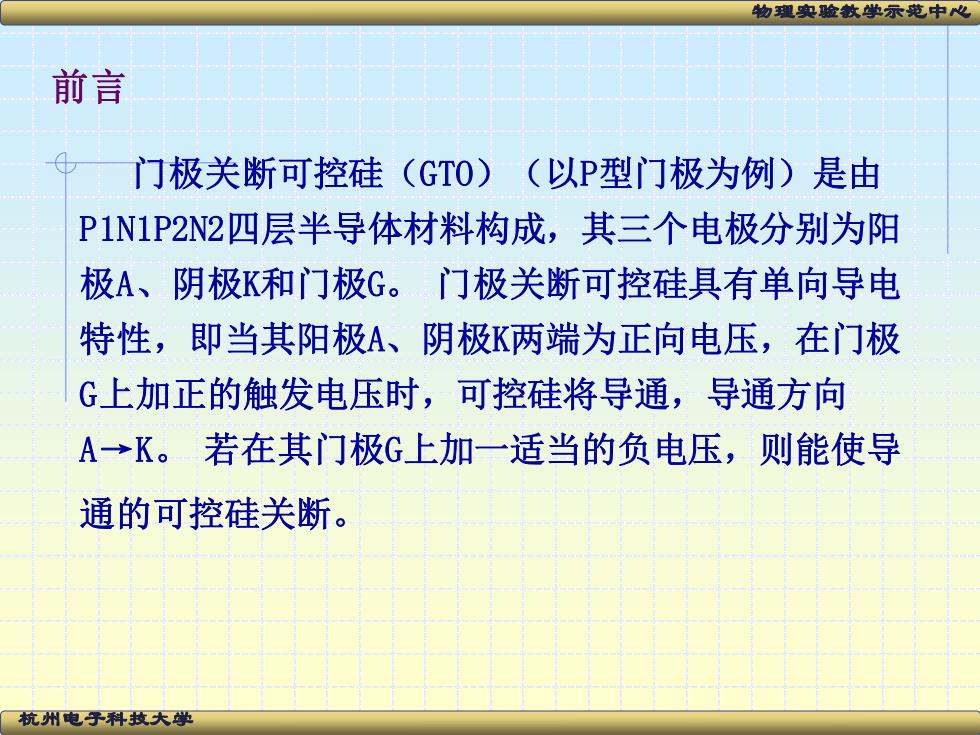

物理实验煞掌示范中心 前言 门极关断可控硅(GT0)（以P型门极为例)是由 P1N1P2N2四层半导体材料构成，其三个电极分别为阳 极A、阴极K和门极G。门极关断可控硅具有单向导电 特性，即当其阳极A、阴极K两端为正向电压，在门极 G上加正的触发电压时，可控硅将导通，导通方向 A→K。若在其门极G上加一适当的负电压，则能使导 通的可控硅关断。 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 前言 门极关断可控硅（GTO）（以P型门极为例）是由 P1N1P2N2四层半导体材料构成，其三个电极分别为阳 极A、阴极K和门极G。 门极关断可控硅具有单向导电 特性，即当其阳极A、阴极K两端为正向电压，在门极 G上加正的触发电压时，可控硅将导通，导通方向 A→K。 若在其门极G上加一适当的负电压，则能使导 通的可控硅关断
物理实验煞单示范中心 实验目的 X0 1、了解整流电路，二极管，极性电容的基本特性； 2、熟悉可控硅的特性； 3、掌握楼梯灯延时电路基本原理及设计电路图。 杭州电学科技大学
杭州电子科技大学 物理实验教学示范中心 实验目的 1、了解整流电路，二极管，极性电容的基本特性； 2、熟悉可控硅的特性； 3、掌握楼梯灯延时电路基本原理及设计电路图
物理实验教掌示范中心 实验原理 1、实验原理图 1k 22u 220u 22u/50u 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 实验原理 1、实验原理图
