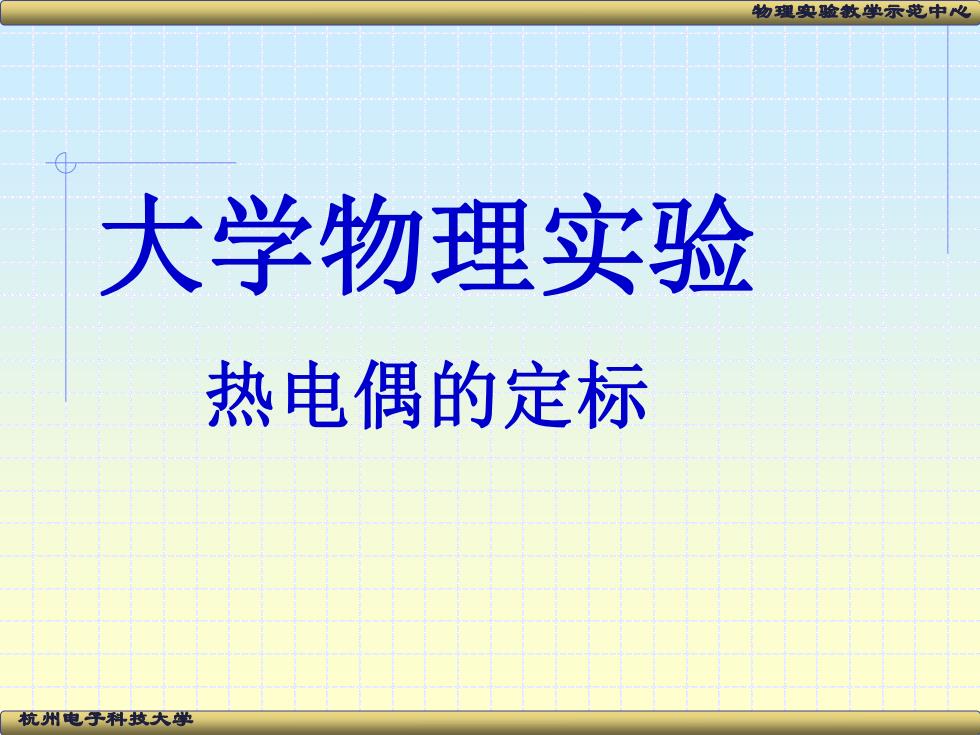

物理奥验教学示范中心 大学物理实验 热电偶的定标 杭州电手科技大学
杭州电子科技大学 物理实验教学示范中心 大学物理实验 热电偶的定标
物理实验敦学示范中心 实验目的 实验仪器 实验原理 实验内容 注意事项 问题与讨论 杭州电学科技大学
杭州电子科技大学 物理实验教学示范中心 实验目的 实验仪器 实验原理 实验内容 注意事项 问题与讨论

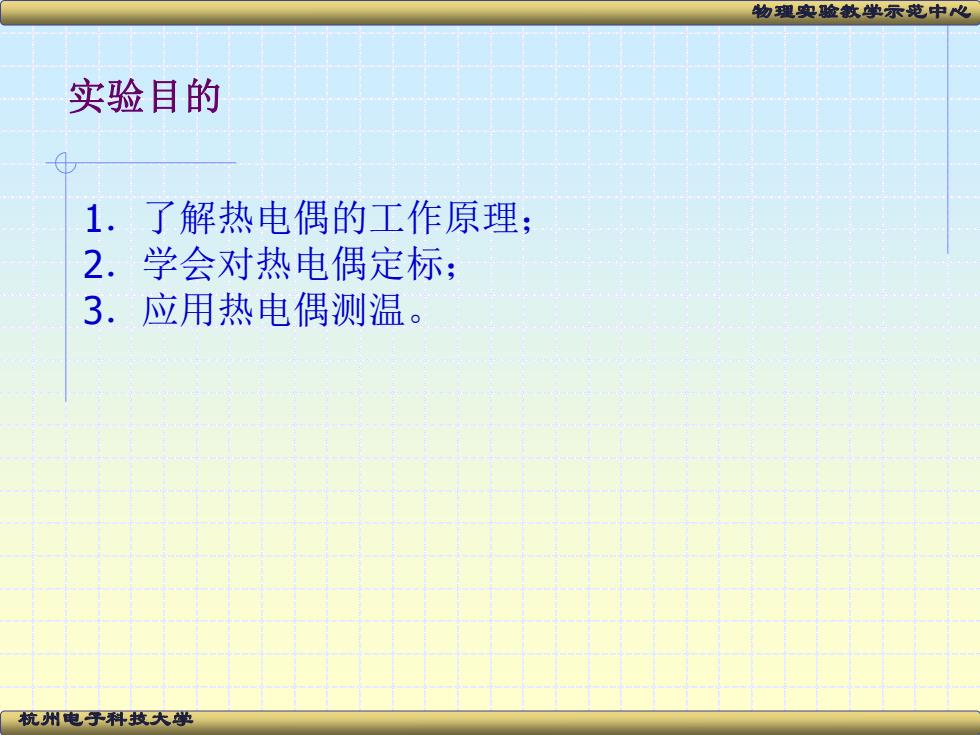

物理实验教掌示范中心 实验目的 1.了解热电偶的工作原理； 2.学会对热电偶定标： 3.应用热电偶测温。 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 实验目的 1．了解热电偶的工作原理； 2．学会对热电偶定标； 3．应用热电偶测温
物理实验煞掌示范中心 实验仪器 X 灵敏数字电压表 保温杯 电加热器 温度计 杭州电乎科技大学
杭州电子科技大学 物理实验教学示范中心 实验仪器 灵敏数字电压表 保温杯 电加热器 温度计
物理实验煞掌示范中心 实验原理 1、温差电动势 两种不同的金属组成的回路中（如图所示），如 果两个接触点存在温度差，则回路中就会产生电 流。这种现象就称为温差电现象，这两种不同金 属组成的电路称为热电偶。产生电流的电动势称 为温差电动势。 T 热电偶结构图 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 实验原理 1、温差电动势 两种不同的金属组成的回路中(如图所示)，如 果两个接触点存在温度差，则回路中就会产生电 流。这种现象就称为温差电现象，这两种不同金 属组成的电路称为热电偶。产生电流的电动势称 为温差电动势
