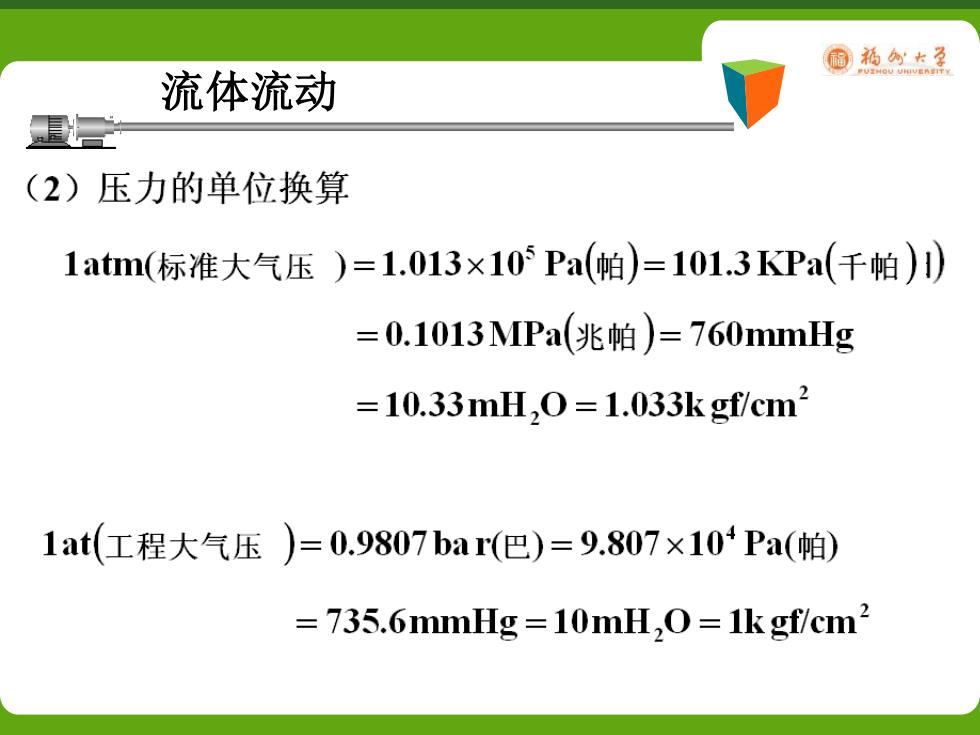

福福大？ 流体流动 是 (2)压力的单位换算 1atm(标准大气压)=1.013×105Pa(帕)=101.3Pa(千帕)) =0.1013MPa(兆帕)=760mmHg =10.33mlH20=1.033 k gf/em2 1at(工程大气压)=0.9807bar(巴)=9.807×104Pa(帕) =735.6mmHg =10mH,O=1k gf/cm2
流体流动

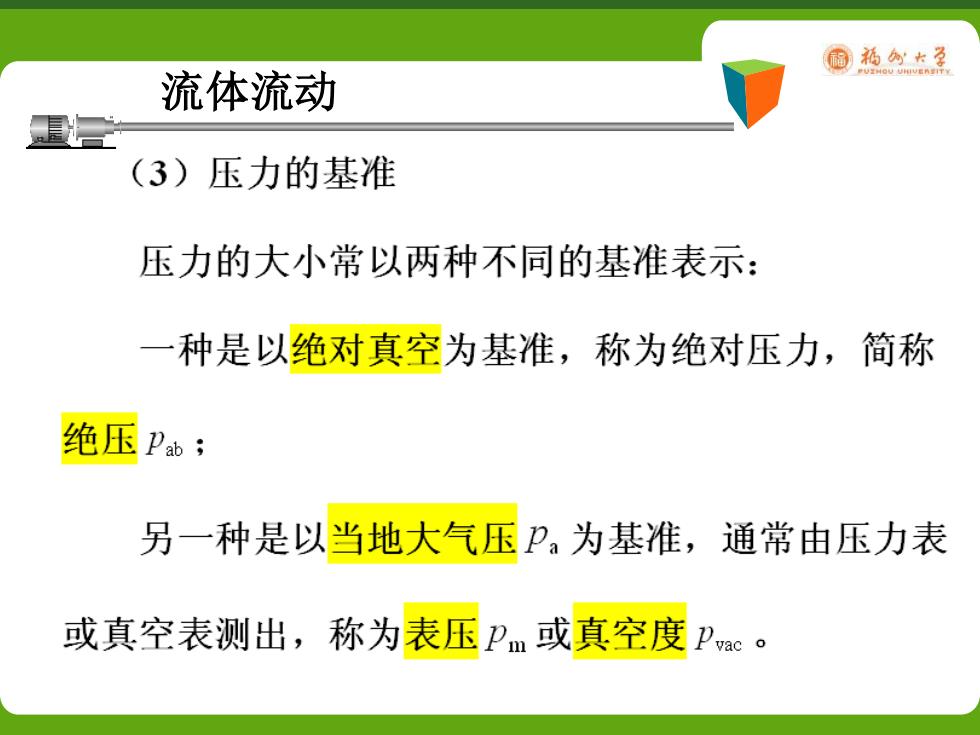

图福创大孕 流体流动 (3)压力的基准 压力的大小常以两种不同的基准表示： 一种是以绝对真空为基准，称为绝对压力，简称 绝压Pb; 另一种是以当地大气压卫。为基准，通常由压力表 或真空表测出，称为表压Pm或真空度Pac
流体流动

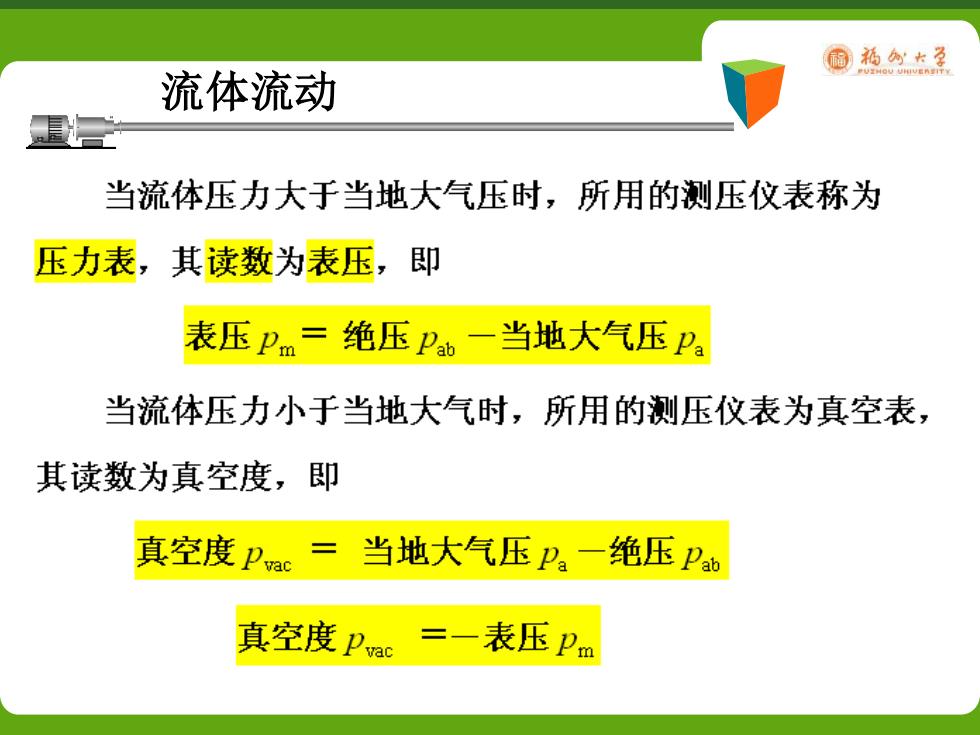

福福例女学 流体流动 当流体压力大于当地大气压时，所用的测压仪表称为 压力表，其读数为表压，即 表压Pm=绝压Pb一当地大气压P 当流体压力小于当地大气时，所用的测压仪表为真空表， 其读数为真空度，即 真空度pac=当地大气压P,一 绝压P如 真空度pac=一表压pm
流体流动

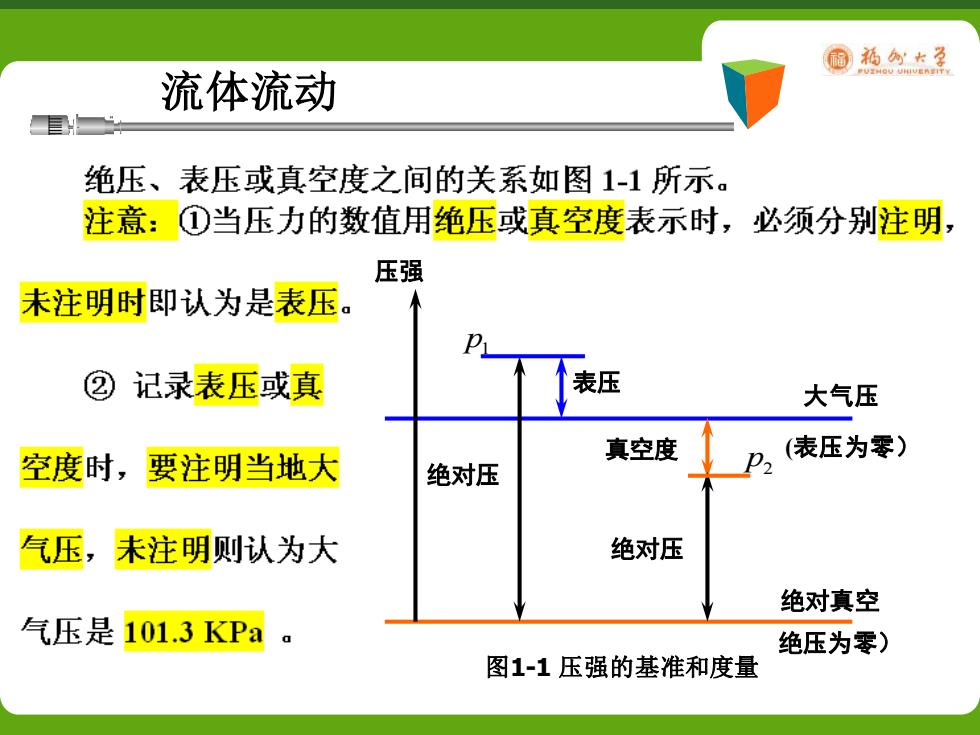

福加大学 流体流动 绝压、表压或真空度之间的关系如图1-1所示。 注意：①当压力的数值用绝压或真空度表示时，必须分别注明， 压强 未注明时即认为是表压。 ② 记录表压或真 表压 大气压 空度时，要注明当地大 真空度 (表压为零) 绝对压 气压，未注明则认为大 绝对压 绝对真空 气压是101.3KPa 绝压为零) 图1-1压强的基准和度量
流体流动 真空度 p1 p2 压强 表压 大气压 (表压为零） 绝对真空 绝对压 绝对压 图1-1 压强的基准和度量 绝压为零）

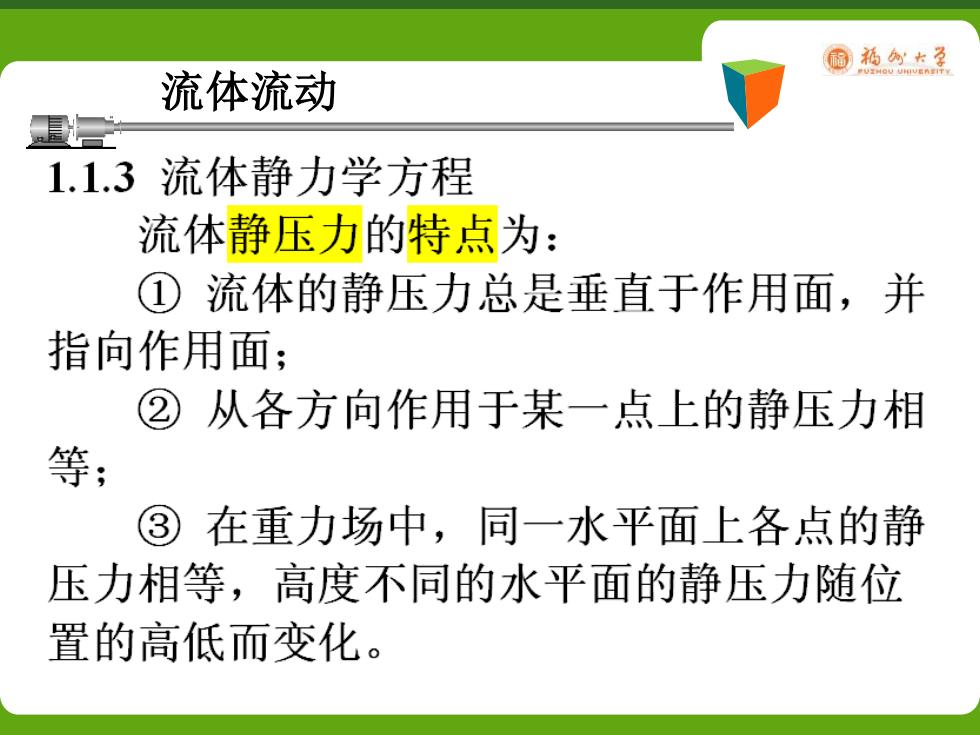

福福大孕 流体流动 1.1.3 流体静力学方程 流体静压力的特点为： ①流体的静压力总是垂直于作用面，并 指向作用面； ② 从各方向作用于某一点上的静压力相 等； ③ 在重力场中，同一水平面上各点的静 压力相等，高度不同的水平面的静压力随位 置的高低而变化
流体流动
