虚功方程： △g·1+cFR=0 a 由平衡方程求出：FR1=-b/a △BFpc=b/ac1 注： FRI=-b/a 、虚设力系，应用虚功原理，称为虚力原理。若 设Fp=1,称为虚单位荷载法。 b、虚功方程在此实质上是几何方程。即利用静 力平衡求解几何问题。 c、方程求解的关键，在于拟求方向虚设单位 荷载，利用力系平衡求出与c相应的R1,即利用平衡 方程求解几何问题。 上述方法也可称为“单位荷载法

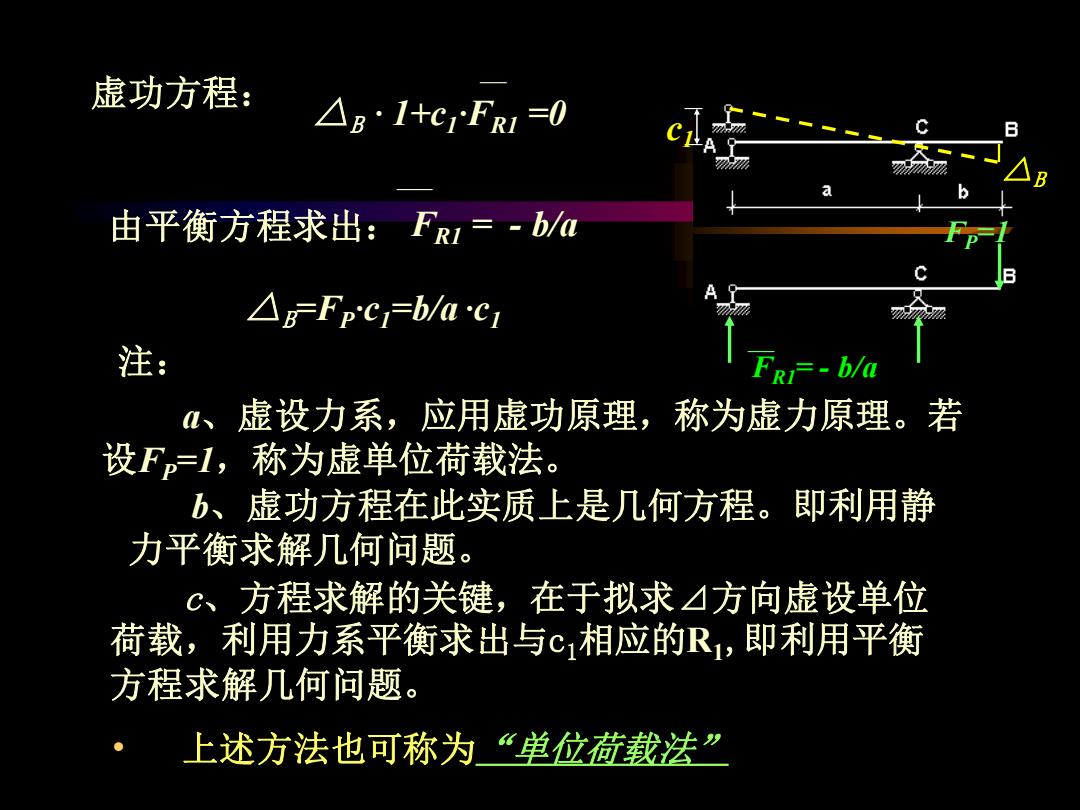

虚功方程： △B · 1+c1·FR1 =0 由平衡方程求出： FR1 = - b/a △B=FP·c1=b/a ·c1 注： a、虚设力系，应用虚功原理，称为虚力原理。若 设FP=1，称为虚单位荷载法。 b、虚功方程在此实质上是几何方程。即利用静 力平衡求解几何问题。 c、方程求解的关键，在于拟求⊿方向虚设单位 荷载，利用力系平衡求出与c1相应的R1,即利用平衡 方程求解几何问题。 • 上述方法也可称为“单位荷载法” c1 △B FP=1 FR1= - b/a
d、通过上例可推出静定结构支座移 动时，位移计算的一般公式。 注：因为静定结构在支座移动作用下，不 产生反力、内力，也不引起应变；所以属于刚 体体系的位移问题，可用刚体虚功原理求解

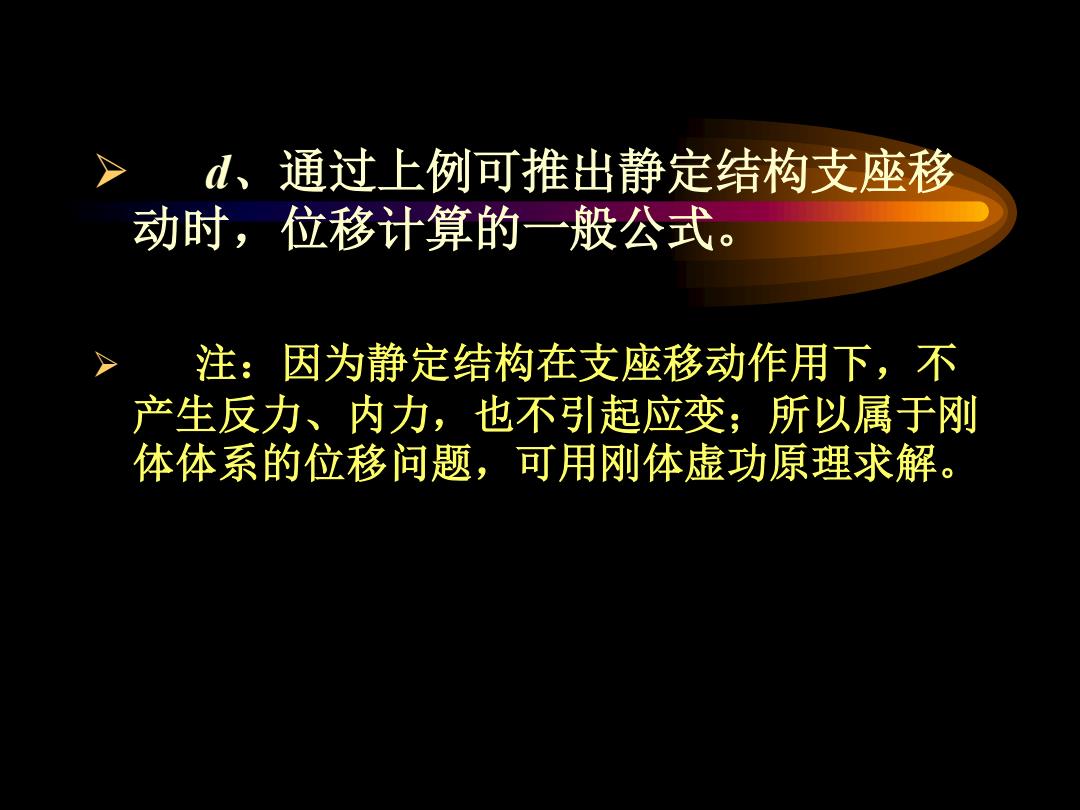

➢ d、通过上例可推出静定结构支座移 动时，位移计算的一般公式。 ➢ 注：因为静定结构在支座移动作用下，不 产生反力、内力，也不引起应变；所以属于刚 体体系的位移问题，可用刚体虚功原理求解
3、支座移动时静定结构的位移计算（属 列体体系的位移计算问题 当支座有给定位移c时（可能不止一个） (a)沿拟求位移A方向虚设相应单位荷载，并 求出单位荷载作用下的支座反力Fx。 (b)令虚拟力系在实际位移上作虚功，写虚功 方程： 1△+∑Fxcx=0 (9-3) (c)由虚功方程，解出所求位移： △=-∑Fx·Cx (9-4)

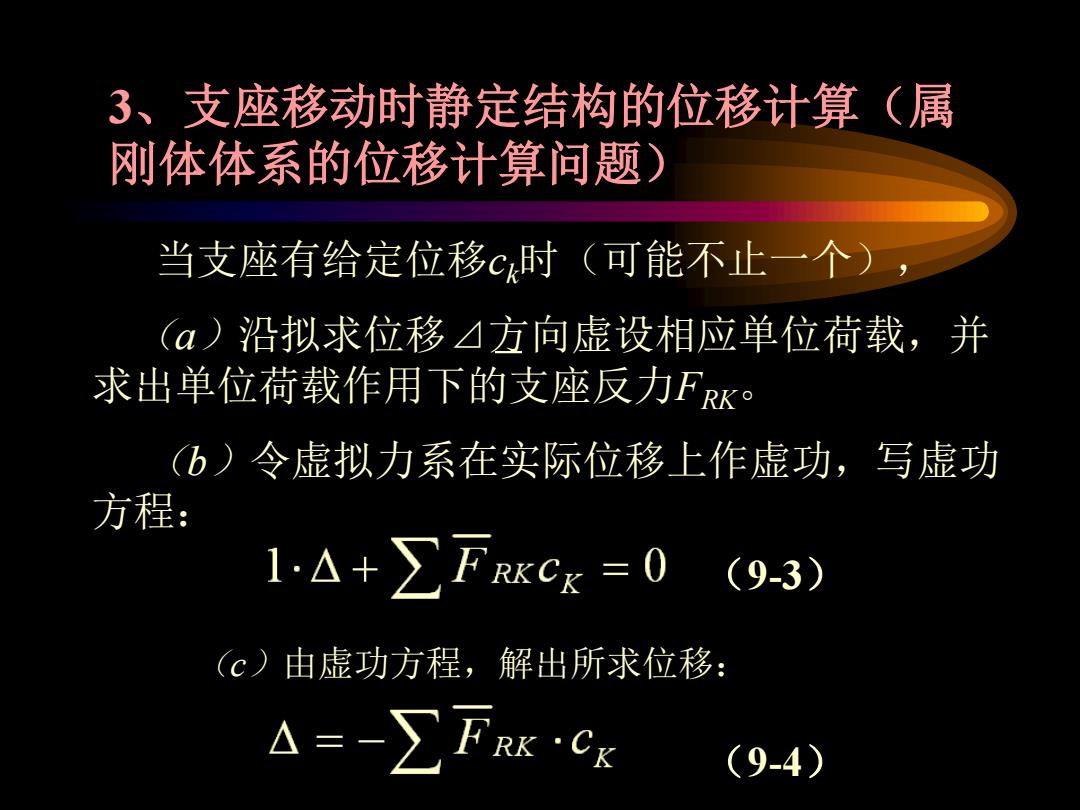

3、支座移动时静定结构的位移计算（属 刚体体系的位移计算问题） 当支座有给定位移ck时（可能不止一个）， （a）沿拟求位移⊿方向虚设相应单位荷载，并 求出单位荷载作用下的支座反力FRK。 （b）令虚拟力系在实际位移上作虚功，写虚功 方程： （c）由虚功方程，解出所求位移： （9-3） （9-4）
例1： 图示三铰刚架，支 座B下沉c1,向右移动 B c2。求铰C的竖向位 移Ic和铰左右截面 /2l/2c2 的相对角位移pc

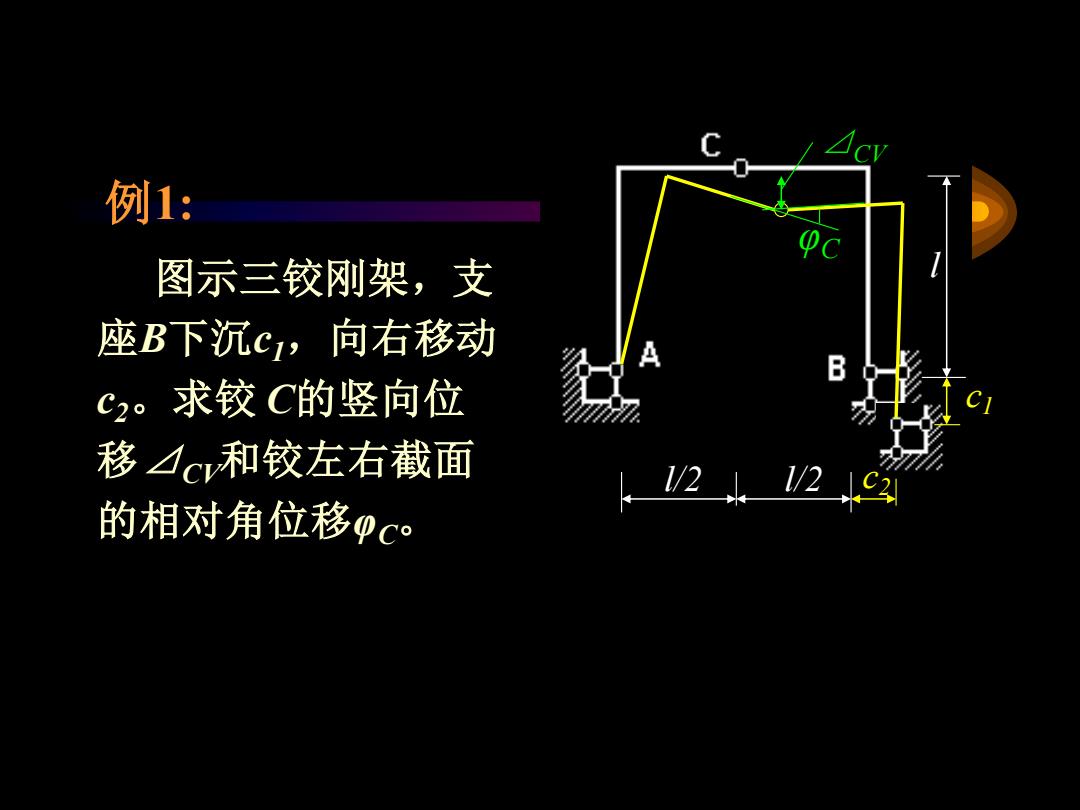

例 1 : 图示三铰刚架，支 座 B下沉 c 1，向右移动 c2。求铰 C的竖向位 移 ⊿CV和铰左右截面 的相对角位移 φ C 。 l/2 l/2 l c 1 c 2 ⊿CV φ C
C 虚拟状态 1/4 B A B 实际状态 /21/2 1/2 1/2 ↑↓ Acy =->FRKCK=-[-1/2Xe-1/4Xc2]= c/2+c2/4 )

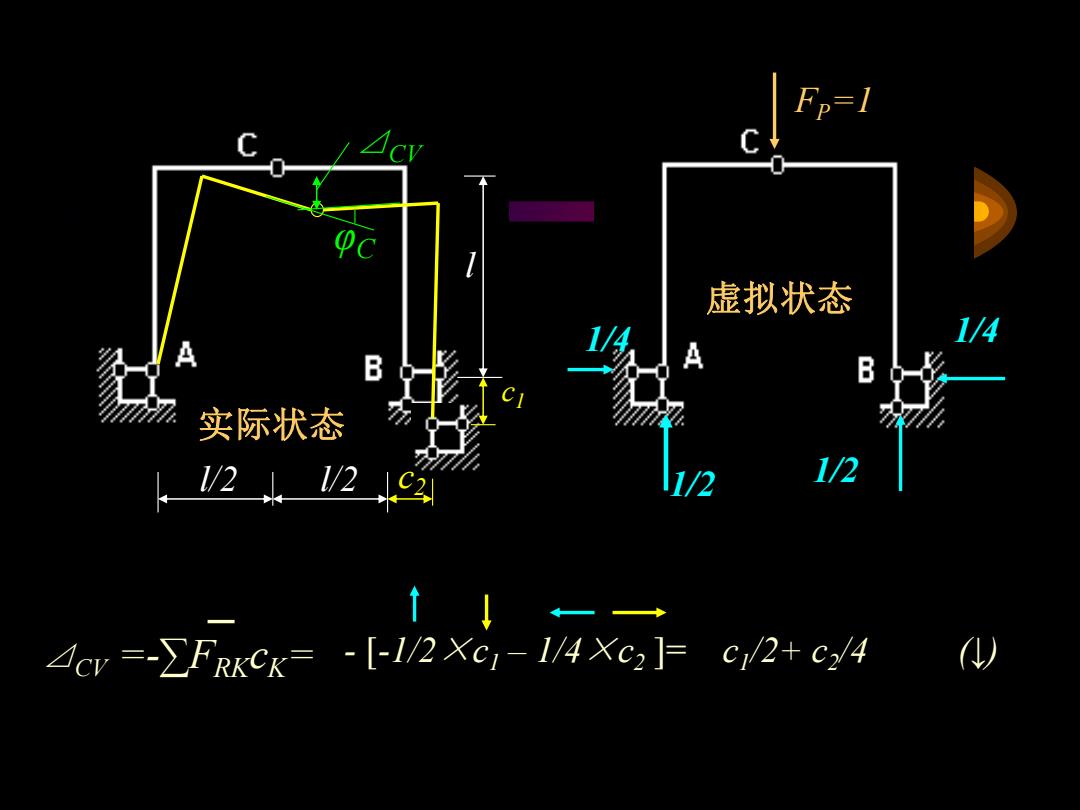

l/2 l/2 l c1 c2 ⊿CV φC 实际状态 FP=1 1/2 1/2 1/4 1/4 虚拟状态 ⊿CV =-∑FRKcK = - [-1/2×c1 – 1/4×c2 ]= c1 /2+ c2 /4 (↓)
