3快原子轰击(fast atom bombardment FAB) Atom gun 。 (a)Neutral atom beam- Probe V (e)Analyser Sample ion beam (b)Sample (c)Probe tip (d)Extractlon and focusing Vig.5.4 Schematic diagram of fast ion bombandment ion source
3 快原子轰击(fast atom bombardment FAB)
FAB结构：见图 原理：快原子(Ar或Xe)轰击样品产生离子 特点： 1适用于极性强，难汽化，分子量大的化合物分析 2得准分子离子，如(M+D+(M+Na)计 碎片离子很少。 3FAB一般用作磁式质谱的离子源

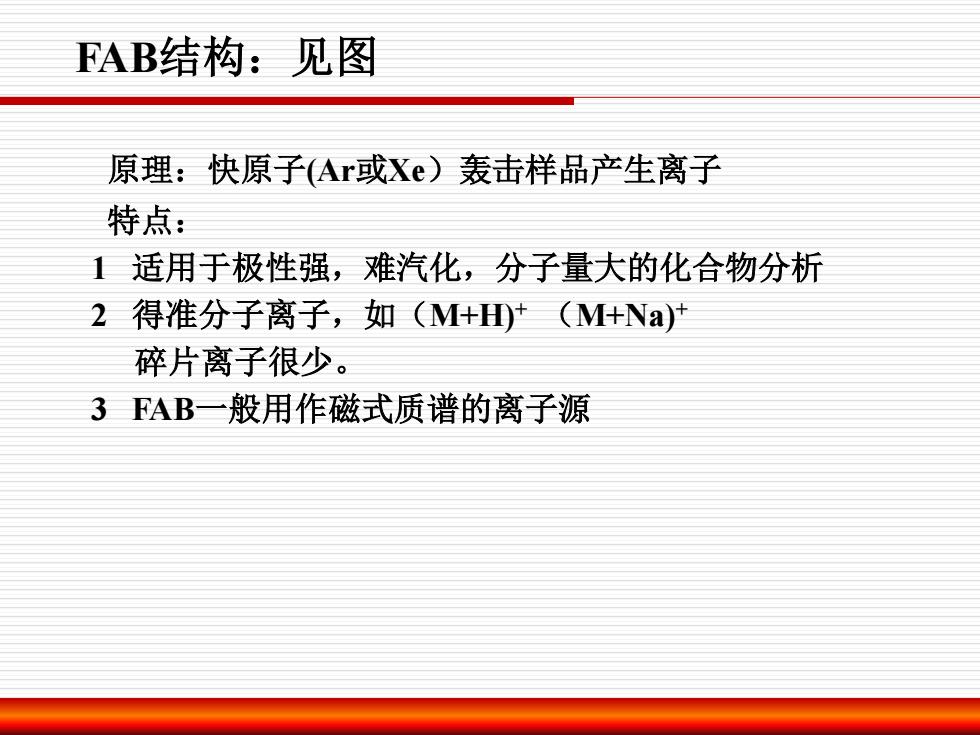

FAB结构：见图 原理：快原子(Ar或Xe）轰击样品产生离子 特点： 1 适用于极性强，难汽化，分子量大的化合物分析 2 得准分子离子，如（M+H)+ （M+Na)+ 碎片离子很少。 3 FAB一般用作磁式质谱的离子源
胆酸(MW:408)：FAB(不同介质的影响) 2355 2373 溶于甘油 (MW:92) mz501 (a-C,HAH,0了 m2355 MNa-CRO) 溶于含0.14mo1 m/2373 AgNO3的甘油 【GH

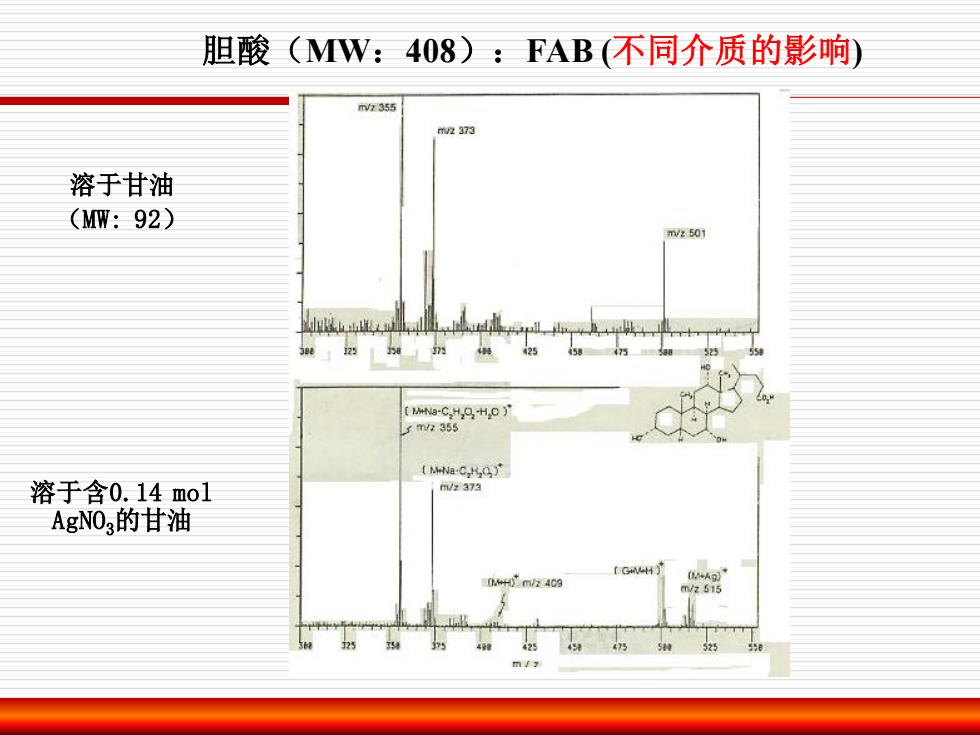

胆酸（MW：408）：FAB (不同介质的影响) 溶于甘油 （MW: 92） 溶于含0.14 mol AgNO3的甘油
4电喷雾源Electronspray Ionization ES) 结构：喷嘴，雾化气，于燥气 原理：喷雾蒸发电压 电喷雾离子化分为三个过程： 1形成带电小液滴 2溶剂蒸发和小液滴碎裂 3最终形成气相离子 1)The lonSpray Inlet produces charged droplets High Voltage Nebulizer Gos and high aqueous concentrations n on

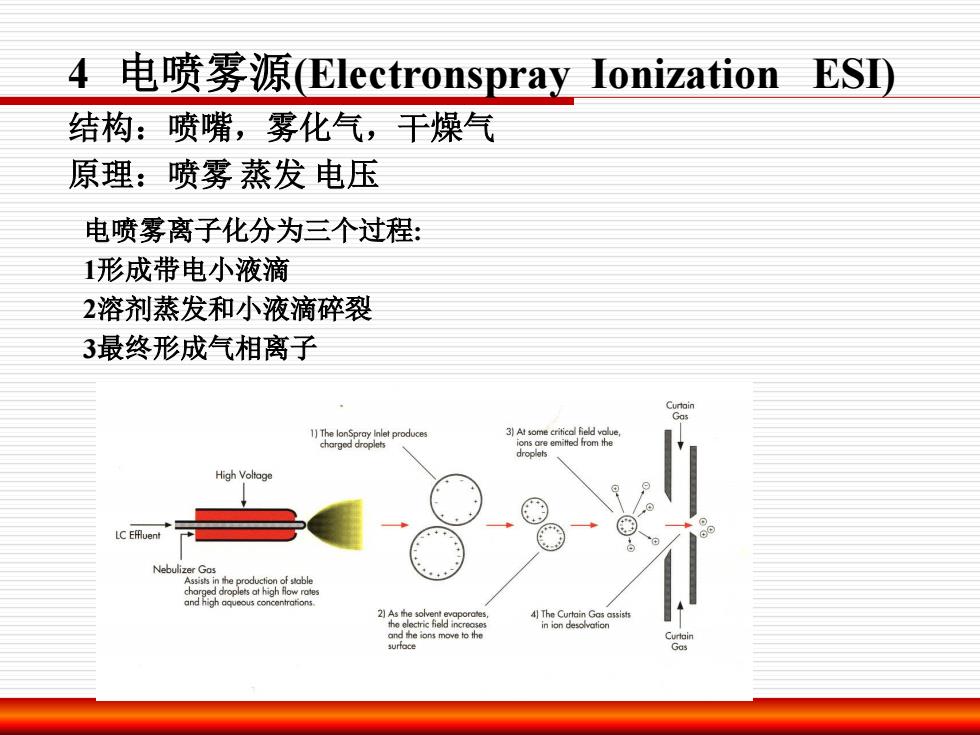

4 电喷雾源(Electronspray Ionization ESI) 结构：喷嘴，雾化气，干燥气 原理：喷雾 蒸发 电压 电喷雾离子化分为三个过程: 1形成带电小液滴 2溶剂蒸发和小液滴碎裂 3最终形成气相离子
在E$高压电极处施以正的高电压，小液滴从毛细管高速 喷出而带有过量的正电荷. 当在E$高压电极处施以负的高电压，小液滴从毛细管 高速喷出而带有过量的负电荷 电喷雾离子源 1.形成带电液滴 氧化还原反应 LC Flow +2-4kV Waters

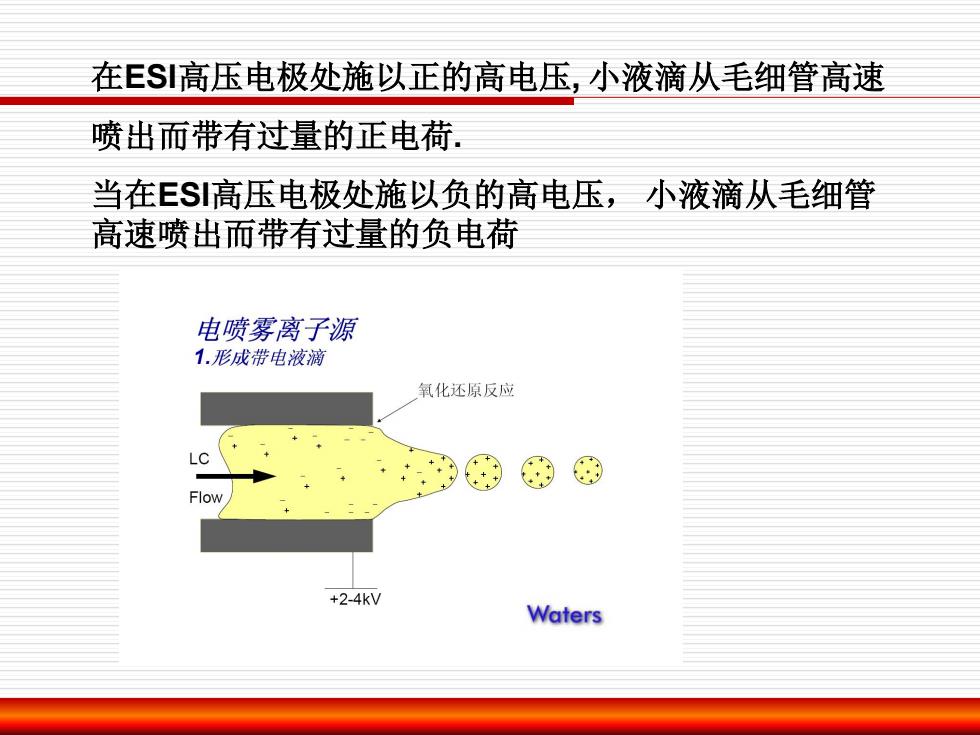

在ESI高压电极处施以正的高电压, 小液滴从毛细管高速 喷出而带有过量的正电荷. 当在ESI高压电极处施以负的高电压， 小液滴从毛细管 高速喷出而带有过量的负电荷
