内容 y of Che 国国 ◆ 概述 ◆质谱仪：离子源和质量分析器 ◆离子断裂机理 ◆有机化合物的断裂规律 ◆谱图解析
内 容 概述 质谱仪：离子源和质量分析器 离子断裂机理 有机化合物的断裂规律 谱图解析
8.1概述 8.1.1质谱仪的发展简史 1912年：世界第一台质谱装置 1940年代：质谱仪用于同位素测定 1950年代：分析石油 1960年代：研究GCMS联用技术 1970年代：商品GC-MS出现，计算机引入，GC-MS技 术基本成熟。 1980年代：大气压电离的LC-MS出现 1990年代：基质辅助激光解吸飞行时间质谱仪出现， 质谱技术大量用于生物医药领域，出现“生物质谱”概念
8.1概述 8.1.1 质谱仪的发展简史 1912年： 世界第一台质谱装置 1940年代: 质谱仪用于同位素测定 1950年代：分析石油 1960年代：研究GC-MS联用技术 1970年代：商品GC-MS出现，计算机引入，GC-MS技 术基本成熟。 1980年代：大气压电离的LC-MS出现 1990年代：基质辅助激光解吸飞行时间 质谱仪出现， 质谱技术大量用于生物医药领域，出现“生物质谱”概念

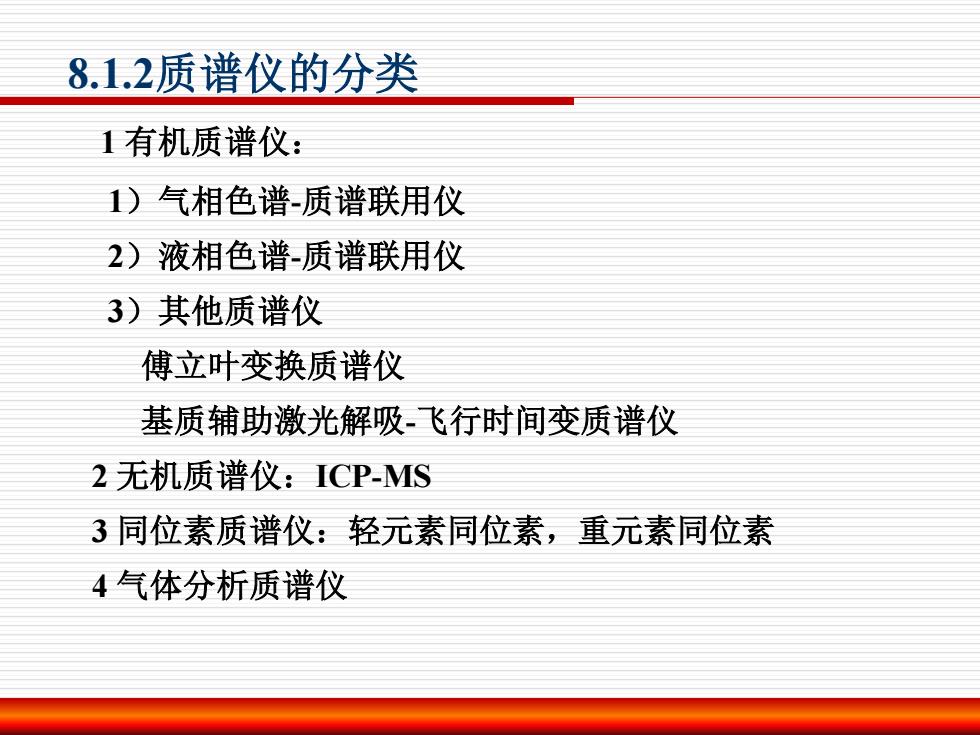

8.1.2质谱仪的分类 1有机质谱仪： 1)气相色谱质谱联用仪 2)液相色谱质谱联用仪 3)其他质谱仪 傅立叶变换质谱仪 基质辅助激光解吸.飞行时间变质谱仪 2无机质谱仪：ICP-MS 3同位素质谱仪：轻元素同位素，重元素同位素 4气体分析质谱仪
8.1.2质谱仪的分类 1 有机质谱仪： 1）气相色谱-质谱联用仪 2）液相色谱-质谱联用仪 3）其他质谱仪 傅立叶变换质谱仪 基质辅助激光解吸-飞行时间变质谱仪 2 无机质谱仪：ICP-MS 3 同位素质谱仪：轻元素同位素，重元素同位素 4 气体分析质谱仪
8.2质谱仪器 8.2.1一般有机质谱仪组成及工作原理 离子源 质量分析器 检测器 真空系统
8.2 质谱仪器 8.2.1一般有机质谱仪组成及工作原理 离子源 质量分析器 检测器 真空系统
821有机质谱仪的构成 C 直接进样探头 四极质量分析器Quadrupole 四极离子阱T 进样系统 扇形场质谱量分析器Sector 飞行时间质谱仪，TOF-MS 1 离子回旋共振质谱仪ICR-MS 离子源 质量分析器 离子检测器 数据系统 电子电离E 化学电离CI 真空系统 场解吸FD(FD 快原子轰击FAB(LSIMS) 0月00 COLLECTOR 电喷雾ESI 涡轮泵（或扩散泵）103Pa 中SOURCE U+V-cos wt 大气压化学电离APCI 基质辅助激光电离MALDI 0 旋转泵101Pa M WWWw
离子源 质量分析器 离子检测器 数据系统 真空系统 进样系统 GC LC 直接进样探头 四极质量分析器 Quadrupole 四极离子阱 IT 扇形场质谱量分析器 Sector 飞行时间质谱仪 TOF-MS 离子回旋共振质谱仪 ICR-MS 电子电离 EI 化学电离 CI 场解吸 FD(FI) 快原子轰击 FAB(LSIMS) 电喷雾 ESI 大气压化学电离APCI 基质辅助激光电离 MALDI 8.2.1 有机质谱仪的构成 EI-2
