导航 微思考 若通过某面积的磁通量等于零，则该处一定无磁场，你认为 对吗？ 提示：不对。磁通量除与磁感应强度、面积有关外，还与环 面和磁场夹角有关，当环面与磁场平行时，磁通量为零，但仍能 存在磁场
导航 微思考 若通过某面积的磁通量等于零,则该处一定无磁场,你认为 对吗? 提示：不对。磁通量除与磁感应强度、面积有关外,还与环 面和磁场夹角有关,当环面与磁场平行时,磁通量为零,但仍能 存在磁场
导航 课堂·重难突破 磁感应强度 重难归纳 1对磁感应强度定义式的理解。 (1)在定义式B=中，通电导线必须垂直于磁场方向放置。因为 在磁场中同一点导线的放置情况不同，所受磁场力不同。 (2)磁感应强度B的大小只决定于磁场本身的性质，与F、I、无关。 (3)磁感应强度的定义式也适用于非匀强磁场，这时应很短，称 为“电流元”，相当于静电场中的“试探电荷
导航 一 磁感应强度 重难归纳 1.对磁感应强度定义式的理解。 (1)在定义式B= 中,通电导线必须垂直于磁场方向放置。因为 在磁场中同一点导线的放置情况不同,所受磁场力不同。 (2)磁感应强度B的大小只决定于磁场本身的性质,与F、I、l无关。 (3)磁感应强度的定义式也适用于非匀强磁场,这时l应很短,Il称 为“电流元”,相当于静电场中的“试探电荷” 。 𝑭 𝑰𝒍 课堂·重难突破
导航 2.磁感应强度B与电场强度E的比较。 比较项 磁感应强度B 电场强度E 物理意义 描述磁场的性质 描述电场的性质 共同点 都是用比值的形式定义的 定义式 特点 B通电号线与B垂直，B与F E=E,E与F、q无关 I、1无关 q 共同点 矢量 方向 小磁针N极的受力方向，表示磁场 放入该点正电荷的受 不同点 方向 力方向，表示电场方向
导航 2.磁感应强度B与电场强度E的比较。 比较项 磁感应强度 B 电场强度 E 物理意义 描述磁场的性质 描述电场的性质 定义式 共同点 都是用比值的形式定义的 特点 B=𝐅 𝐈𝐥 ,通电导线与 B 垂直,B 与 F、 I、l 无关 E=𝐅 𝐪 ,E 与 F、q 无关 方向 共同点 矢量 不同点 小磁针 N 极的受力方向,表示磁场 方向 放入该点正电荷的受 力方向,表示电场方向
导航 场 共同点 都遵从矢量合成法则 的叠 合电场强度等于 合磁感应强度B等于各磁 不同点 各个电场的电场 场的B的矢量和 强度E的矢量和 单位 1T=1N/(Am) 1 V/m=1 N/C

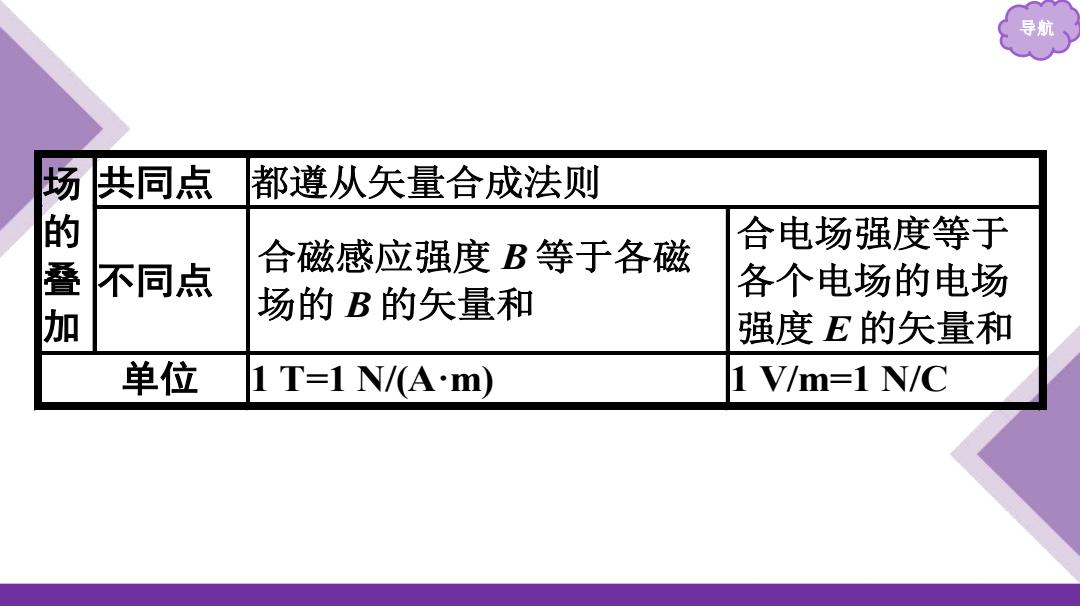

导航 场 的 叠 加 共同点 都遵从矢量合成法则 不同点 合磁感应强度 B 等于各磁 场的 B 的矢量和 合电场强度等于 各个电场的电场 强度 E 的矢量和 单位 1 T=1 N/(A·m) 1 V/m=1 N/C
导期 情境体验 试探电荷放在电场中的某点，若受静电力为零，则可判断该 点的电场强度为零。若电流元放在磁场中的某处，所受磁场 力为零，能判断该处的磁感应强度为零吗？ 提示：不能。若电流元平行于磁场方向放入磁场中，所受磁 场力为零，但该处的磁感应强度却不为零
导航 试探电荷放在电场中的某点,若受静电力为零,则可判断该 点的电场强度为零。若电流元放在磁场中的某处,所受磁场 力为零,能判断该处的磁感应强度为零吗? 提示：不能。若电流元平行于磁场方向放入磁场中,所受磁 场力为零,但该处的磁感应强度却不为零
