导 ①保持磁场中导线长度不变，改变 ,观察直导 线摆动角度大小来比较磁场力大小。 ②保持电流大小不变，改变磁场中 ,通过观察 直导线摆动角度大小比较磁场力大小。 ③实验结论：直导线与磁场垂直时，它受力大小既与导线的 长度成 ,又与导线中的电流成
导航 ①保持磁场中导线长度不变,改变 电流大小 ,观察直导 线摆动角度大小来比较磁场力大小。 ②保持电流大小不变,改变磁场中 导线长度 ,通过观察 直导线摆动角度大小比较磁场力大小。 ③实验结论:直导线与磁场垂直时,它受力大小既与导线的 长度l成 正比 ,又与导线中的电流I成 正比
3.磁感应强度。 ()定义：在磁场中 于磁场方向放置的通电导线，所受的 磁场力F跟电流I和导线长度的乘积I的比值叫磁感应强度。 (2)公式： 3)单位：国际单位是 ,简称特，国际符号是 Am° (4)磁感应强度是矢量：它的方向就是该处小磁针静止时 极所指的方向
导航 3.磁感应强度。 (1)定义:在磁场中 垂直 于磁场方向放置的通电导线,所受的 磁场力F跟电流I和导线长度l的乘积Il的比值叫磁感应强度。 (2)公式: B= 。 (3)单位:国际单位是 特斯拉 ,简称特,国际符号是 T , 1 T= 。 (4)磁感应强度是矢量:它的方向就是该处小磁针静止时 N 极所指的方向。 𝑭 𝑰𝒍 1 𝐍 𝐀·𝐦
导 微判断()磁场的方向就是小磁针静止时所受合力的方向。 )× (2)通电导线在磁场中某处受磁场的作用力为零，在该处磁 感应强度一定为零。(×) (3)电流为、长度为的通电导线放入磁感应强度为B的磁 场中受力的大小一定是F=B。(×) (4)磁场中某处的磁感应强度大小与有无小磁针无关，与有 无通电导线也无关。（√） (⑤)公式B=元说明B与F成正比，与成反比。(×)
导航 微判断 (1)磁场的方向就是小磁针静止时所受合力的方向。 ( ) (2)通电导线在磁场中某处受磁场的作用力为零,在该处磁 感应强度一定为零。( ) (3)电流为I、长度为l的通电导线放入磁感应强度为B的磁 场中受力的大小一定是F=IlB。( ) (4)磁场中某处的磁感应强度大小与有无小磁针无关,与有 无通电导线也无关。( ) (5)公式B= 说明B与F成正比,与Il成反比。( ) 𝑭 𝑰𝒍 × × × × √
导 二、匀强磁场 1定义：各点的磁感应强度的大小 、方向 的磁 场。 2.磁感线特点：间隔 的平行直线。 微训练在匀强磁场中某处P放一个长度为=20cm、通电电流=0.5 A的直导线，测得它受到的最大磁场力F=1.0N,其方向竖直向上。现将 该通电导线从磁场中撤走，则P处的磁感应强度是多少？方向能判断吗？ 提示：导体受到的是最大磁场力F=1.0N,可知导体与磁场方向垂直， 由B=元解得B=I0T。由于磁场力的方向是竖直向上的，故可判定磁场 的方向一定不会竖直向上，因为二者是互相垂直的关系，方向可有多种 情况。撤走导线后，P处的磁感应强度不变，仍为10T
导航 二、匀强磁场 1.定义:各点的磁感应强度的大小 相等 、方向 相同 的磁 场。 2.磁感线特点:间隔 相等 的平行直线。 微训练在匀强磁场中某处P放一个长度为l=20 cm、通电电流I=0.5 A的直导线,测得它受到的最大磁场力F=1.0 N,其方向竖直向上。现将 该通电导线从磁场中撤走,则P处的磁感应强度是多少?方向能判断吗? 提示：导体受到的是最大磁场力F=1.0 N,可知导体与磁场方向垂直, 由B= 解得B=10 T。由于磁场力的方向是竖直向上的,故可判定磁场 的方向一定不会竖直向上,因为二者是互相垂直的关系,方向可有多种 情况。撤走导线后,P处的磁感应强度不变,仍为10 T。 𝑭 𝑰𝒍

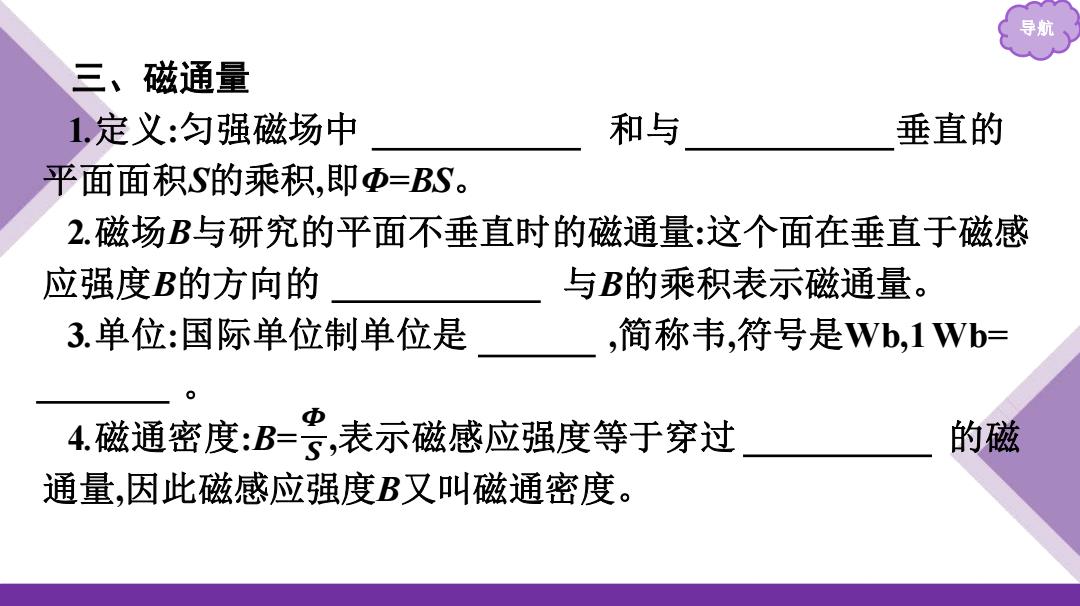

导期 三、磁通量 1,定义：匀强磁场中 和与 垂直的 平面面积S的乘积，即Φ=BS。 2.磁场B与研究的平面不垂直时的磁通量：这个面在垂直于磁感 应强度B的方向的 与B的乘积表示磁通量。 3.单位：国际单位制单位是 ,简称韦，符号是Wb,1Wb= qD 4.磁通密度：B=5,表示磁感应强度等于穿过 的磁 通量，因此磁感应强度B又叫磁通密度
导航 三、磁通量 1.定义:匀强磁场中 磁感应强度 和与 磁场方向 垂直的 平面面积S的乘积,即Φ=BS。 2.磁场B与研究的平面不垂直时的磁通量:这个面在垂直于磁感 应强度B的方向的 投影面积S' 与B的乘积表示磁通量。 3.单位:国际单位制单位是 韦伯 ,简称韦,符号是Wb,1 Wb= 1 T·m2 。 4.磁通密度:B= ,表示磁感应强度等于穿过 单位面积 的磁 通量,因此磁感应强度B又叫磁通密度。 𝜱 𝑺
