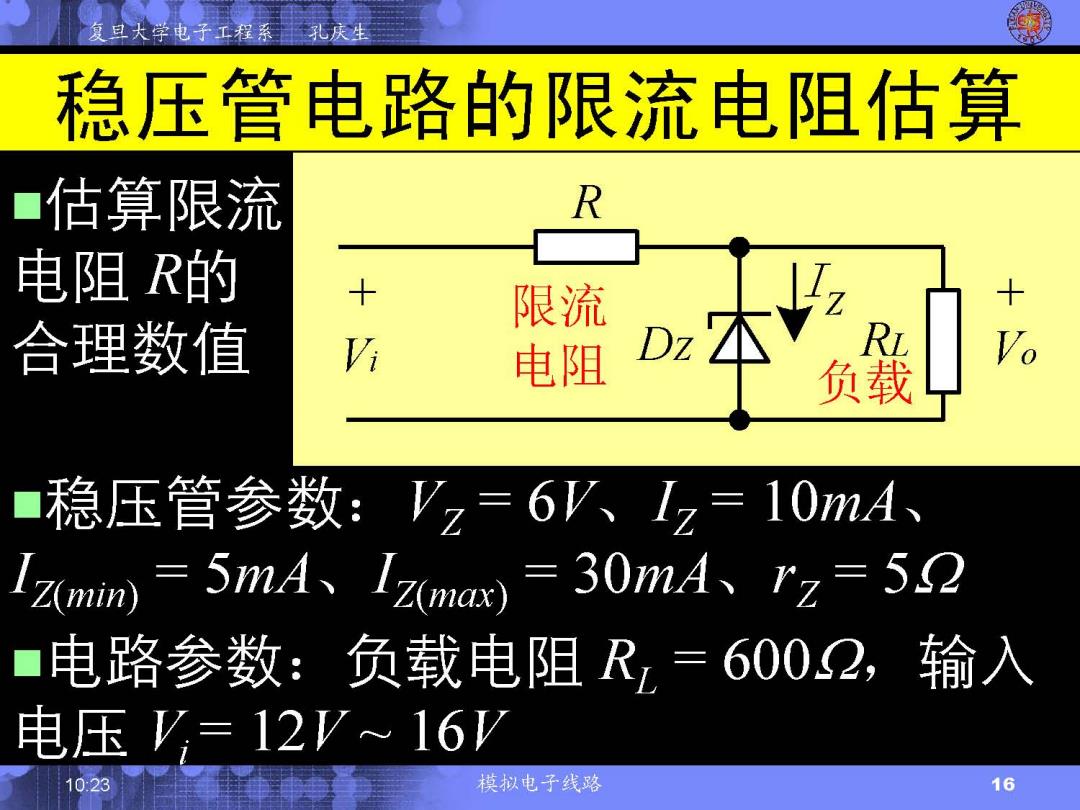

复旦大学电子工程系 庆生 稳压管电路的限流电阻估算 ■估算限流 R 电阻R的 十 限流 合理数值 Vi 电阻 D本1 Vo 负载 ■稳压管参数：V,=6V、I2=10mA、 IZmm=5mA、Izma=30mA、rz=52 ■电路参数：负载电阻R,=6002,输入 电压V=12V~16V 10:23 模拟电子线路 16

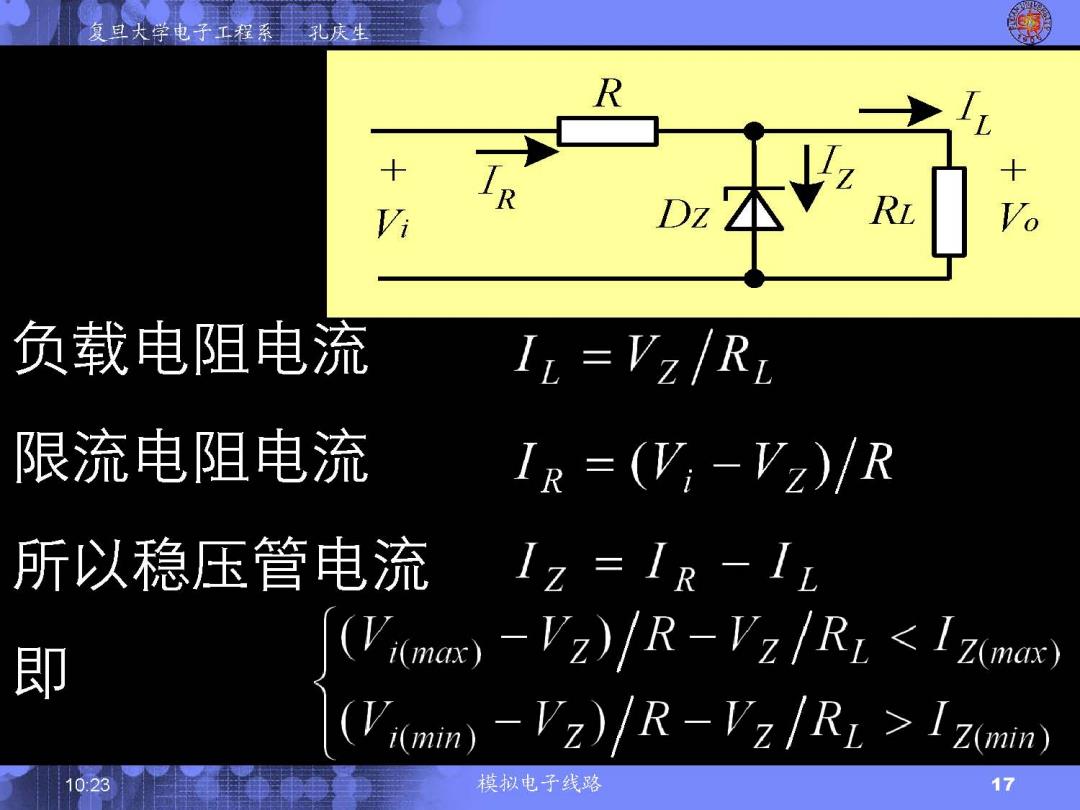

复旦大学电子工程系孔庆生 V 负载电阻电流 IL=Vz/RL 限流电阻电流 IR=(V:-Vz)/R 所以稳压管电流 =2 即 (Vimax)-V2)/R-Vz/R1<Iz(mas) (Vxmin)-Vz)/R-Vz /RL>Iz(mim) 1023 模拟电子线路 17

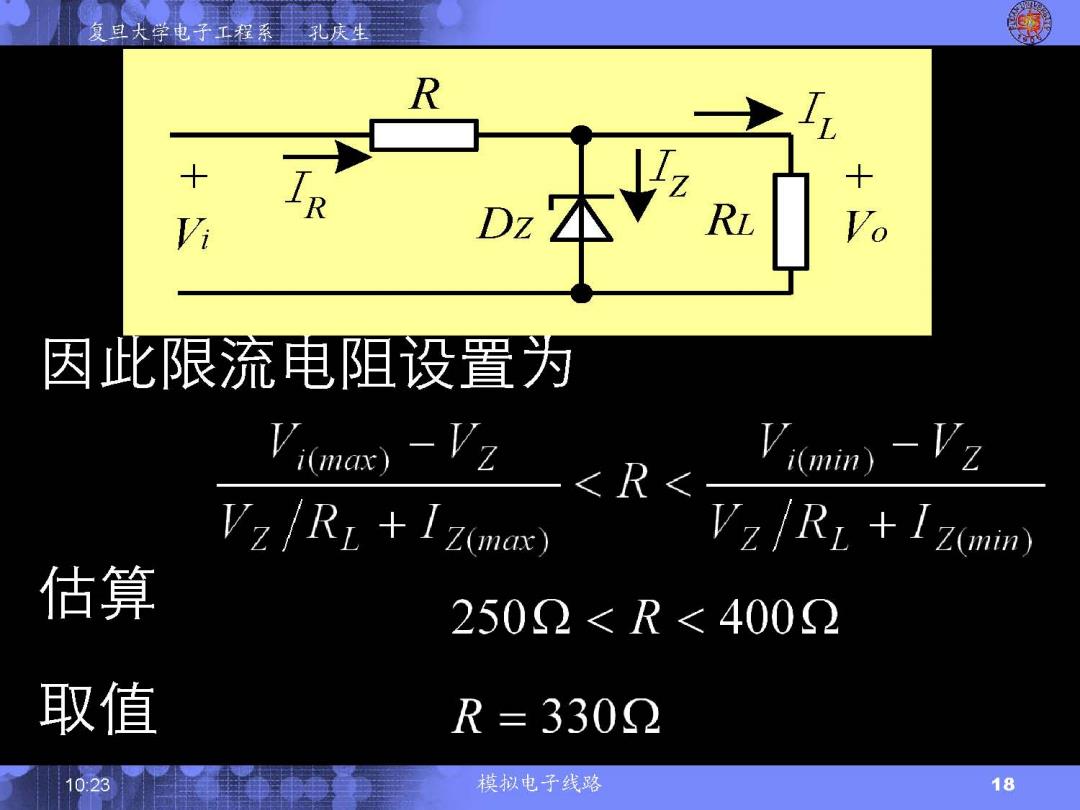

复旦大学电子工程系孔庆生 R IR Vi Vo 因此限流电阻设置为 )-Vz Vr(min)-V2 Vz /RL+Iz(max) Vz /RL+1z(min 估算 2502<R<400S2 取值 R 3300 1023 模拟电子线路 18
