复旦大学电子工程系孔庆生 电源滤波 ■纹波系数 S= AV V 0 T/2- ■恒流放电 C≈ T.I I T/2 2S.V。2f.SV 10:23 模拟电子线路 11

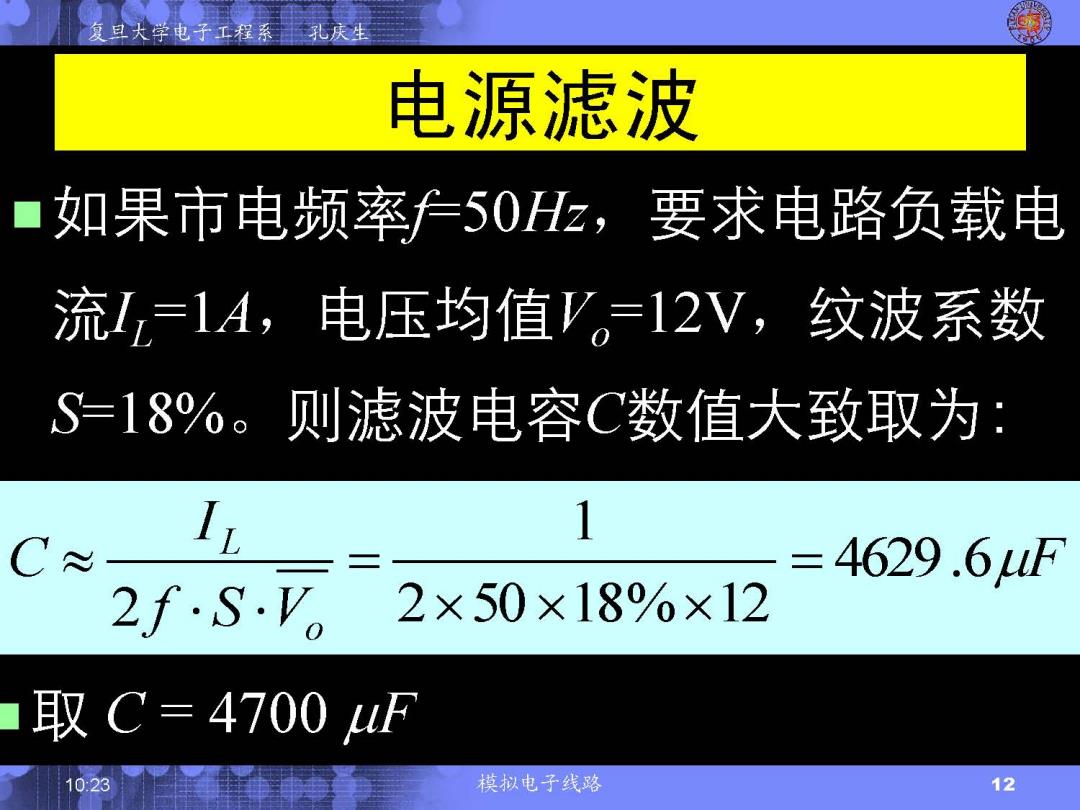

复旦大学电子工程系孔庆生 电源滤波 ■如果市电频率50Hz,要求电路负载电 流I=1A,电压均值V。=12V,纹波系数 S-18%。则滤波电容C数值大致取为： 1 C≈ =4629.6F 2f.S.V。 2×50×18%×12 取C=4700F 1023 模拟电子线路 12

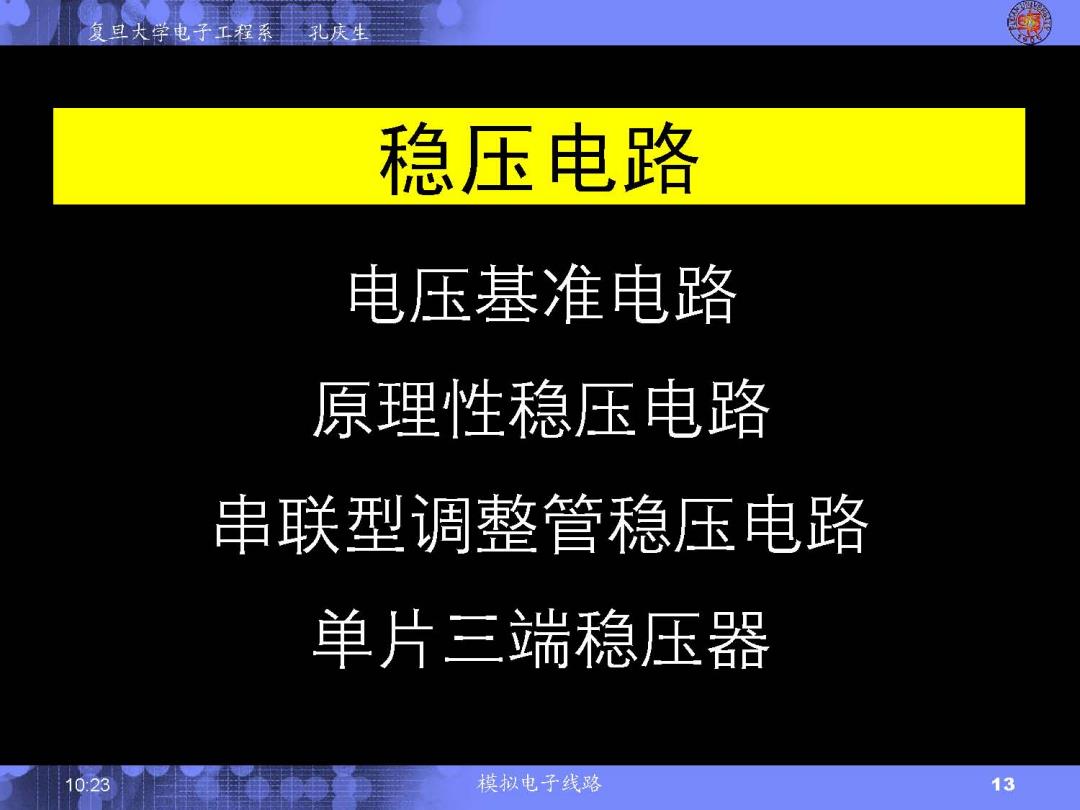

复旦大学电子工程系孔庆生 9 稳压电路 电压基准电路 原理性稳压电路 串联型调整管稳压电路 单片三端稳压器 10:23 模拟电子线路 13

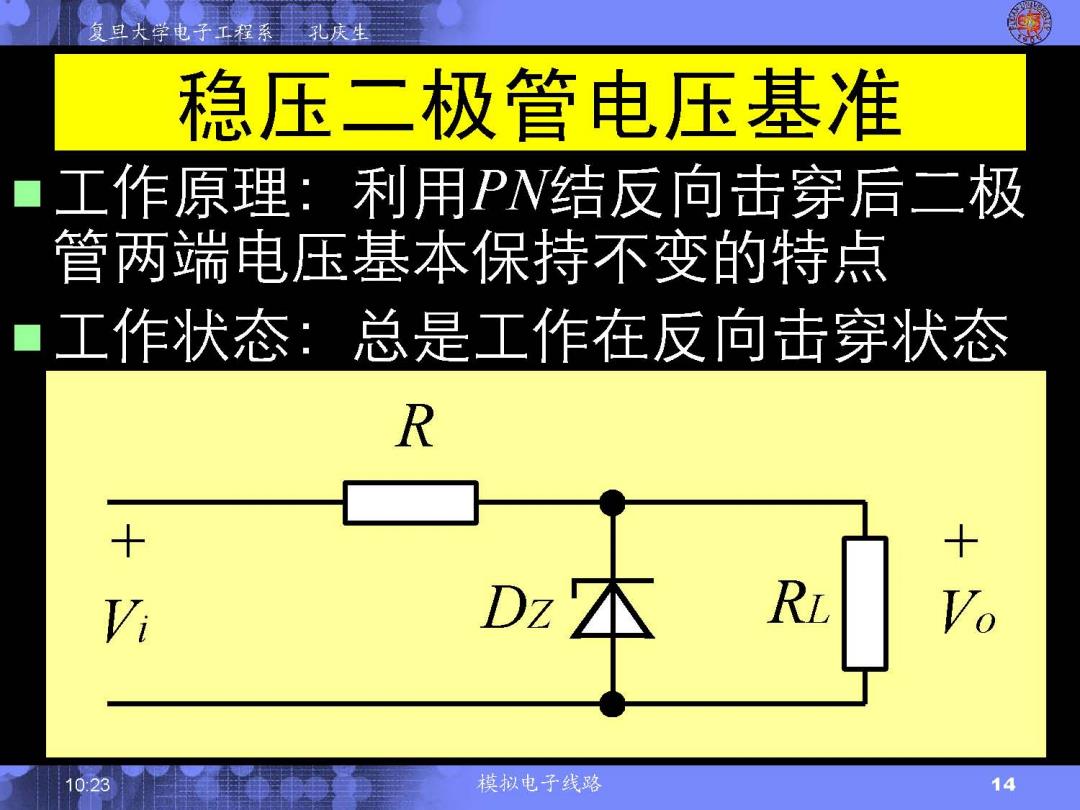

复旦大学电子工程系庆生 稳压二极管电压基准 ■工作原理：利用PW结反向击穿后二极 管两端电压基本保持不变的特点 ■工作状态：总是工作在反向击穿状态 R 十 Vi Dz本 Vo 10:23 模拟电子线路 14

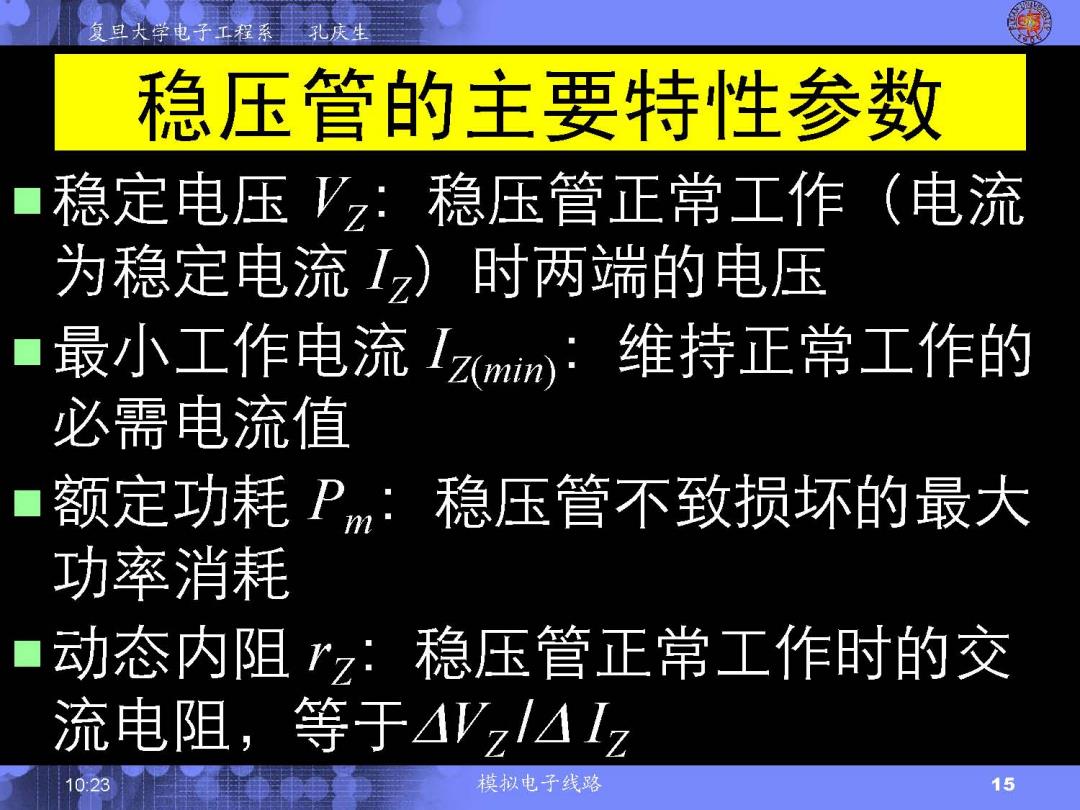

复旦大学电子工程系 孔庆生 稳压管的主要特性参数 稳定电压V,:稳压管正常工作（电流 为稳定电流I)时两端的电压 最小工作电流IZmm:兰 维持正常工作的 必需电流值 ■ 额定功耗P:稳压管不致损坏的最大 功率消耗 ■ 动态内阻r:稳压管正常工作时的交 流电阻，等于AVz/AI2 10 23 模拟电子线路 15
