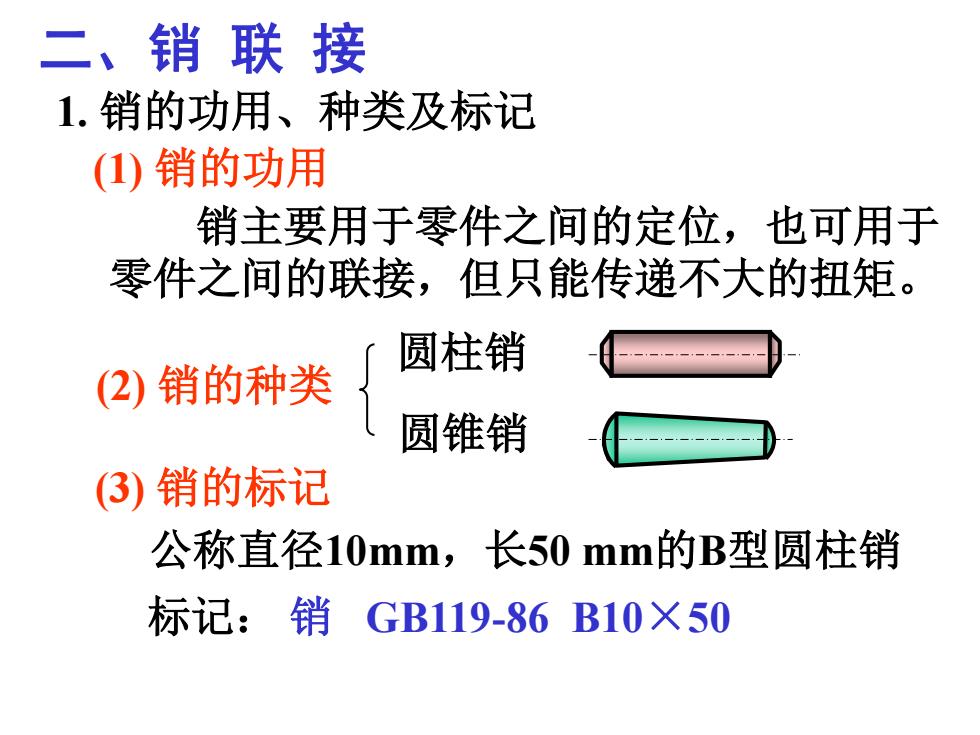

二、销联接 1.销的功用、种类及标记 ()销的功用 销主要用于零件之间的定位，也可用于 零件之间的联接，但只能传递不大的扭矩。 圆柱销 (2)销的种类 圆锥销 (3)销的标记 公称直径10mm,长50mm的B型圆柱销 标记：销 GB119-86B10×50
1. 销的功用、种类及标记 (1) 销的功用 销主要用于零件之间的定位，也可用于 零件之间的联接，但只能传递不大的扭矩。 (2) 销的种类 圆柱销 圆锥销 (3) 销的标记 公称直径10mm，长50 mm的B型圆柱销 标记： 销 GB119-86 B10×50 二、销 联 接

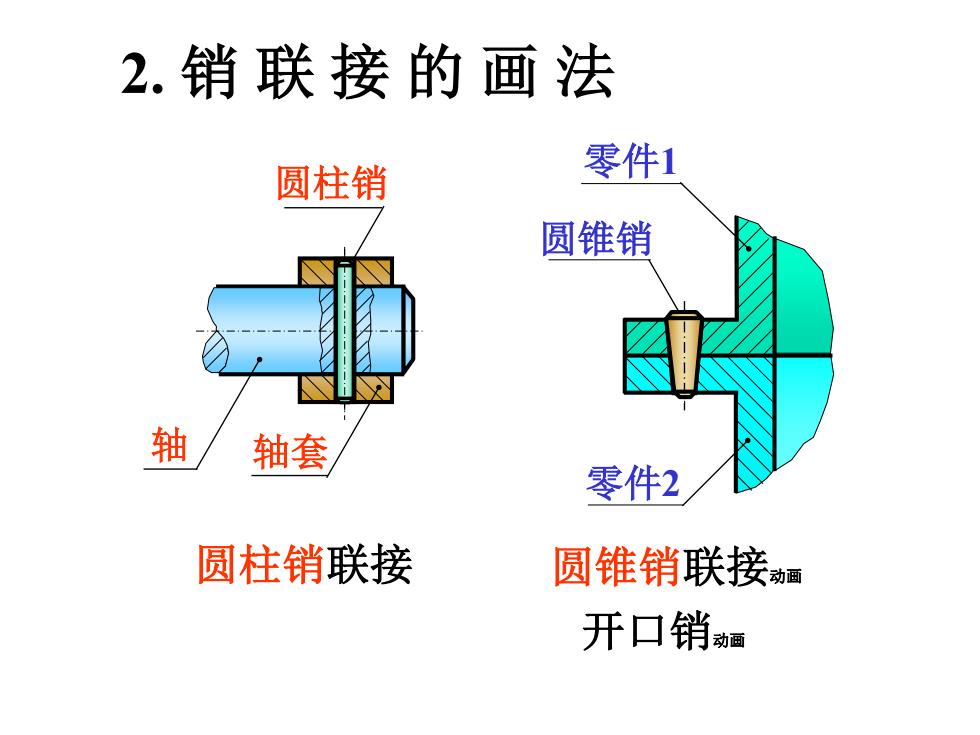

2.销联接的画法 圆柱销 零件1 圆锥销 轴 轴套 零件2 圆柱销联接 圆锥销联接动画 开口销动画
零件1 圆锥销 零件2 轴 轴套 2. 销 联 接 的 画 法 圆柱销 圆柱销联接 圆锥销联接动画 开口销动画

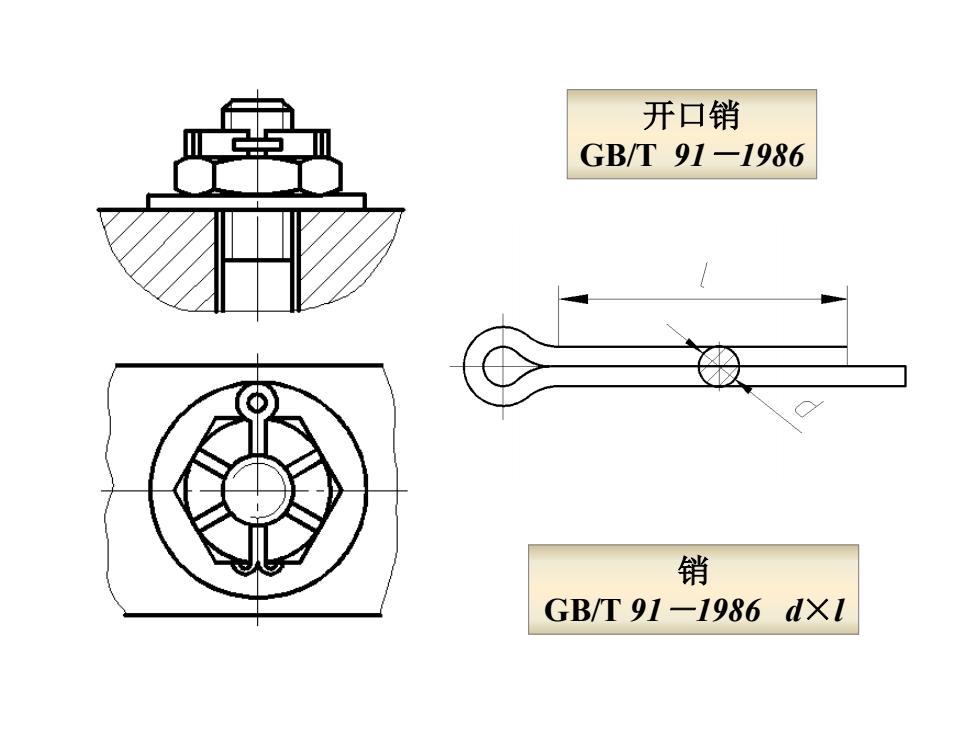

开口销 GB/T91-1986 销 GB/T91-1986d×1
开口销 GB/T 91－1986 销 GB/T 91－1986 d×l

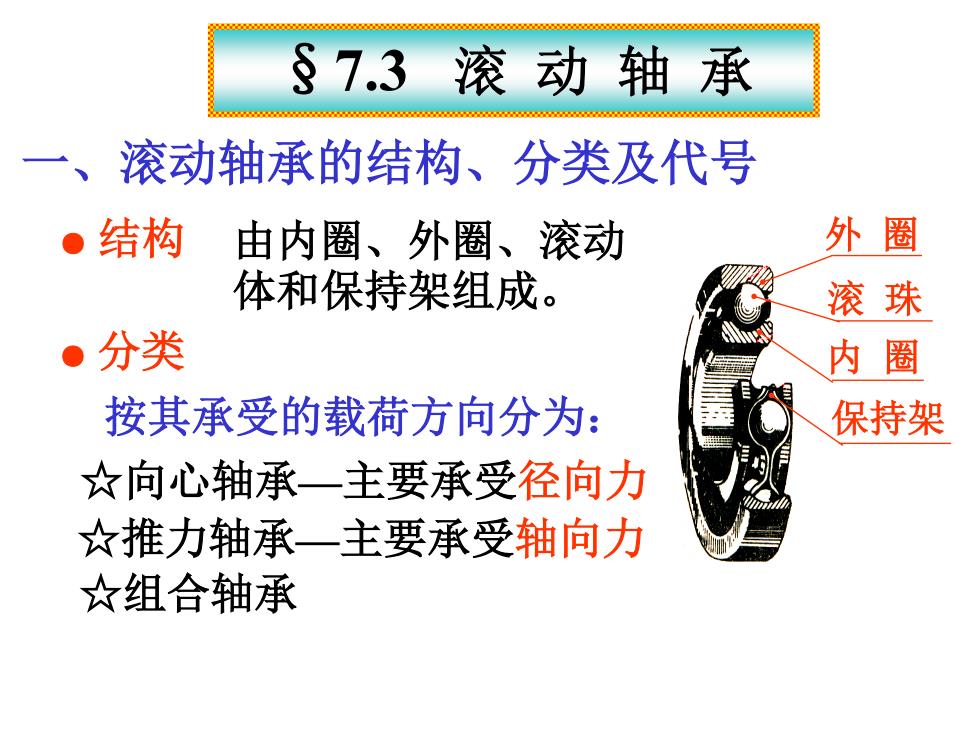

§7.3滚动轴承 一、 滚动轴承的结构、分类及代号 ·结构 由内圈、外圈、滚动 外圈 体和保持架组成。 滚珠 ·分类 内圈 按其承受的载荷方向分为： 保持架 ☆向心轴承一主要承受径向力 ☆推力轴承一主要承受轴向力 ☆组合轴承
外 圈 滚 珠 内 圈 保持架 一、滚动轴承的结构、分类及代号 ● 结构 由内圈、外圈、滚动 体和保持架组成。 ● 分类 ☆向心轴承—主要承受径向力 ☆推力轴承—主要承受轴向力 ☆组合轴承 §7.3 滚 动 轴 承 按其承受的载荷方向分为：

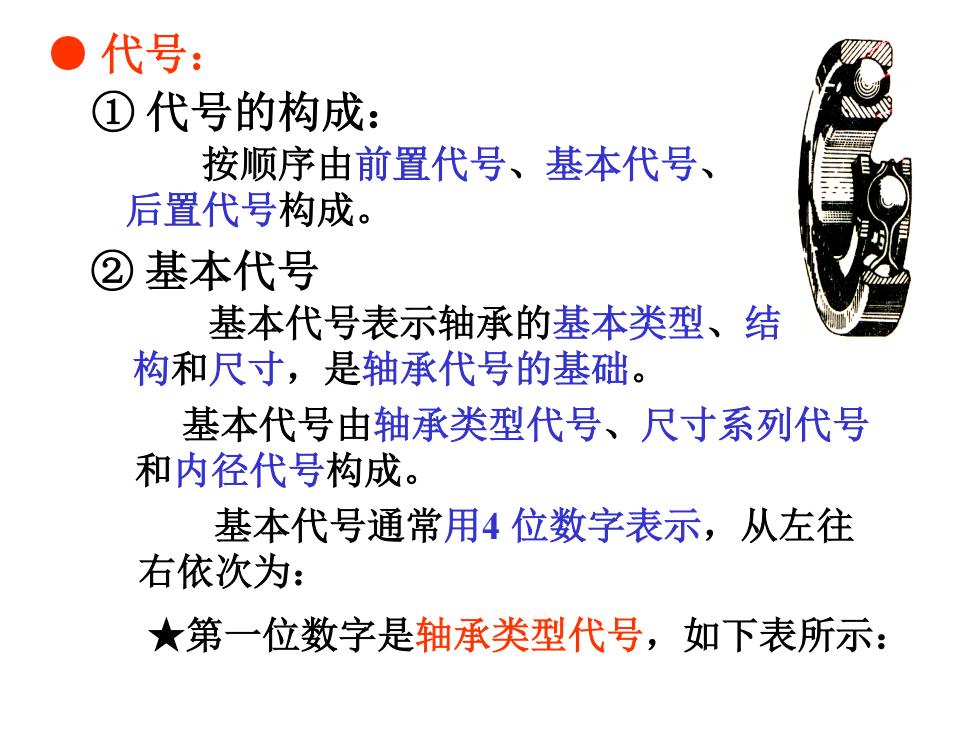

代号： ①代号的构成： 按顺序由前置代号、基本代号、 后置代号构成。 ② 基本代号 基本代号表示轴承的基本类型、结 构和尺寸，是轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号 和内径代号构成。 基本代号通常用4位数字表示，从左往 右依次为： ★第一位数字是轴承类型代号，如下表所示：
● 代号： ① 代号的构成： ② 基本代号 按顺序由前置代号、基本代号、 后置代号构成。 基本代号表示轴承的基本类型、结 构和尺寸，是轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号 和内径代号构成。 基本代号通常用4 位数字表示，从左往 右依次为： ★第一位数字是轴承类型代号，如下表所示：
