山东理工大客第六章相平衡SHANDONGUNIVERSITYOFTECHNOLOGY相律$6.1$6.2单组分系统相图$6.3二组分系统理想液态混合物气一液平衡相图$6.4二组分真实液态混合物气-液平衡相图$6.5精馏原理$6.6二组分液态部分互溶及完全不互溶系统的气一液平衡相图S6.7二组分固相不互溶系统液-固平衡相图86.8生成化合物的二组分凝聚系统相图S6.9二组分固态互溶系统液－固平衡相图
2 §6.1 相律 §6.2 单组分系统相图 §6.3 二组分系统理想液态混合物气–液平衡相图 §6.4 二组分真实液态混合物气 – 液平衡相图 §6.5 精馏原理 §6.6 二组分液态部分互溶及完全不互溶 系统的气–液平衡相图 第六章 相平衡 §6.7 二组分固相不互溶系统液–固平衡相图 §6.8 生成化合物的二组分凝聚系统相图 §6.9 二组分固态互溶系统液–固平衡相图

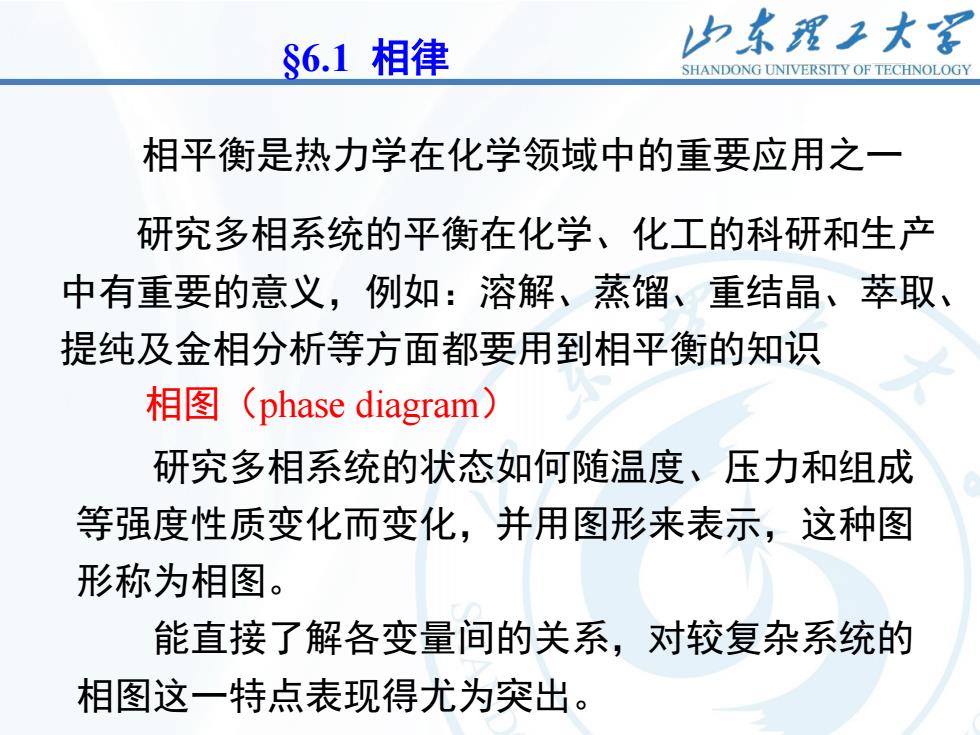

山东理工大客$6.1 相律SHANDONGUNIVERSITYOFTECHNOLOGY相平衡是热力学在化学领域中的重要应用之一研究多相系统的平衡在化学、化工的科研和生产中有重要的意义，例如：溶解、蒸馏、重结晶、萃取、提纯及金相分析等方面都要用到相平衡的知识相图(phase diagram)研究多相系统的状态如何随温度、压力和组成等强度性质变化而变化，并用图形来表示，这种图形称为相图。能直接了解各变量间的关系，对较复杂系统的相图这一特点表现得尤为突出
3 §6.1 相律 相平衡是热力学在化学领域中的重要应用之一 相图（phase diagram） 研究多相系统的平衡在化学、化工的科研和生产 中有重要的意义，例如：溶解、蒸馏、重结晶、萃取、 提纯及金相分析等方面都要用到相平衡的知识 研究多相系统的状态如何随温度、压力和组成 等强度性质变化而变化，并用图形来表示，这种图 形称为相图。 能直接了解各变量间的关系，对较复杂系统的 相图这一特点表现得尤为突出
山东理工大客$6.1相律SHANDONGUNIVERSITYOFTECHNOLOGY在详细讨论相平衡之前，让我们首先回答这样一个一般问题，即，要定义一个多相、多组分系统的平衡态需要多少个独立变量？1.系统的强度变量决定系统的相平衡(1)单相、多组分系统对一个单相、多组分系统，实验结果表明系统的平衡态由温度T，压力p及各组分的物质的量决定：E = E(T,p,n,,n,,K,ns)I = I(T,p,X,,X,K,xsＳ+２即系统的变量数为
4 在详细讨论相平衡之前，让我们首先回答这样一个一般 问题，即，要定义一个多相、多组分系统的平衡态需要多 少个独立变量？ 1. 系统的强度变量决定系统的相平衡 (1) 单相、多组分系统 对一个单相、多组分系统，实验结果表明系统的平衡态 由温度 T，压力 p 及各组分的物质的量决定： §6.1 相律 即系统的变量数为

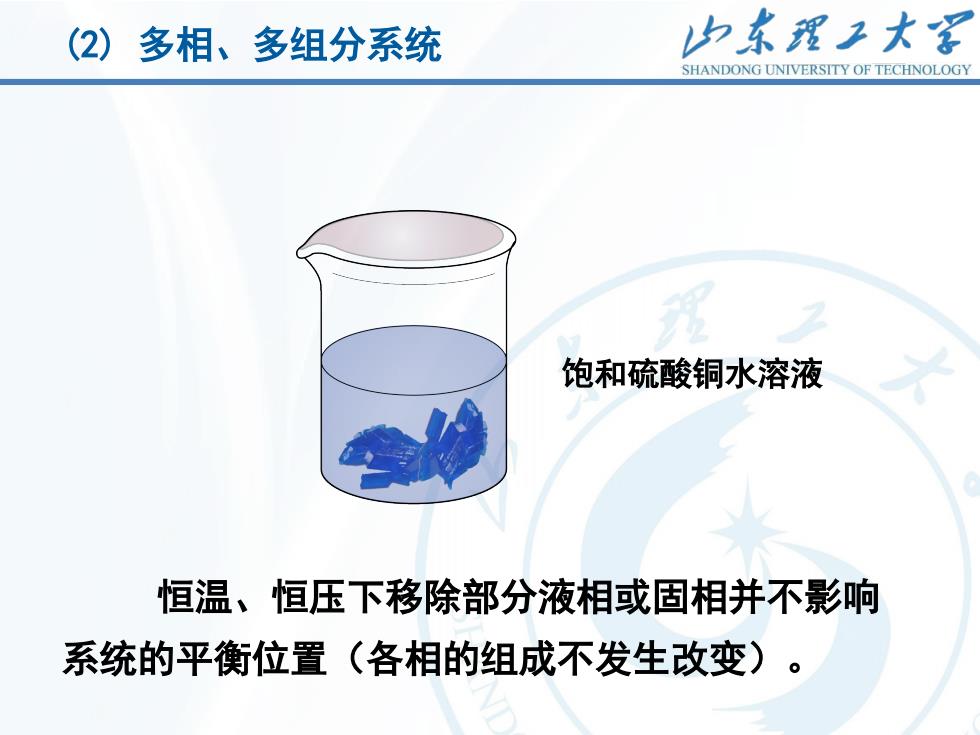

山东理工大客(2)多相、多组分系统SHANDONGUNIVERSITYOFTECHNOLOGYH饱和硫酸铜水溶液恒温、恒压下移除部分液相或固相并不影响系统的平衡位置（各相的组成不发生改变）
5 (2) 多相、多组分系统 饱和硫酸铜水溶液 恒温、恒压下移除部分液相或固相并不影响 系统的平衡位置（各相的组成不发生改变）

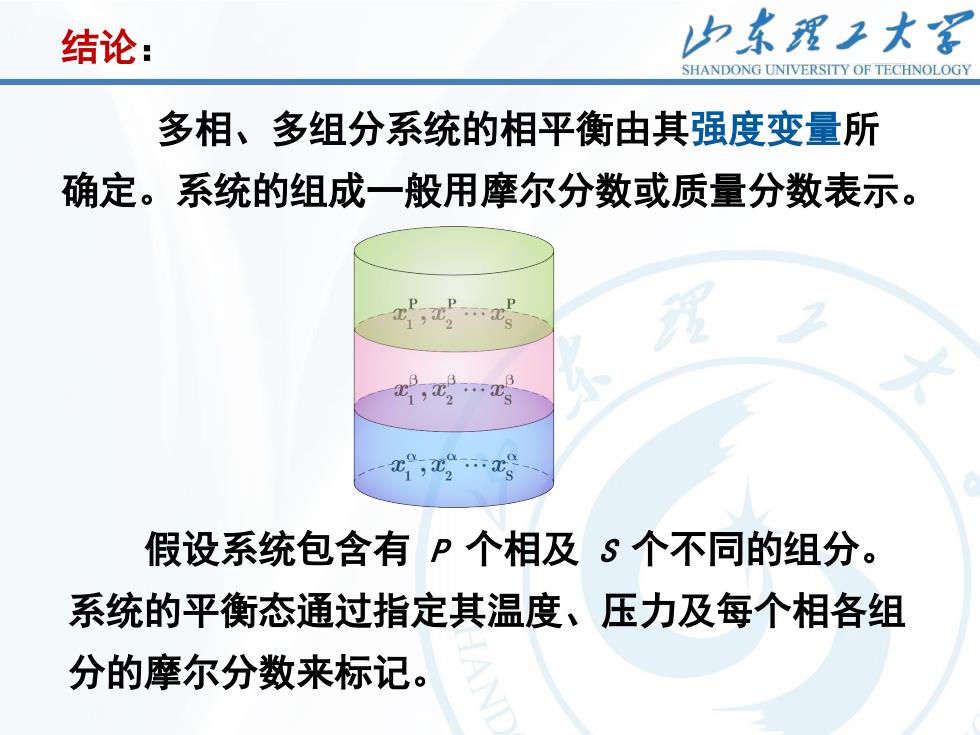

山东理工大客结论：SHANDONGUNIVERSITYOFTECHNOLOGY多相、多组分系统的相平衡由其强度变量所确定。系统的组成一般用摩尔分数或质量分数表示假设系统包含有P个相及S个不同的组分。系统的平衡态通过指定其温度、压力及每个相各组分的摩尔分数来标记
6 结论： 多相、多组分系统的相平衡由其强度变量所 确定。系统的组成一般用摩尔分数或质量分数表示。 假设系统包含有 P 个相及 S 个不同的组分。 系统的平衡态通过指定其温度、压力及每个相各组 分的摩尔分数来标记
