第一节 概述 什么是数字电路？ 要回答上述问题，则必须明确“数字”这个术语。自然界有各种 各样的物理量，就其变化规律而言，只有两类：一类是模拟量，另一 类是数字量。 模拟量：随着时间的连续变其值作连续变化的（时间上和物理量 数值均连续变化)物理量叫模拟量。 连续信昱（模拟信号)：表示模拟量的信号。 摸拟电路：工作在模拟信号下的电子电路。 数字量：在时间上和数值上均是离散的物理量

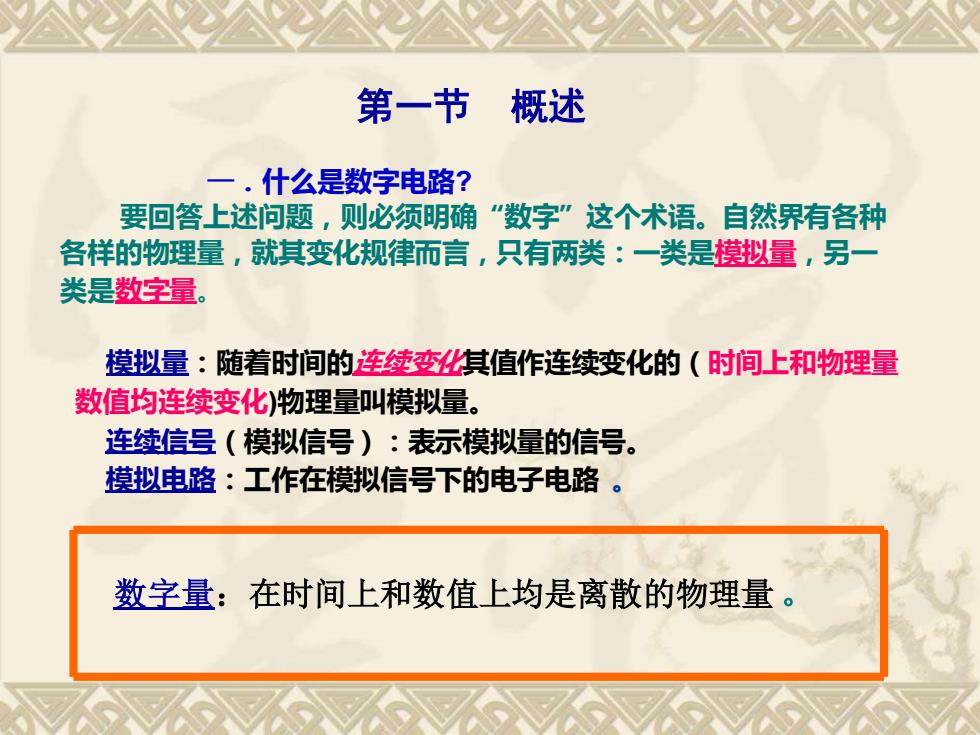

一．什么是数字电路? 要回答上述问题，则必须明确“数字”这个术语。自然界有各种 各样的物理量，就其变化规律而言，只有两类：一类是模拟量，另一 类是数字量。 模拟量：随着时间的连续变化其值作连续变化的（时间上和物理量 数值均连续变化)物理量叫模拟量。 连续信号（模拟信号）：表示模拟量的信号。 模拟电路：工作在模拟信号下的电子电路 。 数字量：在时间上和数值上均是离散的物理量 。 第一节 概述

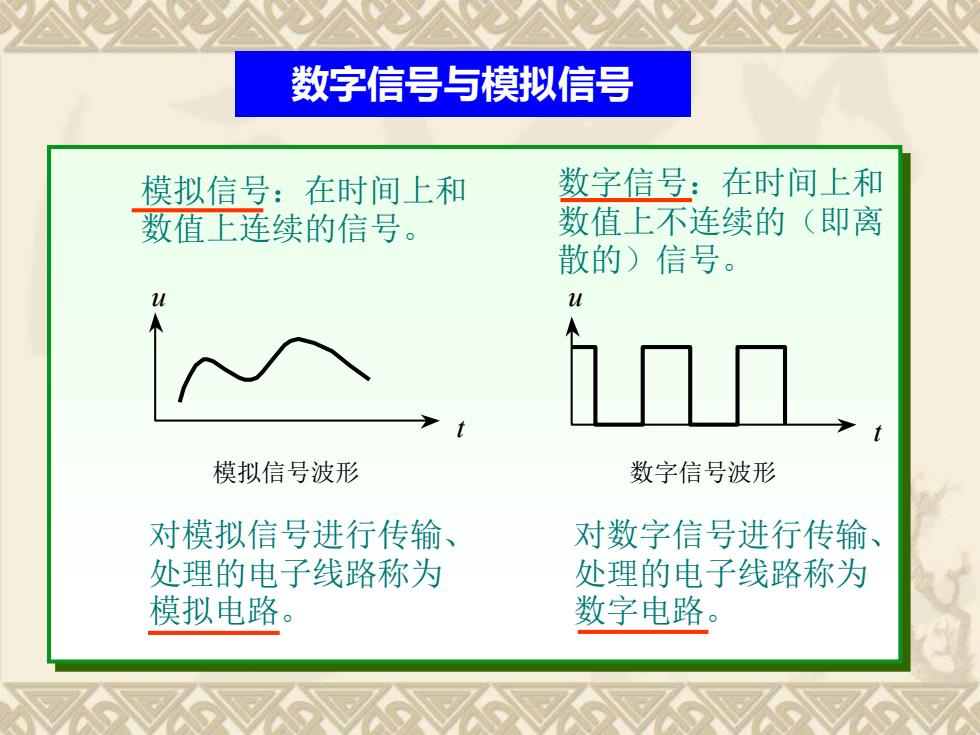

数字信号与模拟信号 模拟信号：在时间上和 数字信号：在时间上和 数值上莲续的信号。 数值上不连续的（即离 散的)信号。 模拟信号波形 数字信号波形 对模拟信号进行传输、 对数字信号进行传输、 处理的电子线路称为 处理的电子线路称为 模拟电路。 数字电路
模拟信号：在时间上和 数值上连续的信号。 数字信号：在时间上和 数值上不连续的（即离 散的）信号。 u u 模拟信号波形 数字信号波形 t t 对模拟信号进行传输、 处理的电子线路称为 模拟电路。 对数字信号进行传输、 处理的电子线路称为 数字电路。 数字信号与模拟信号
数字电路的的特点与分类 1、数字电路的特点 (1)工作信号是二进制的数字信号，在时间上和 数值上是离散的（不连续），反映在电路上就是 低电平和高电平两种状态（即0和1两个逻辑值）。 (2)在数字电路中，研究的主要问题是电路的逻 辑功能，即输入信号的状态和输出信号的状态之 间的关系。 (3)对组成数字电路的元器件的精度要求不高， 只要在工作时能够可靠地区分0和两种状态即可：

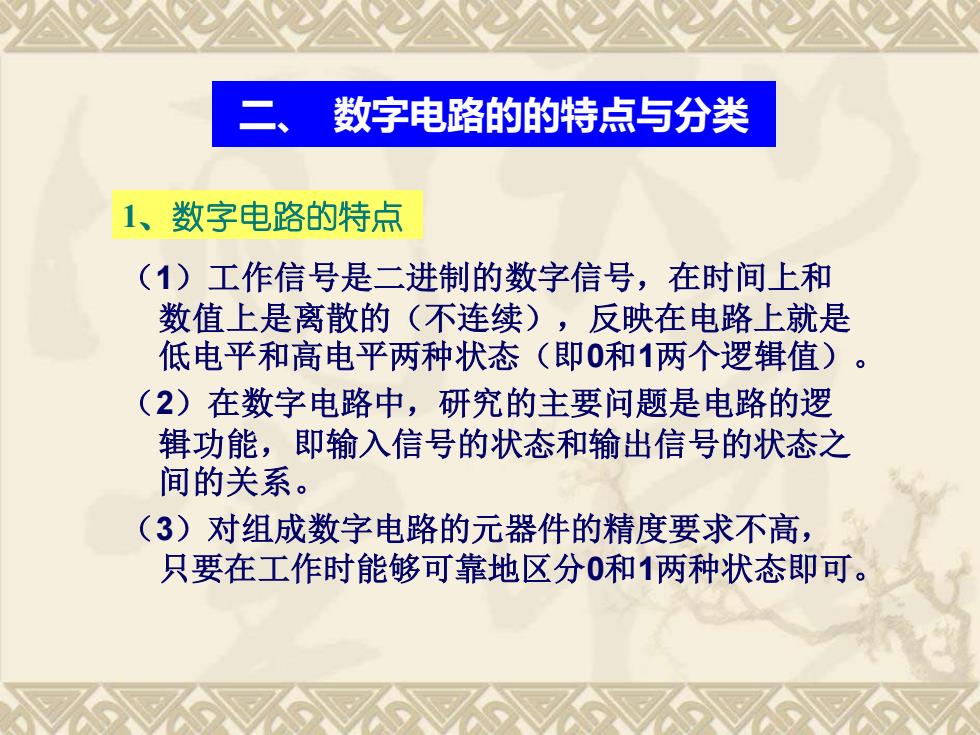

二、 数字电路的的特点与分类 （1）工作信号是二进制的数字信号，在时间上和 数值上是离散的（不连续），反映在电路上就是 低电平和高电平两种状态（即0和1两个逻辑值）。 （2）在数字电路中，研究的主要问题是电路的逻 辑功能，即输入信号的状态和输出信号的状态之 间的关系。 （3）对组成数字电路的元器件的精度要求不高， 只要在工作时能够可靠地区分0和1两种状态即可。 1、数字电路的特点

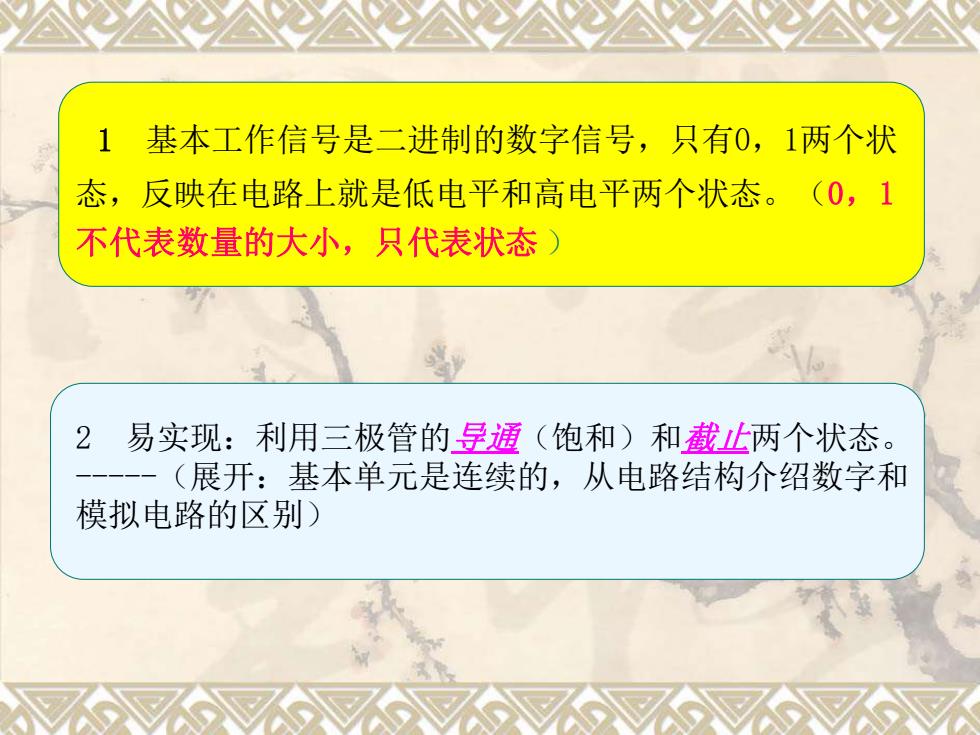

1 基本工作信号是二进制的数字信号，只有0,1两个状 态，反映在电路上就是低电平和高电平两个状态。(0,1 不代表数量的大小，只代表状态》 2 易实现：利用三极管的导通（饱和）和截止两个状态。 (展开：基本单元是连续的，从电路结构介绍数字和 模拟电路的区别)
1 基本工作信号是二进制的数字信号，只有0，1两个状 态，反映在电路上就是低电平和高电平两个状态。（0，1 不代表数量的大小，只代表状态 ） 2 易实现：利用三极管的导通（饱和）和截止两个状态。 -（展开：基本单元是连续的，从电路结构介绍数字和 模拟电路的区别）

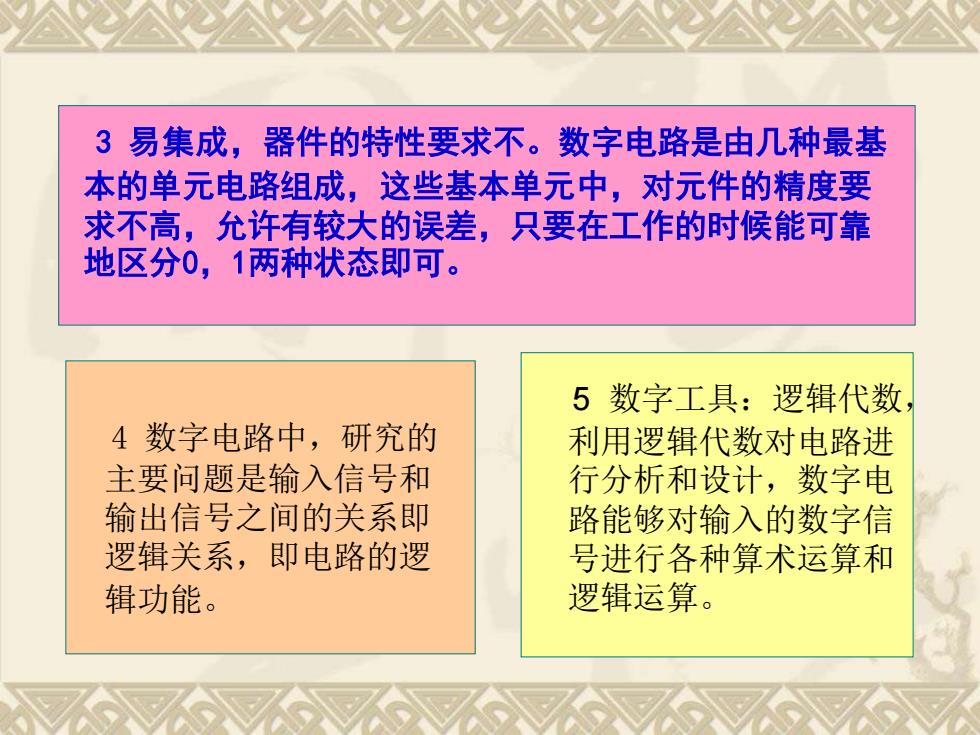

3易集成，器件的特性要求不。数字电路是由几种最基 本的单元电路组成，这些基本单元中，对元件的精度要 求不高，允许有较大的误差，只要在工作的时候能可靠 地区分0,1两种状态即可。 5数字工具：逻辑代数 4数字电路中，研究的 利用逻辑代数对电路进 主要问题是输入信号和 行分析和设计，数字电 输出信号之间的关系即 路能够对输入的数字信 逻辑关系，即电路的逻 号进行各种算术运算和 辑功能。 逻辑运算
3 易集成，器件的特性要求不。数字电路是由几种最基 本的单元电路组成，这些基本单元中，对元件的精度要 求不高，允许有较大的误差，只要在工作的时候能可靠 地区分0，1两种状态即可。 4 数字电路中，研究的 主要问题是输入信号和 输出信号之间的关系即 逻辑关系，即电路的逻 辑功能。 5 数字工具：逻辑代数， 利用逻辑代数对电路进 行分析和设计，数字电 路能够对输入的数字信 号进行各种算术运算和 逻辑运算
