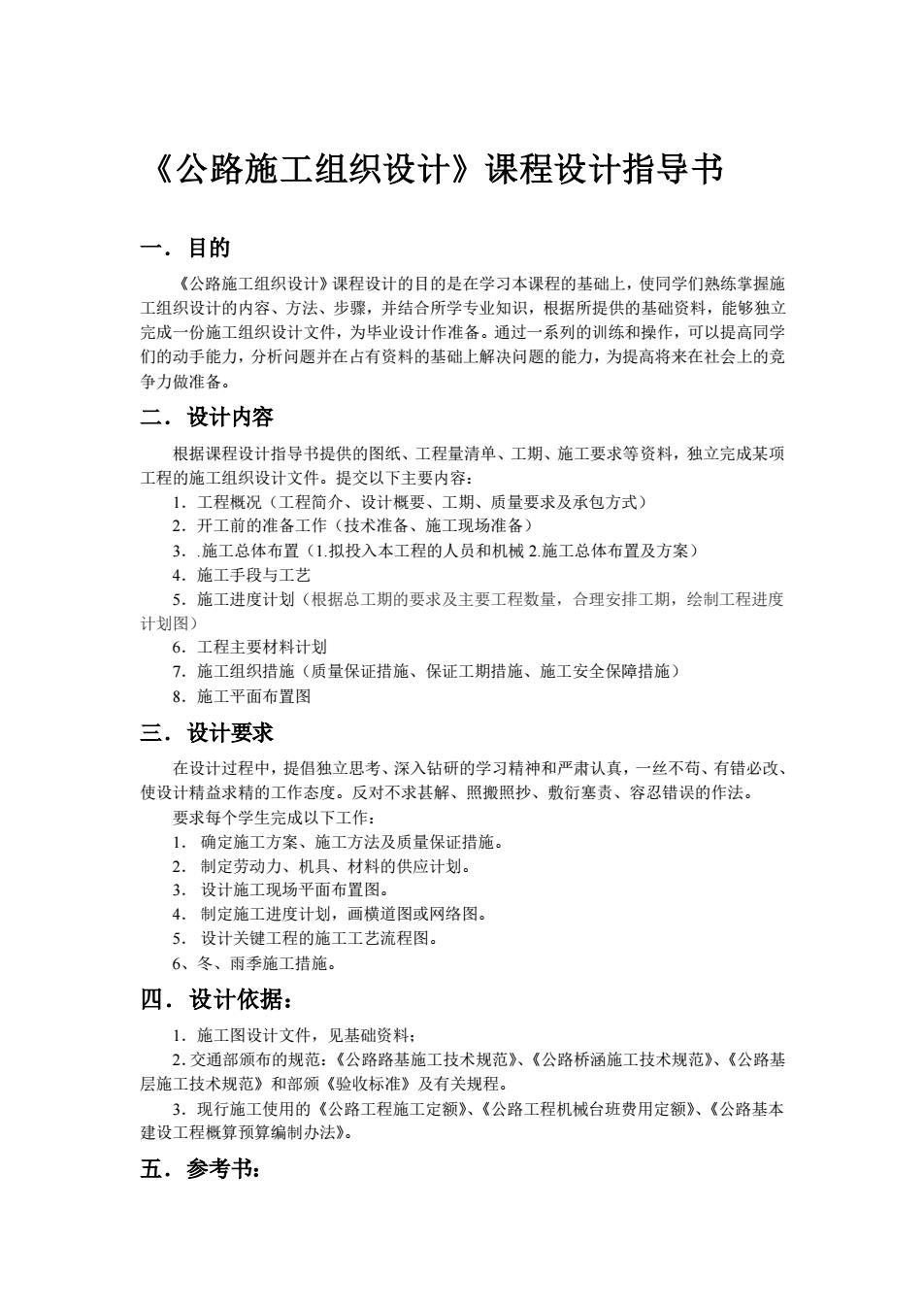

《公路施工组织设计》课程设计指导书 一.目的 《公路施工组织设计》课程设计的目的是在学习本课程的基础上,使同学们熟练掌握施 工组织设计的内容、方法、步骤,并结合所学专业知识,根据所提供的基础资料,能够独 完成一份施工组织设计文件,为毕业设计作准备。通过一系列的训练和操作,可以提高同学 们的动手能力,分析问题并在占有资料的基础上解决问题的能力,为提高将来在社会上的竞 争力做准各。 二.设计内容 根据课程设计指导书提供的图纸、工程量清单、工期、施工要求等资料,独立完成某项 工程的施工组织设计文件。提交以下主要内容: 1.工程概况(工程简介、设计概要、工期、质量要求及承包方式) 2.开工前的准备工作(技术准备、施工现场准备) 3.,施工总体布置(1.拟投入本工程的人员和机械2.施工总体布置及方案 4,施工手段与工艺 5.施工进度计划(根据总工期的要求及主要工程数量,合理安排工期,绘制工程进度 计划图) 6,工程主要材料计划 7.施工组织措施(质量保证措施、保证工期措施、施工安全保障措施) 8.施工平面布置图 三.设计要求 在设计过程中,提倡独立思考、深入钻研的学习精神和严肃认真,一丝不苟、有错必改、 使设计精益求精的工作态度。反对不求甚解、照搬照抄、敷衍塞责、容忍错误的作法。 要求每个学生完成以下工作: 1.确定施工方案、施工方法及质量保证措施。 2.制定劳动力、机具、材料的供应计划。 3.设计施工现场平面布置图。 4.制定施工进度计划,画横道图或树络图 5.设计关健工程的施工工艺流程图。 6、冬、雨季施工措施。 四.设计依据: 1,施工图设计文件,见基础资料: 2.交通部颁布的规范:《公路路基施工技术规范》、《公路桥涵施工技术规范》、《公路基 层施工技术规范》和部颁《验收标准》及有关规程 3.现行施工使用的《公路工程施工定额》、《公路工程机械台班费用定额》、《公路基本 建设工程概算预算编制办法》。 五.参考书:
《公路施工组织设计》课程设计指导书 一.目的 《公路施工组织设计》课程设计的目的是在学习本课程的基础上,使同学们熟练掌握施 工组织设计的内容、方法、步骤,并结合所学专业知识,根据所提供的基础资料,能够独立 完成一份施工组织设计文件,为毕业设计作准备。通过一系列的训练和操作,可以提高同学 们的动手能力,分析问题并在占有资料的基础上解决问题的能力,为提高将来在社会上的竞 争力做准备。 二.设计内容 根据课程设计指导书提供的图纸、工程量清单、工期、施工要求等资料,独立完成某项 工程的施工组织设计文件。提交以下主要内容: 1.工程概况(工程简介、设计概要、工期、质量要求及承包方式) 2.开工前的准备工作(技术准备、施工现场准备) 3..施工总体布置(1.拟投入本工程的人员和机械 2.施工总体布置及方案) 4.施工手段与工艺 5.施工进度计划(根据总工期的要求及主要工程数量,合理安排工期,绘制工程进度 计划图) 6.工程主要材料计划 7.施工组织措施(质量保证措施、保证工期措施、施工安全保障措施) 8.施工平面布置图 三.设计要求 在设计过程中,提倡独立思考、深入钻研的学习精神和严肃认真,一丝不苟、有错必改、 使设计精益求精的工作态度。反对不求甚解、照搬照抄、敷衍塞责、容忍错误的作法。 要求每个学生完成以下工作: 1. 确定施工方案、施工方法及质量保证措施。 2. 制定劳动力、机具、材料的供应计划。 3. 设计施工现场平面布置图。 4. 制定施工进度计划,画横道图或网络图。 5. 设计关键工程的施工工艺流程图。 6、冬、雨季施工措施。 四.设计依据: 1.施工图设计文件,见基础资料; 2.交通部颁布的规范:《公路路基施工技术规范》、《公路桥涵施工技术规范》、《公路基 层施工技术规范》和部颁《验收标准》及有关规程。 3.现行施工使用的《公路工程施工定额》、《公路工程机械台班费用定额》、《公路基本 建设工程概算预算编制办法》。 五.参考书:

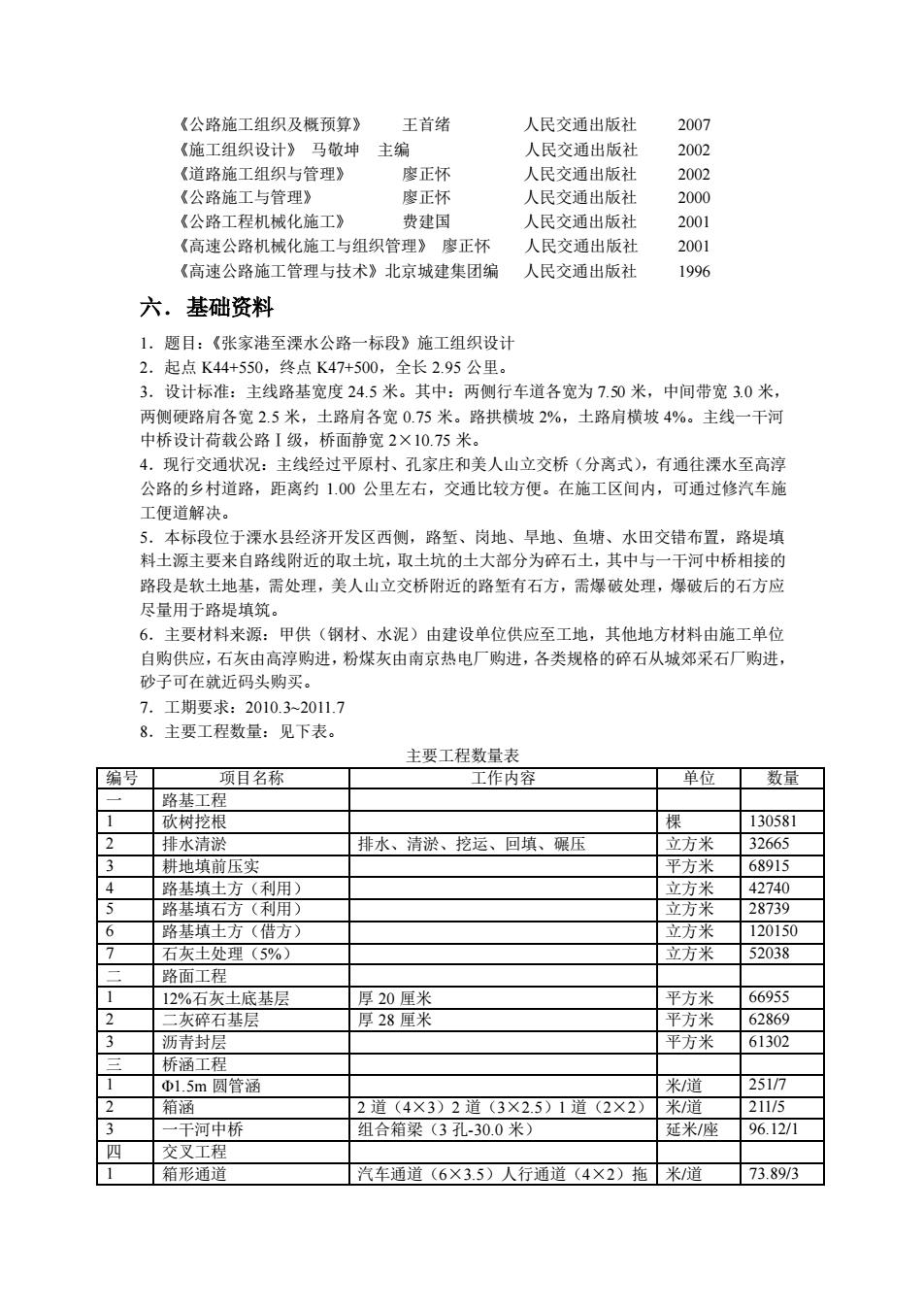

《公路施工组织及概预算》 王首绪 人民交通出版社 2007 《施工组织设计》马敏坤 主 人民交通出版社 《道路施工组织与管理》 廖正怀 人民交通出版社 《公路施工与管理》 廖正怀 人民交通出板社 2000 《公路工程机械化施工》 费建国 人民交通出版社 2001 《高速公路机械化施工与组织管理》廖正怀 人民交通出版社 2001 《高速公路施工管理与技术》北京城建集团编 人民交通出版社 1996 六.基础资料 1.题目:《张家港至溧水公路一标段》施工组织设计 2.起点K44+550,终点K47+500,全长2.95公里。 3。设计标准:主线路基宽度245米。其中:两侧行车道各窗为70米,中间带宽30米 土路肩各宽0.75米。路拱横坡2%,土路肩横坡4%。主线一干河 4.现行交通状况:主线经过平原村、孔家庄和美人山立交桥(分离式),有通往溧水至高淳 公路的乡村道路,距离约1.00公里左右,交通比较方便。在施工区间内,可通过修汽车施 工便道解决。 5.本标段位于溪水县经济开发区西侧,路堑、岗地、早地、鱼塘、水田交错布置,路堤填 料士源主要来自路线 附近的取士坑, 坑的士大部分为碎石土,其中 河中桥相 接的 路段是软土地基,需处理,美人山立交桥附近的路堑有石方,需爆破处理,爆破后的石方应 尽量用于路提填筑。 6.主要材料来源:甲供(钢材、水泥)由建设单位供应至工地,其他地方材料由施工单位 自购供应,石灰由高浮购进,粉煤灰由南京热电厂购进,各类规格的碎石从城郊采石厂购进, 砂子可在就近码头购 1. 工期要求:2010.3-2011.7 8.主要工程数量:见下表 主要工积数量表 绵号 项目名称 工作内容 单位数量☐ 路基丁程 砍树挖根 樱 130581 排水清淤 推水、清淤、按云、回填、现压 立方米32665 3 耕地填前压实 平方米68915 4 路基填士方(利用) 立方米42740 5 路基填石万(利用) 立方米28739 6 路基填土万(借万) 立方米120150 7 石灰土处理(5%) 立方米 52038 路面工程 12%石灰土底基层 厚20厘米 平方米 66955 火伴石基层 厚28厘米 平万米62869 3 沥青封层 平万米61302 桥涵工程 1.5m圆管涵 米道 2517 2道(4×3)2道(3×2.5)1道(2×2)米道 211/ 河中桥 合相来(330.0术 延米/座96.12/1 交叉工程 箱形首 汽车通道(6×3.5)人行通道(4X2)拖米/道 73.89/3
《公路施工组织及概预算》 王首绪 人民交通出版社 2007 《施工组织设计》 马敬坤 主编 人民交通出版社 2002 《道路施工组织与管理》 廖正怀 人民交通出版社 2002 《公路施工与管理》 廖正怀 人民交通出版社 2000 《公路工程机械化施工》 费建国 人民交通出版社 2001 《高速公路机械化施工与组织管理》 廖正怀 人民交通出版社 2001 《高速公路施工管理与技术》北京城建集团编 人民交通出版社 1996 六.基础资料 1.题目:《张家港至溧水公路一标段》施工组织设计 2.起点 K44+550,终点 K47+500,全长 2.95 公里。 3.设计标准:主线路基宽度 24.5 米。其中:两侧行车道各宽为 7.50 米,中间带宽 3.0 米, 两侧硬路肩各宽 2.5 米,土路肩各宽 0.75 米。路拱横坡 2%,土路肩横坡 4%。主线一干河 中桥设计荷载公路Ⅰ级,桥面静宽 2×10.75 米。 4.现行交通状况:主线经过平原村、孔家庄和美人山立交桥(分离式),有通往溧水至高淳 公路的乡村道路,距离约 1.00 公里左右,交通比较方便。在施工区间内,可通过修汽车施 工便道解决。 5.本标段位于溧水县经济开发区西侧,路堑、岗地、旱地、鱼塘、水田交错布置,路堤填 料土源主要来自路线附近的取土坑,取土坑的土大部分为碎石土,其中与一干河中桥相接的 路段是软土地基,需处理,美人山立交桥附近的路堑有石方,需爆破处理,爆破后的石方应 尽量用于路堤填筑。 6.主要材料来源:甲供(钢材、水泥)由建设单位供应至工地,其他地方材料由施工单位 自购供应,石灰由高淳购进,粉煤灰由南京热电厂购进,各类规格的碎石从城郊采石厂购进, 砂子可在就近码头购买。 7.工期要求:2010.3~2011.7 8.主要工程数量:见下表。 主要工程数量表 编号 项目名称 工作内容 单位 数量 一 路基工程 1 砍树挖根 棵 130581 2 排水清淤 排水、清淤、挖运、回填、碾压 立方米 32665 3 耕地填前压实 平方米 68915 4 路基填土方(利用) 立方米 42740 5 路基填石方(利用) 立方米 28739 6 路基填土方(借方) 立方米 120150 7 石灰土处理(5%) 立方米 52038 二 路面工程 1 12%石灰土底基层 厚 20 厘米 平方米 66955 2 二灰碎石基层 厚 28 厘米 平方米 62869 3 沥青封层 平方米 61302 三 桥涵工程 1 Φ1.5m 圆管涵 米/道 251/7 2 箱涵 2 道(4×3)2 道(3×2.5)1 道(2×2) 米/道 211/5 3 一干河中桥 组合箱梁(3 孔-30.0 米) 延米/座 96.12/1 四 交叉工程 1 箱形通道 汽车通道(6×3.5)人行通道(4×2)拖 米/道 73.89/3

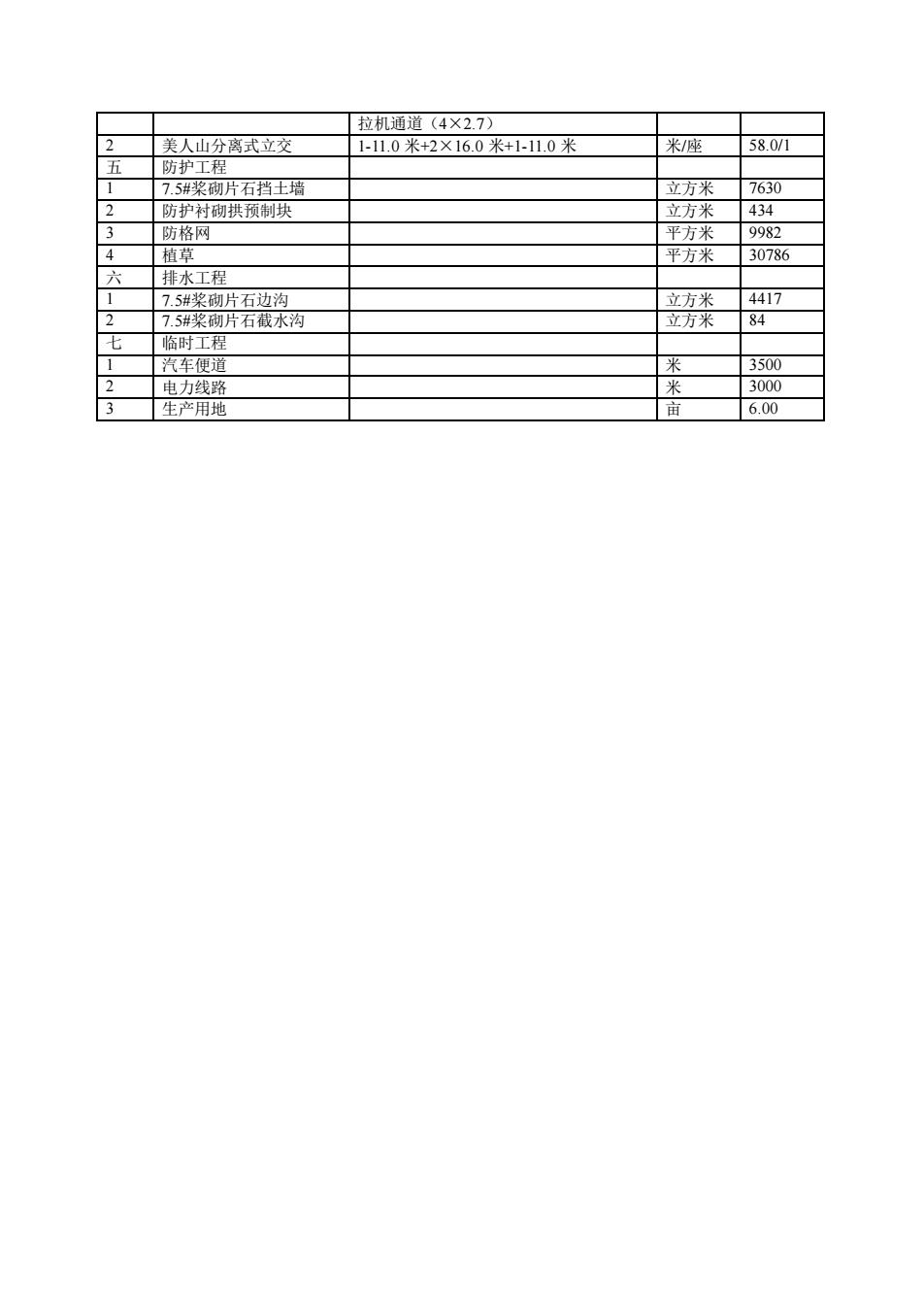

拉机通道(4×27) 2 美人山分离式立交 1-11.0米+2×16.0米+1-11.0米 米/座 58.0/1 五 防护工程 7.5#桨砌片石挡土墙 立方米 7630 防护衬砌拱预制块 立方米434 3 防格网 平方米☐9982 植 平方米☐30786 六 排水工程 7.5#桨砌片石边沟 立方米4417 7.5#桨砌片石截水沟 立方米84 临时工程 汽车使道 3500 电力线路 米 3000 生产用地 6.00
拉机通道( 4 ×2.7 ) 2 美人山分离式立交 1 -11.0 米+2 ×16.0 米+1 -11.0 米 米 / 座 58.0/1 五 防护工程 1 7.5#桨砌片石挡土墙 立方米 7630 2 防护衬砌拱预制块 立方米 434 3 防格网 平方米 9982 4 植草 平方米 30786 六 排水工程 1 7.5#桨砌片石边沟 立方米 4417 2 7.5#桨砌片石截水沟 立方米 84 七 临时工程 1 汽车便道 米 3500 2 电力线路 米 3000 3 生产用地 亩 6.00
