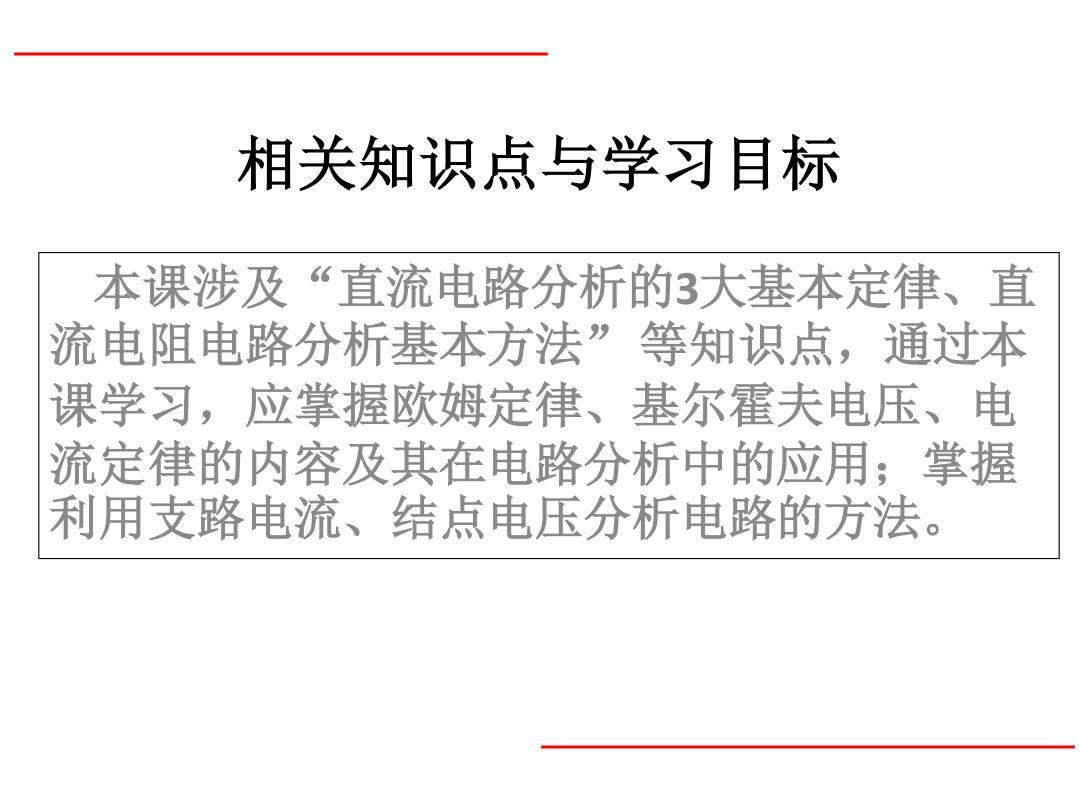

相关知识点与学习目标 本课涉及“直流电路分析的3大基本定律、直 流电阻电路分析基本方法”等知识点，通过本 课学习，应掌握欧姆定律、基尔霍夫电压、电 流定律的内容及其在电路分析中的应用；掌握 利用支路电流、结点电压分析电路的方法
相关知识点与学习目标 本课涉及“直流电路分析的3大基本定律、直 流电阻电路分析基本方法”等知识点，通过本 课学习，应掌握欧姆定律、基尔霍夫电压、电 流定律的内容及其在电路分析中的应用；掌握 利用支路电流、结点电压分析电路的方法
一.上一课回顾 请判断如右图中 电流的实际方向 U'=3v 答案：所示方向

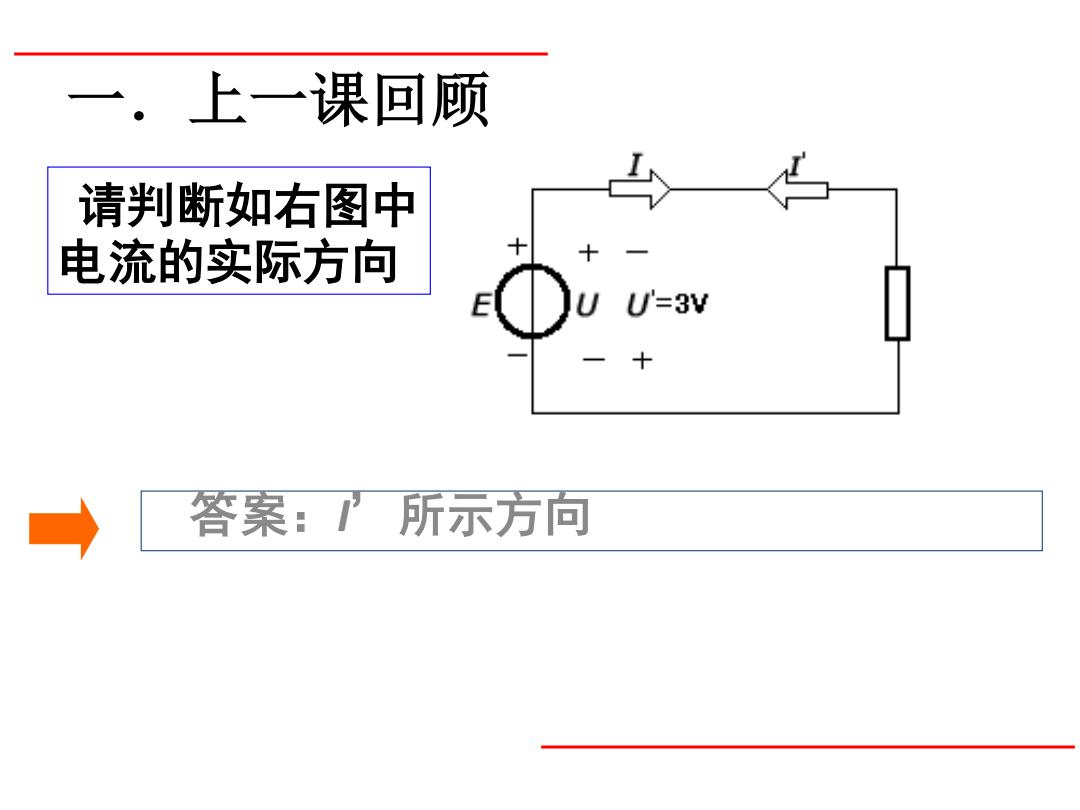

一．上一课回顾 答案：I’所示方向 请判断如右图中 电流的实际方向
二.欧姆定律 欧姆定律用公式 表示为：（被动 参考方向配置下 R=UII 答案：开关s断开，电流I=OA Ucd=OV 开关S闭合，电流/=1AUcd=4V

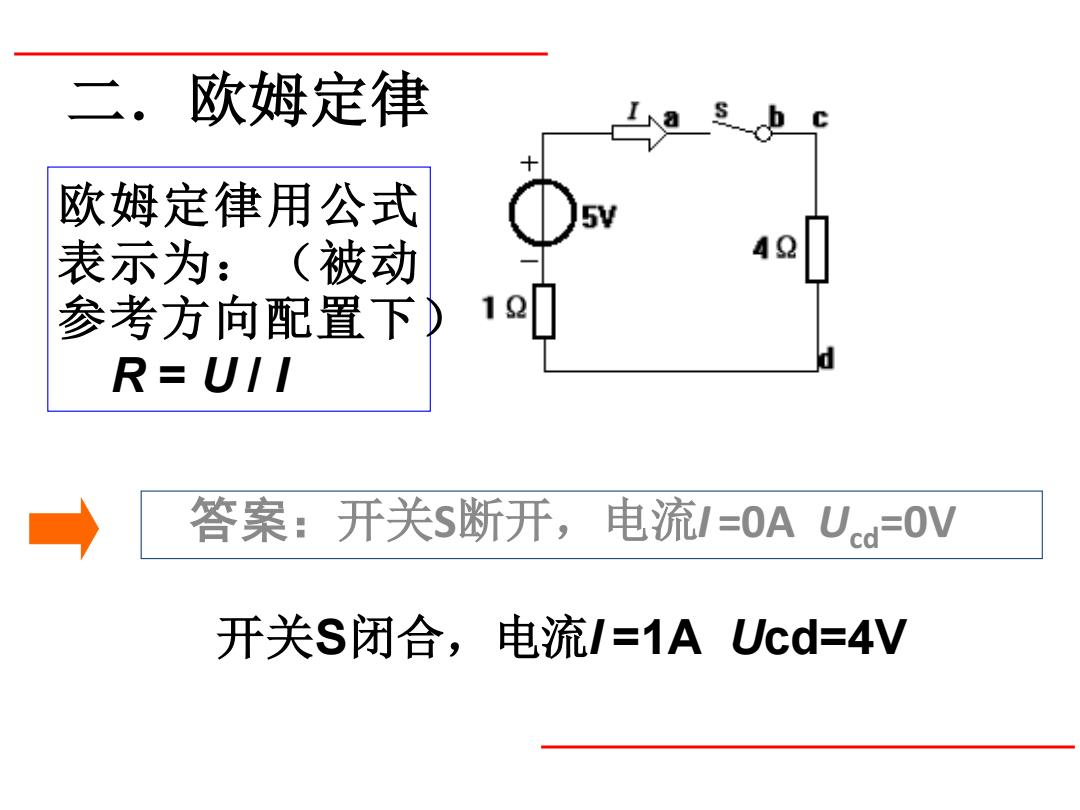

二．欧姆定律 答案：开关S断开，电流I =0A Ucd=0V 欧姆定律用公式 表示为：（被动 参考方向配置下） R = U / I 开关S闭合，电流I =1A Ucd=4V

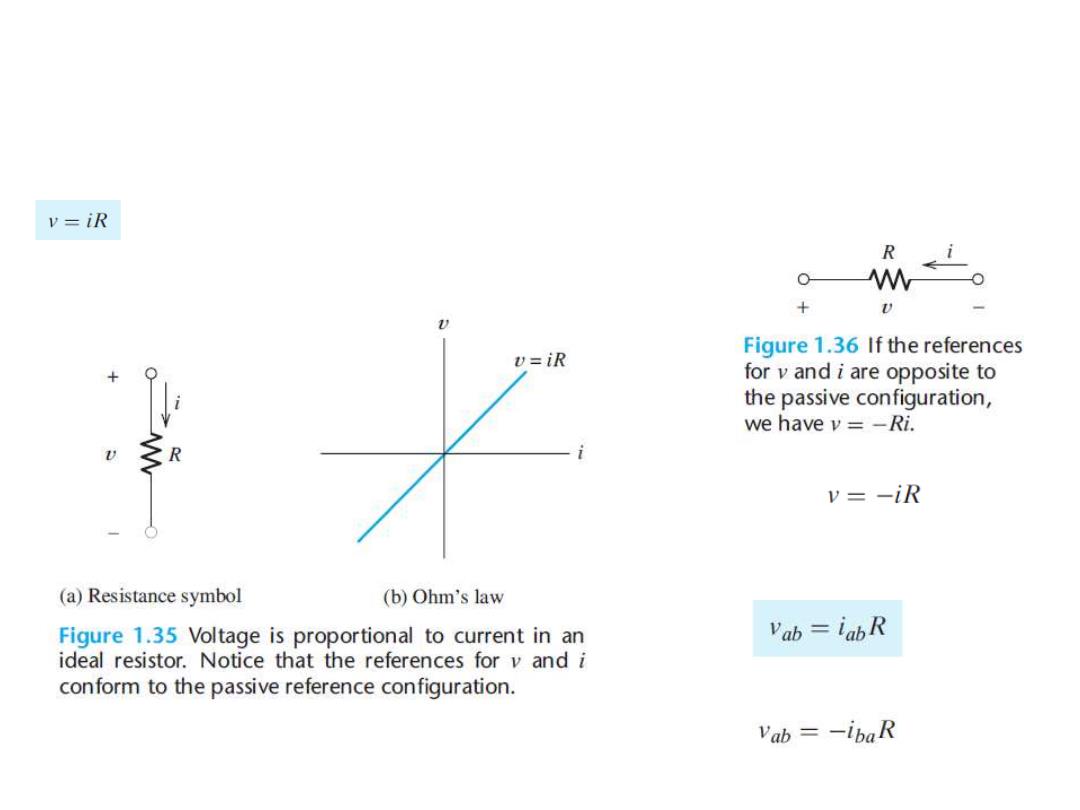

v=iR 。w Figure 1.36 If the references v=iR for v and i are opposite to the passive configuration, we havev=-Ri. v=-iR (a)Resistance symbol (b)Ohm's law Figure 1.35 Voltage is proportional to current in an Vab iabR ideal resistor.Notice that the references for v and i conform to the passive reference configuration. Vab =-ibaR
三.基尔霍夫电流定律 理解了电路模型以后， 还应理解分析与计算电路 可以利用欧姆定律分析 最基本的定律：基尔霍夫电流 求解简单电路 定律和基尔霍夫电压定律 在任一瞬时，流向某一结点的电流之和应该等于由该结点 流出的电流之和，即在任一瞬时，一个结点上电流的代数和 恒等于零，这便是基尔霍夫电流定律 几个概念 支路：电路中的每一分支称为支路，一条支路流过同一个电 流，称为支路电流。 结点：电路中三条或三条以上的支路相联接的点称为结点

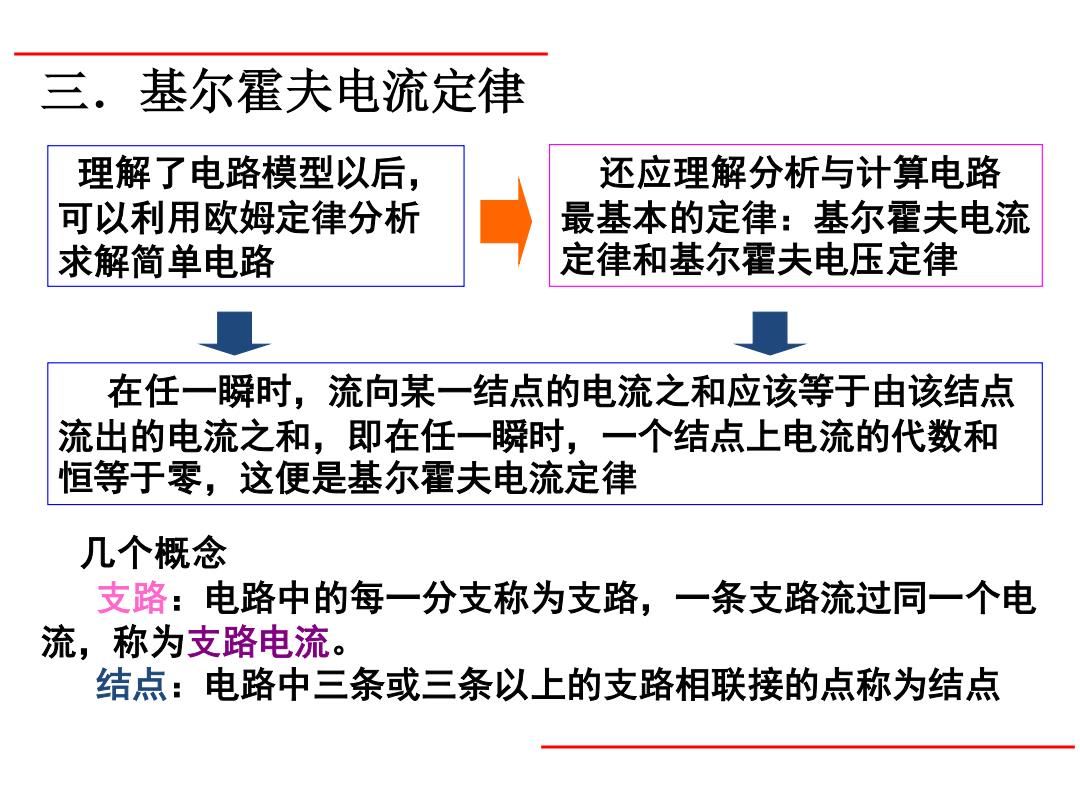

三．基尔霍夫电流定律 理解了电路模型以后， 可以利用欧姆定律分析 求解简单电路 还应理解分析与计算电路 最基本的定律：基尔霍夫电流 定律和基尔霍夫电压定律 在任一瞬时，流向某一结点的电流之和应该等于由该结点 流出的电流之和，即在任一瞬时，一个结点上电流的代数和 恒等于零，这便是基尔霍夫电流定律 几个概念 支路：电路中的每一分支称为支路，一条支路流过同一个电 流，称为支路电流。 结点：电路中三条或三条以上的支路相联接的点称为结点
