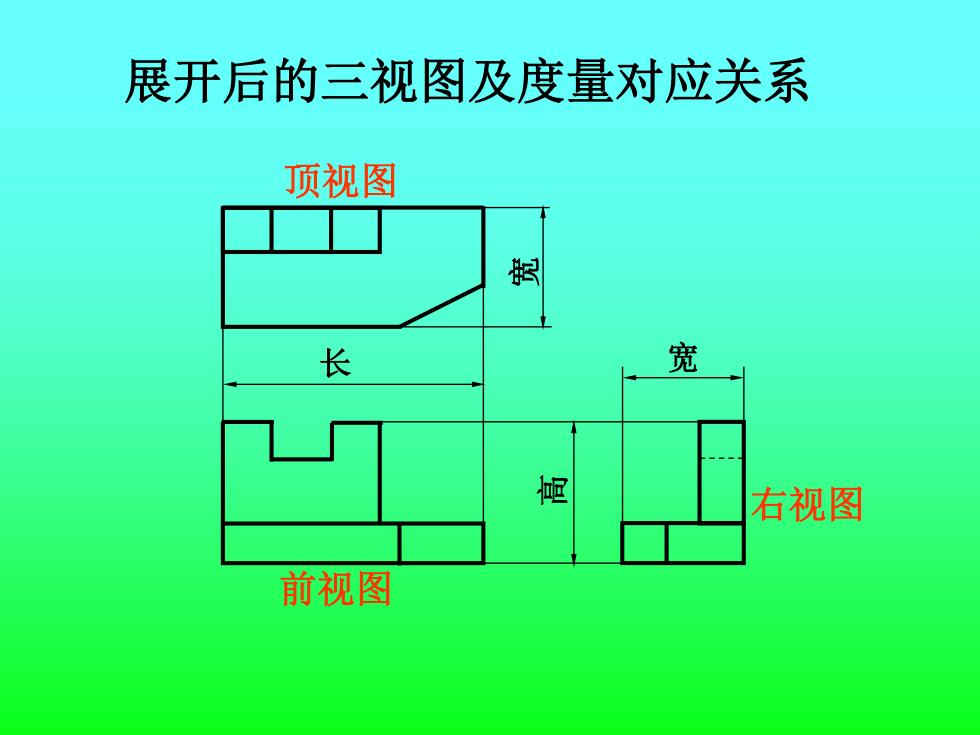

展开后的三视图及度量对应关系 顶视图 胭 长 宽 右视图 前视图
前视图 顶视图 右视图 长 高 宽 宽 展开后的三视图及度量对应关系
3.第三角画法与第一角画法的比较 后 第三角画法 左 右 顶视 左 主视 右 后 前 前 左视测 下 上 后 左 前视 右 前 后 左 右 视 俯视 前 第一角画法 (1)视图的名称和位置关系不同 (2)反映机件的部位有所不同
⒊ 第三角画法与第一角画法的比较 ⑴ 视图的名称和位置关系不同 ⑵ 反映机件的部位有所不同 前 前 后 后 前 前 后 后 上 上 上 上 下 下 下 下 左 左 左 左 右 右 右 右 第一角画法 第三角画法 顶视 前视 右视 主视 俯视 左视
4.第三角画法中六个基本视图的配置 顶视 胭 前视 后视 恒 左视 石视 长 底视 长
⒋ 第三角画法中六个基本视图的配置 左视 右视 前视 顶视 底视 后视 长 长 高
6-2剖视图 (表达机件的内形结构) 问题：当机件的内部形状较复杂时，视图上 将出现许多虚线，不便于看图和标注尺寸。 动画 解决办法？采用剖视图
6-2 剖 视 图（表达机件的内形结构） 问题： 当机件的内部形状较复杂时，视图上 将出现许多虚线，不便于看图和标注尺寸。 解决办法？采用剖视图 动画

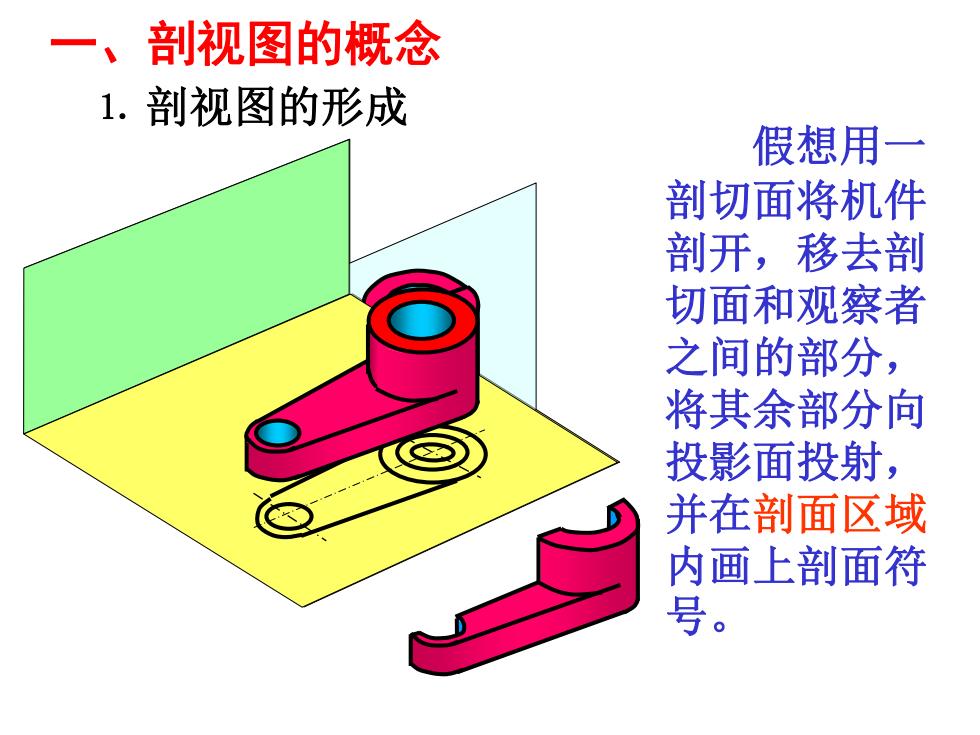

一、剖视图的概念 1.剖视图的形成 假想用 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号
一、剖视图的概念 ⒈ 剖视图的形成 假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号
