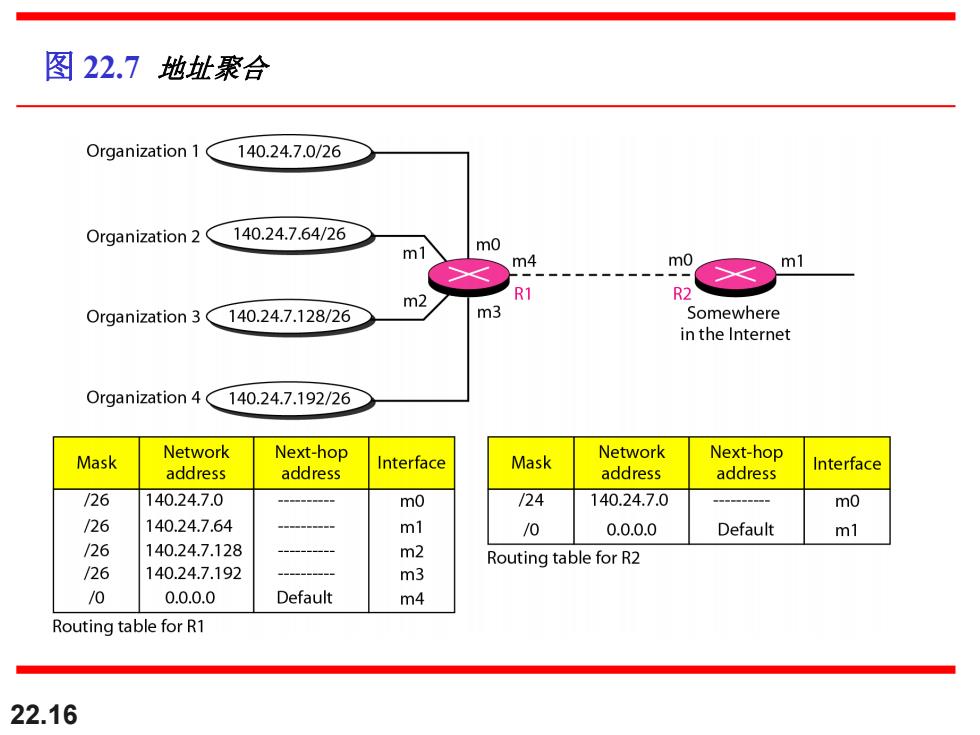

图22.7地址聚合 Organization 1 140.24.7.0/26 Organization 2 140.24.7.64/26 m4 m0 m2 R1 0 rganization3140.24.7.128/26 m3 Somewhere in the Internet Organization 4 140.24.7.192/26 Mask Network Next-hop Network Next-hop Interface Mask address address address Interface address /26 140.24.7.0 m0 /24 140.24.7.0 m0 /26 140.24.7.64 m1 /0 0.0.0.0 Default ml /26 140.24.7.128 m2 Routing table for R2 /26 140.24.7.192 m3 10 0.0.0.0 Default m4 Routing table for R1 22.16
22.16 图 22.7 地址聚合

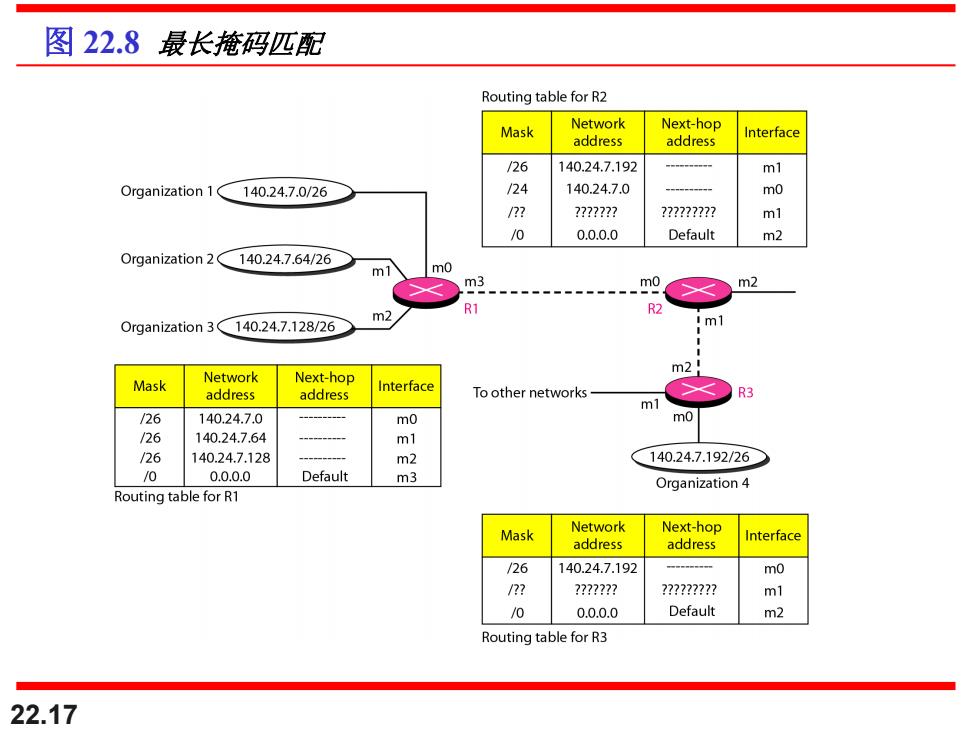

图22.8最长掩码匹配 Routing table for R2 Mask Network Next-hop address Interface address /26 140.24.7.192 Organization 1 140.24.7.0/26 124 140.24.7.0 m0 / ???7 2222?2?2 m1 0 0.0.0.0 Default m2 Organization 2 140.24.7.64/26 m1 m3 m2 R2 m2 0 rganization3140.24.7.128/26 m2 Mask Network Next-hop Interface address address To other networks m1 /26 140.24.7.0 mo mo /26 140.24.7.64 ml /26 140.24.7.128 m2 140.24.7.192/26 10 0.0.0.0 Default m3 Organization 4 Routing table for R1 Mask Network Next-hop Interface address address /26 140.24.7.192 m0 /22 ??22? 2??22?2 ml 10 0.0.0.0 Default m2 Routing table for R3 22.17
22.17 图 22.8 最长掩码匹配
例22.5 作为分层路由选择(hierarchical routing),让我们考虑 图22.9.区域P被授予以地址120.14.64.0开始的16384 个地址。区域ISP决定将这个块划分为4个子块，每块 4096个地址。其中的3个子块分别指派给3个本地ISP, 而第2子块保留作将来使用。注意：由于原始块的掩码 是18，因此每块的掩码是20. 第一个本地虹SP将已指派给它的子块划分成8个较小的 子块，每一个指派给一个小的ISP。每个小的虹SP对 128个家庭(H001H128)提供服务，每个家庭使用4 个地址。 22.18
22.18 作为分层路由选择（hierarchical routing）,让我们考虑 图 22.9.区域 ISP被授予以地址120.14.64.0开始的16384 个地址。区域 ISP决定将这个块划分为4个子块，每块 4096个地址。其中的3个子块分别指派给3个本地 ISP， 而第2子块保留作将来使用。注意：由于原始块的掩码 是/18，因此每块的掩码是/20. 例 22.5 第一个本地ISP将已指派给它的子块划分成8个较小的 子块，每一个指派给一个小的 ISP。每个小的ISP对 128个家庭（H001到H128）提供服务，每个家庭使用4 个地址
例22.5( 第二个本地SP将它的块创分成4个子块，并将地址指 派给4个大型的组织机构(LOrg01劲Org04)。 第三个本地1SP将它的块创分成16个子块，并将每个子 块指派给一个小型的组织机构(SOrg01S0rg16), 每一个小型的组织机构有256个地址，掩码是24。 在这种配置中，存在层次结构。在因特网上的所有路 由器将带有目的地址从120.13.64.0120.14.127.255的 分组发送到区域SP。 22.19
22.19 第二个本地ISP将它的块划分成4个子块，并将地址指 派给4个大型的组织机构（LOrg01到LOrg04）。 例 22.5 (续) 在这种配置中，存在层次结构。在因特网上的所有路 由器将带有目的地址从120.13.64.0到120.14.127.255的 分组发送到区域ISP。 第三个本地ISP将它的块划分成16个子块，并将每个子 块指派给一个小型的组织机构（SOrg01到SOrg16）， 每一个小型的组织机构有256个地址，掩码是/24
图22.91SP层次结构路由选择 120.14.64.0/30 H001 120.14.64.0/23 H128 Total 512 : 120.14.64.0/20 120.14.78.0/30 Total 4096 H001 Total 512 H128 120.14.78.0/23 120.14.80.0/20 Total 4096 120.14.64.0/18 Total 16384 LOrg 01- 120.14.96.0/22 120.14.96.0/20 LOrg 04 Total 4096 SOrg 01- 120.14.112.0/24 120.14.112.0/20 : Total 4096 SOrg 16 22.20
22.20 图 22.9 ISP层次结构路由选择
