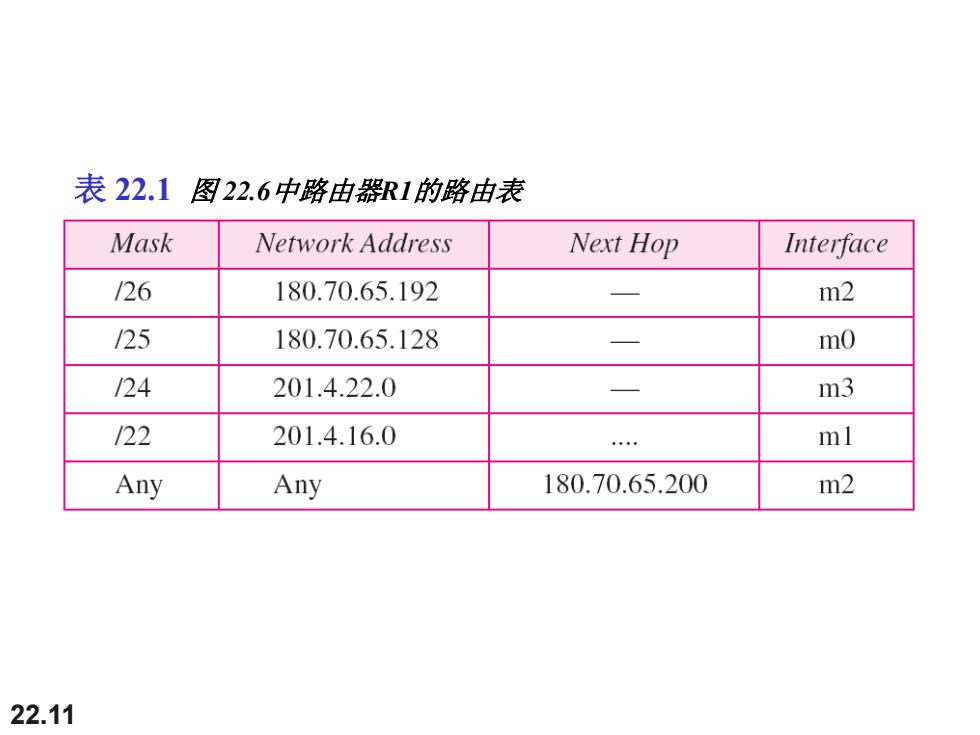

表22.1图22.6中路由器歌1的路由表 Mask Network Address Next Hop Interface 126 180.70.65.192 m2 /25 180.70.65.128 m0 /24 201.4.22.0 m3 /22 201.4.16.0 ml Any Any 180.70.65.200 m2 22.11
22.11 表 22.1 图 22.6中路由器R1的路由表

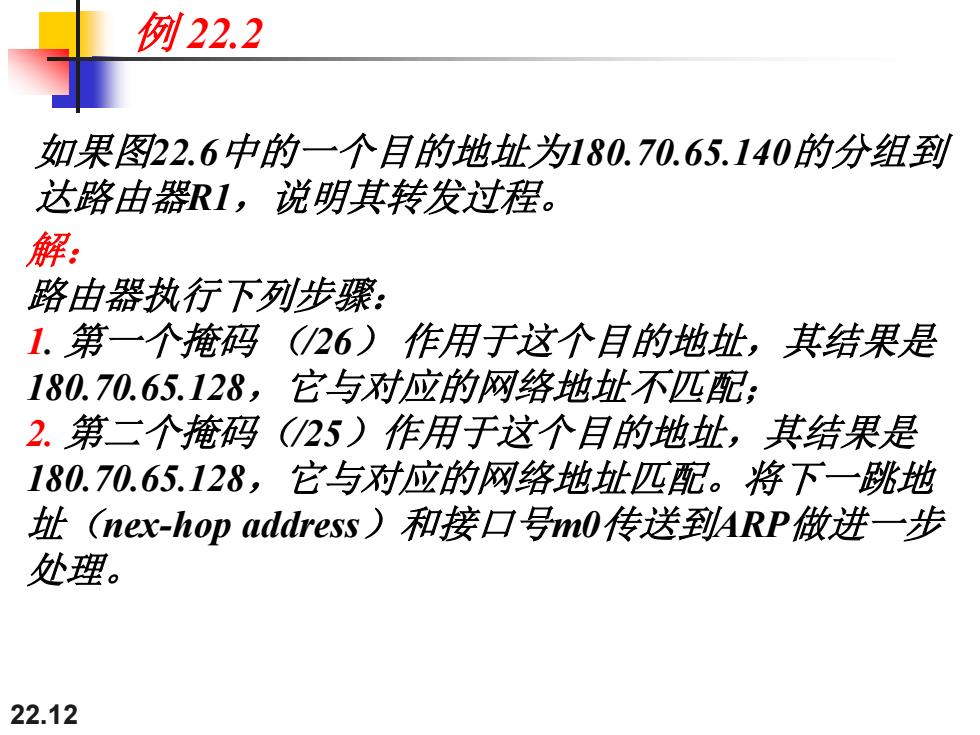

例22.2 如果图22.6中的一个目的地址为180.70.65.140的分组到 达路由器R1，说明其转发过程。 解 路由器执行下列步骤， 1.第一个掩码(26)作用于这个目的地址，其结果是 180.70.65.128，它与对应的网络地址不匹配， 2.第二个俺码(25)作用于这个目的地址，其结果是 180.70.65.128，它与对应的网络地址匹配。将下一跳地 址(ne-hop address)和接口号m0传送到ARP做进一步 处理。 22.12
22.12 如果图22.6中的一个目的地址为180.70.65.140的分组到 达路由器R1，说明其转发过程。 例 22.2 解： 路由器执行下列步骤： 1. 第一个掩码 （/26） 作用于这个目的地址，其结果是 180.70.65.128，它与对应的网络地址不匹配； 2. 第二个掩码（/25）作用于这个目的地址，其结果是 180.70.65.128，它与对应的网络地址匹配。将下一跳地 址（nex-hop address）和接口号m0传送到ARP做进一步 处理

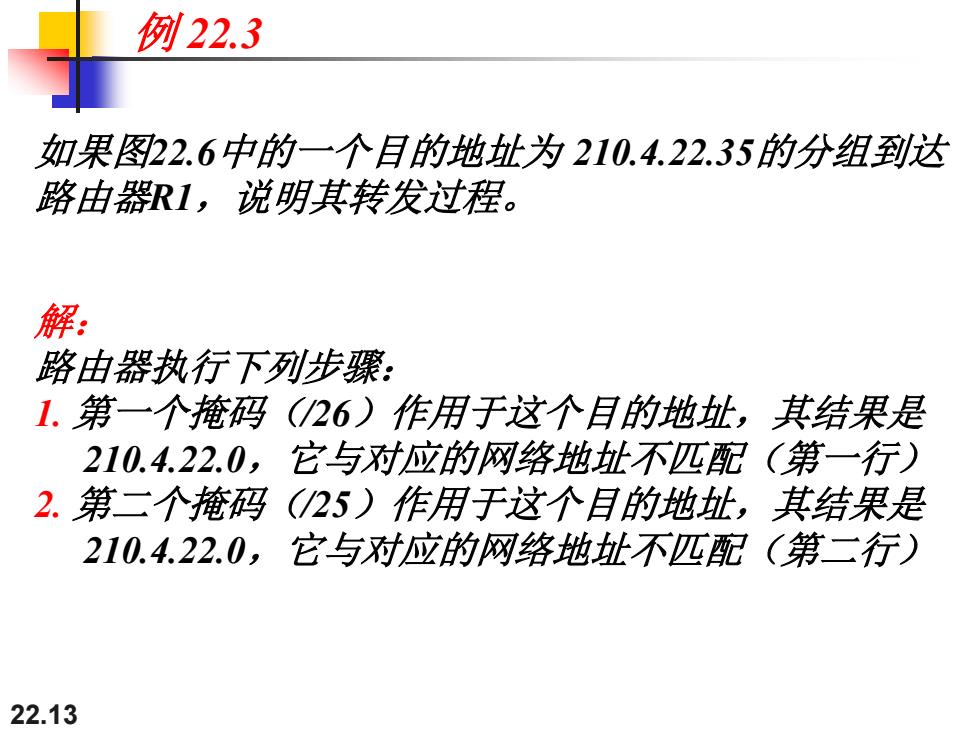

例22.3 如果图22.6中的一个目的地址为210.4.22.35的分组到达 路由器歌1，说明其转发过程。 解： 路由器执行下列步骤： 1.第一个掩码(26)作用于这个目的地址，其结果是 210.4.22.0,1 它与对应的网络地址不匹配（第一行） 2.第二个掩码(25)作用于这个目的地址，其结果是 210.4.220,它与对应的网络地址不匹配（第二行) 22.13
22.13 如果图22.6中的一个目的地址为 210.4.22.35的分组到达 路由器R1，说明其转发过程。 例 22.3 解： 路由器执行下列步骤： 1. 第一个掩码（/26）作用于这个目的地址，其结果是 210.4.22.0，它与对应的网络地址不匹配（第一行） 2. 第二个掩码（/25）作用于这个目的地址，其结果是 210.4.22.0，它与对应的网络地址不匹配（第二行）

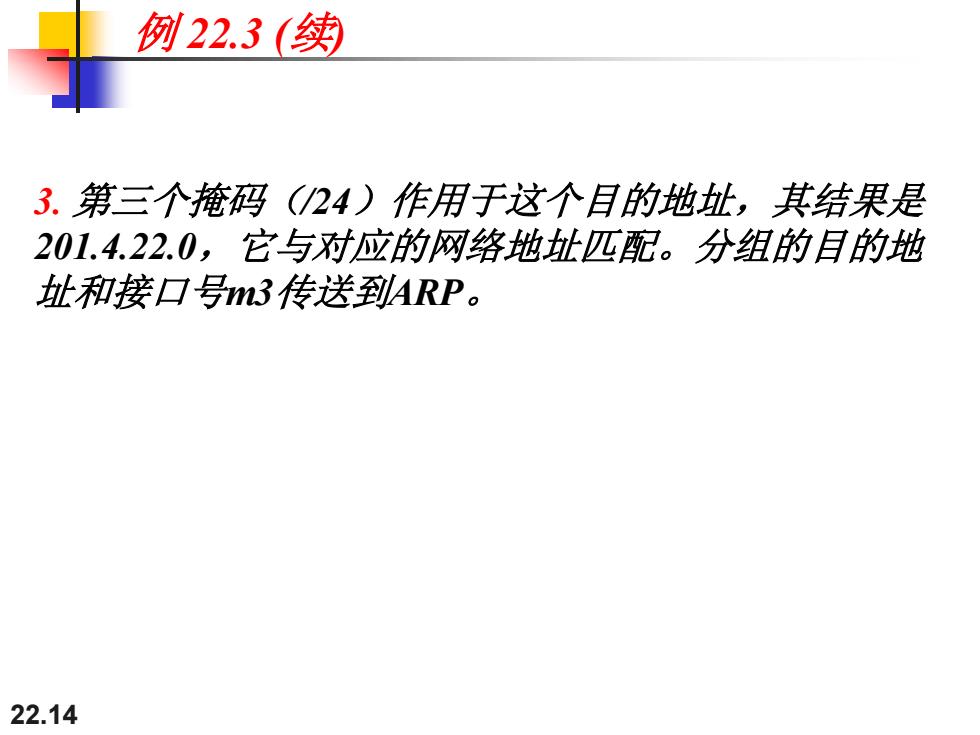

例22.3（续 3.第三个掩码(24)作用于这个目的地址，其结果是 201.4.22.0，它与对应的网络地址匹配。分组的目的地 址和接口号m3传送到ARP。 22.14
22.14 例 22.3 (续) 3. 第三个掩码（/24）作用于这个目的地址，其结果是 201.4.22.0，它与对应的网络地址匹配。分组的目的地 址和接口号m3传送到ARP

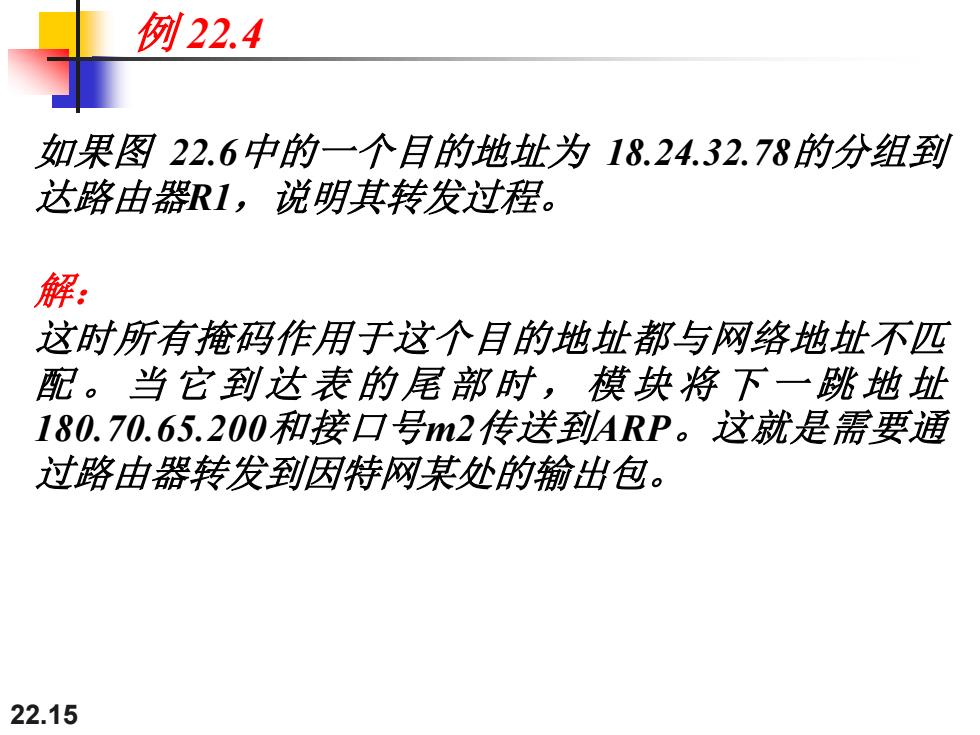

例22.4 如果图22.6中的一个目的地址为18.24.32.78的分组到 达路由器R1，说明其转发过程。 解： 这时所有掩码作用于这个目的地址都与网络地址不匹 配。当它到达表的尾部时，模块将下一跳地址 180.70.65.200和接口号m2传送到ARP。这就是需要通 过路由器转发到因特网某处的输出包。 22.15
22.15 如果图 22.6中的一个目的地址为 18.24.32.78的分组到 达路由器R1，说明其转发过程。 例 22.4 解： 这时所有掩码作用于这个目的地址都与网络地址不匹 配 。 当 它 到 达 表 的 尾 部 时 ， 模 块 将 下 一 跳 地 址 180.70.65.200和接口号m2传送到ARP。这就是需要通 过路由器转发到因特网某处的输出包
