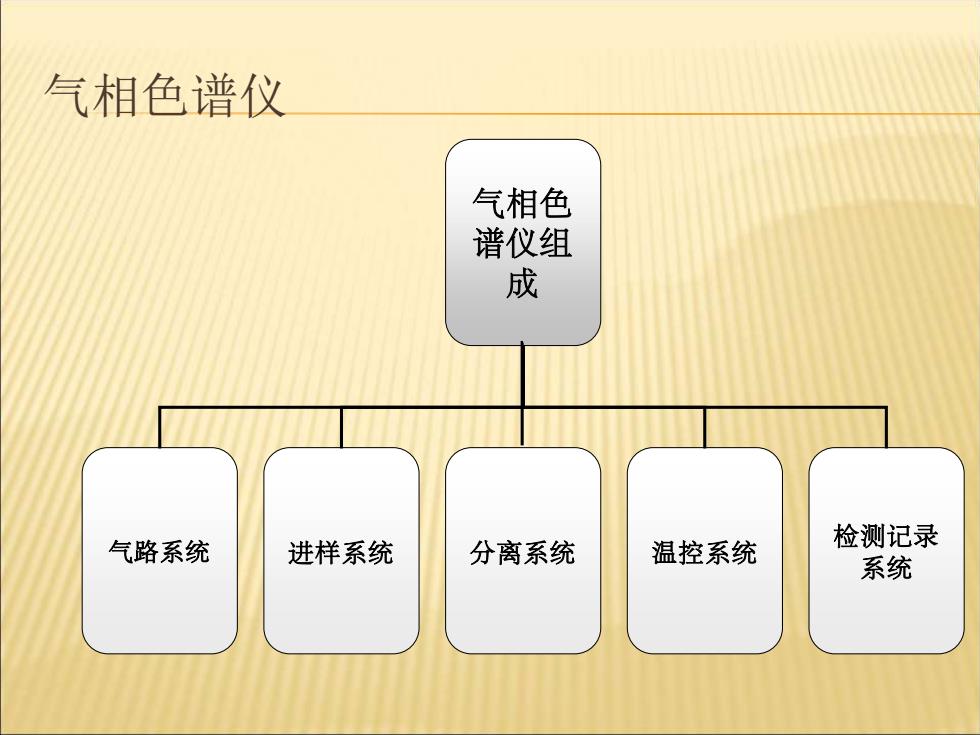

气相色谱仪 气相色 谱仪组 成 气路系统 进样系统 分离系统 温控系统 检测记录 系统
气相色谱仪 气相色 谱仪组 成 气路系统 进样系统 分离系统 温控系统 检测记录 系统

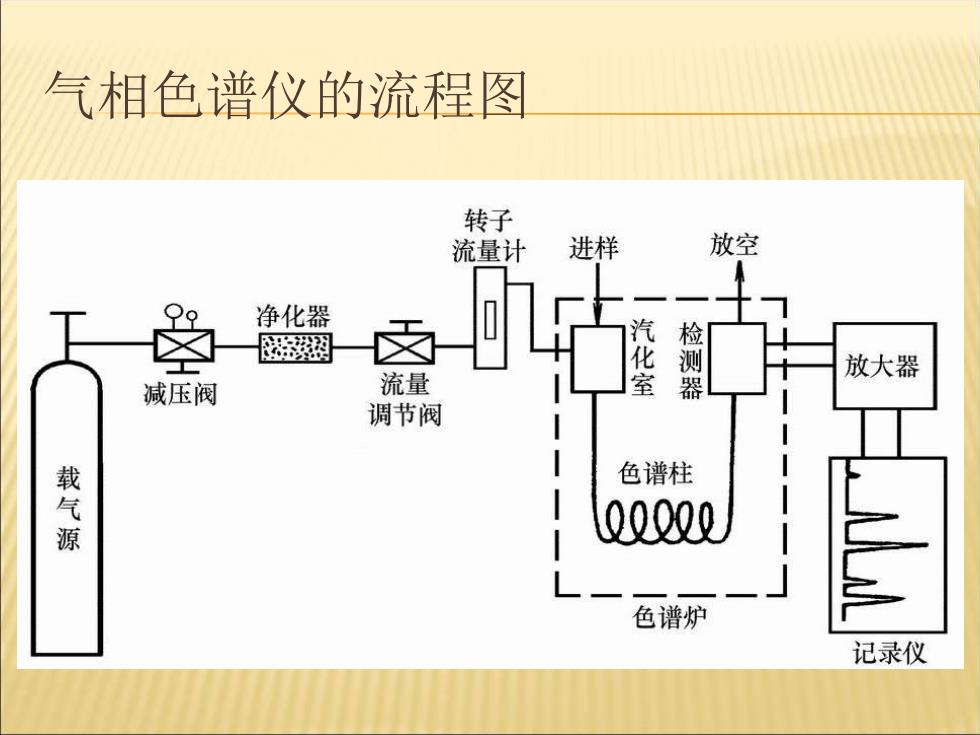

气相色谱仪的流程图 转子 流量计 进样 放空 净化器 圈 测 减压阀 流量 化室 放大器 调节阀 载气源 色谱柱 Q0020 色谱炉 记录仪
气相色谱仪的流程图

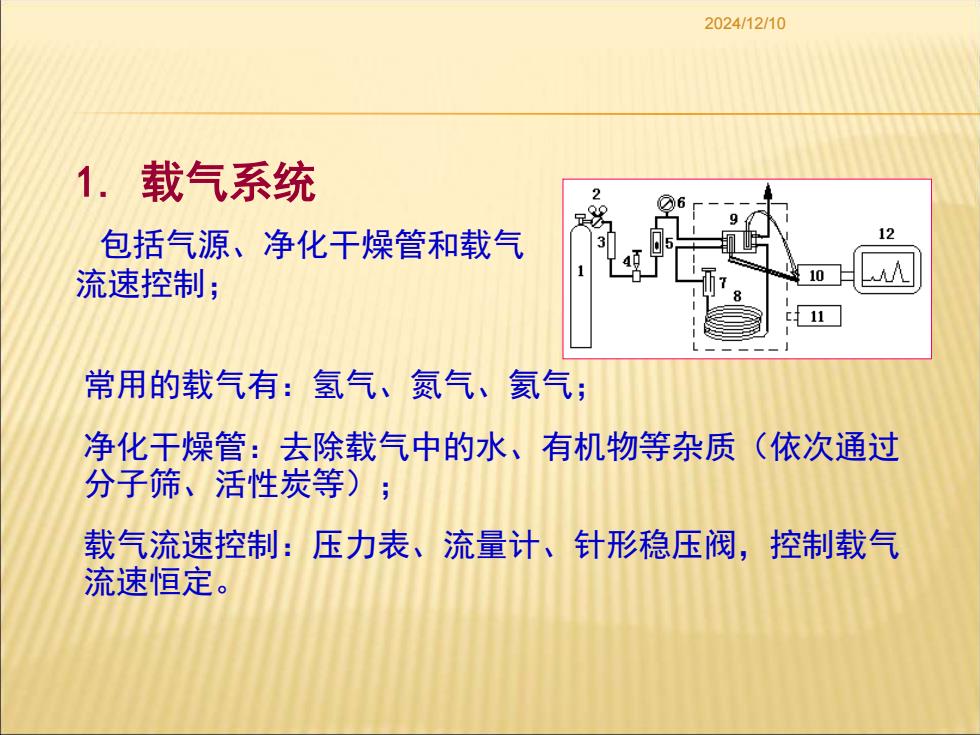

2024/12/10 1.载气系统 包括气源、净化干燥管和载气 12 流速控制 10 L 11 常用的载气有：氢气、氮气、氦气； 净化干燥管：去除载气中的水、有机物等杂质（依次通过 分子筛、活性炭等)； 载气流速控制：压力表、流量计、针形稳压阀，控制载气 流速恒定
2024/12/10 1. 载气系统 包括气源、净化干燥管和载气 流速控制； 常用的载气有：氢气、氮气、氦气； 净化干燥管：去除载气中的水、有机物等杂质（依次通过 分子筛、活性炭等）； 载气流速控制：压力表、流量计、针形稳压阀，控制载气 流速恒定

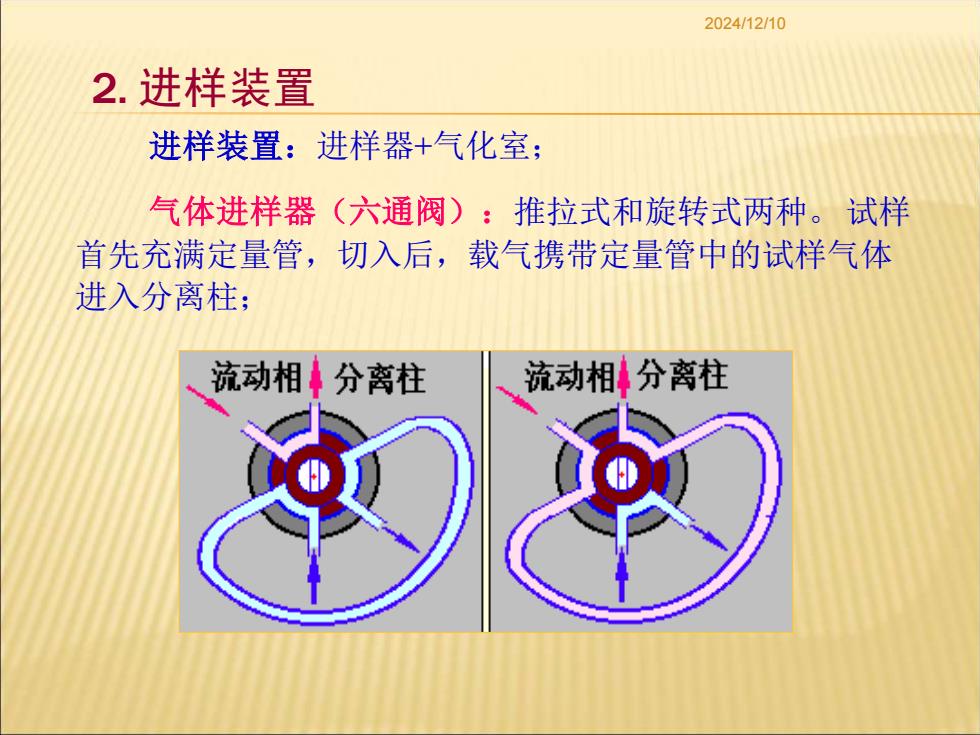

2024/12/10 2.进样装置 进样装置：进样器+气化室； 气体进样器（六通阀）：推拉式和旋转式两种。试样 首先充满定量管，切入后，载气携带定量管中的试样气体 进入分离柱： 流动相分离柱 流动相，分离柱
2. 进样装置 2024/12/10 进样装置：进样器+气化室； 气体进样器（六通阀）：推拉式和旋转式两种。试样 首先充满定量管，切入后，载气携带定量管中的试样气体 进入分离柱；

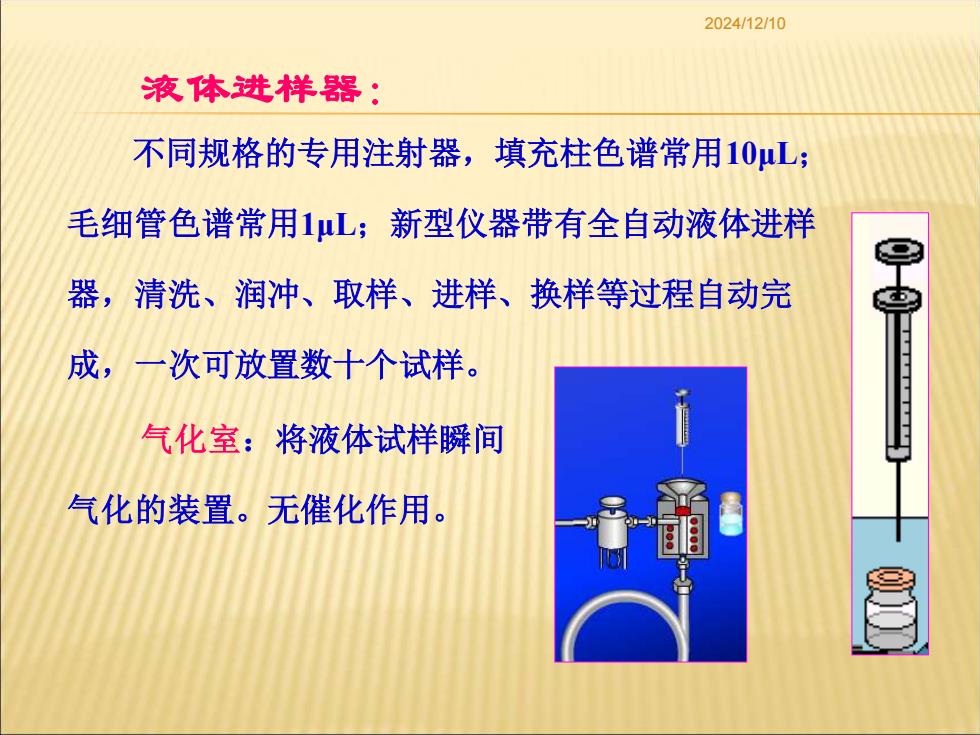

2024/12/10 液体进样器： 不同规格的专用注射器，填充柱色谱常用10L； 毛细管色谱常用1L；新型仪器带有全自动液体进样 器，清洗、润冲、取样、进样、换样等过程自动完 成，一次可放置数十个试样。 气化室：将液体试样瞬间 气化的装置。无催化作用
液体进样器： 2024/12/10 不同规格的专用注射器，填充柱色谱常用10μL； 毛细管色谱常用1μL；新型仪器带有全自动液体进样 器，清洗、润冲、取样、进样、换样等过程自动完 成，一次可放置数十个试样。 气化室：将液体试样瞬间 气化的装置。无催化作用
