§22放大的橇念写放大电路的性能指标 放大的概念 二、放大电路的性能指标
§2.2 放大的概念与放大电路的性能指标 一、放大的概念 二、放大电路的性能指标

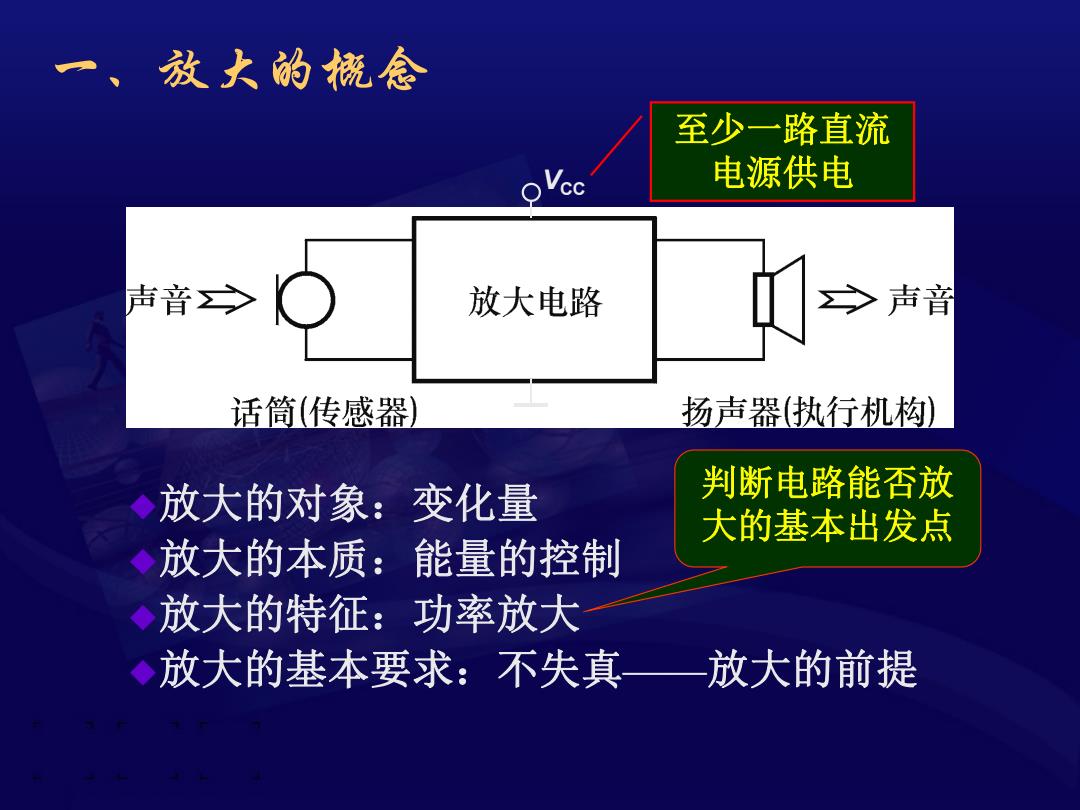

一、放大的橇念 至少一路直流 cc 电源供电 声音> 放大电路 >声音 话筒（传感器 扬声器（执行机构） 放大的对象：变化量 判断电路能否放 大的基本出发点 放大的本质：能量的控制 放大的特征：功率放大 放大的基本要求：不失真一 放大的前提
一 、放大的概念 u放大的对象：变化量 u放大的本质：能量的控制 u放大的特征：功率放大 u放大的基本要求：不失真——放大的前提 判断电路能否放 大的基本出发点 VCC 至少一路直流 电源供电

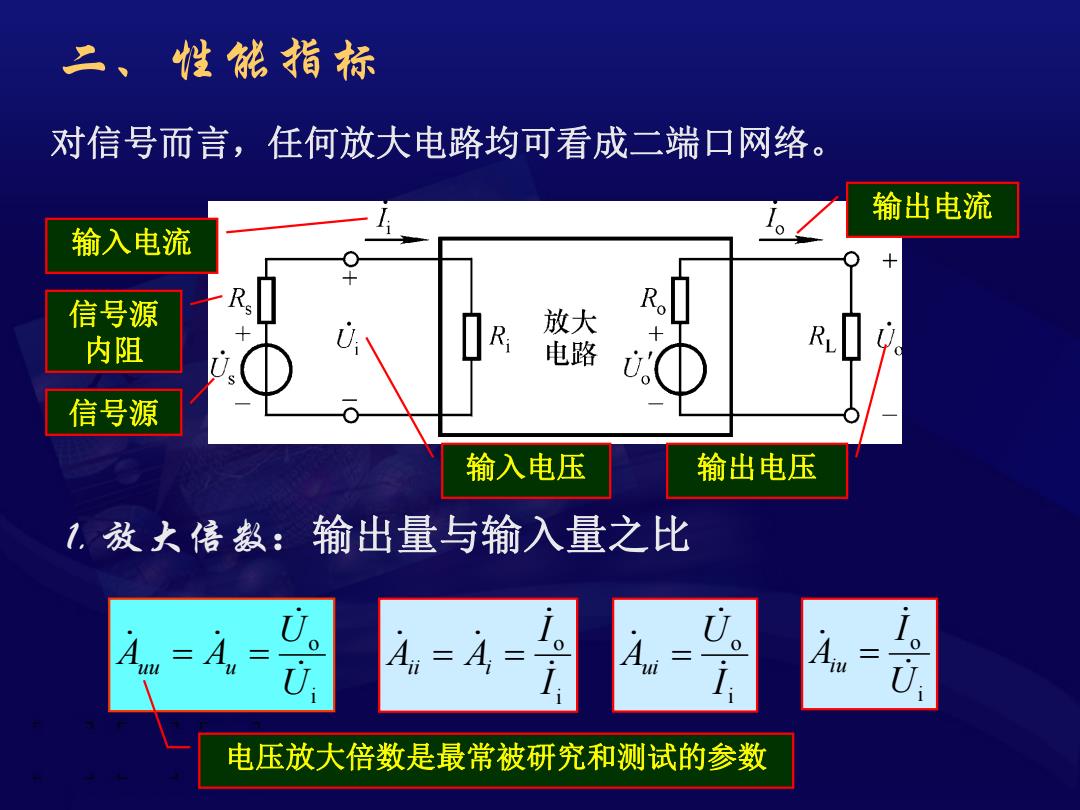

二、性能指标 对信号而言，任何放大电路均可看成二端口网络。 输出电流 输入电流 信号源 R 放大 内阻 电路 R 信号源 输入电压 输出电压 1.放大倍数：输出量与输入量之比 i A =A i。 0 电压放大倍数是最常被研究和测试的参数
二、性能指标 i o U U Auu Au i o I I Aii Ai i o I U Aui i o U I Aiu 1. 放大倍数：输出量与输入量之比 电压放大倍数是最常被研究和测试的参数 信号源 信号源 内阻 输入电压 输入电流 输出电压 输出电流 对信号而言，任何放大电路均可看成二端口网络

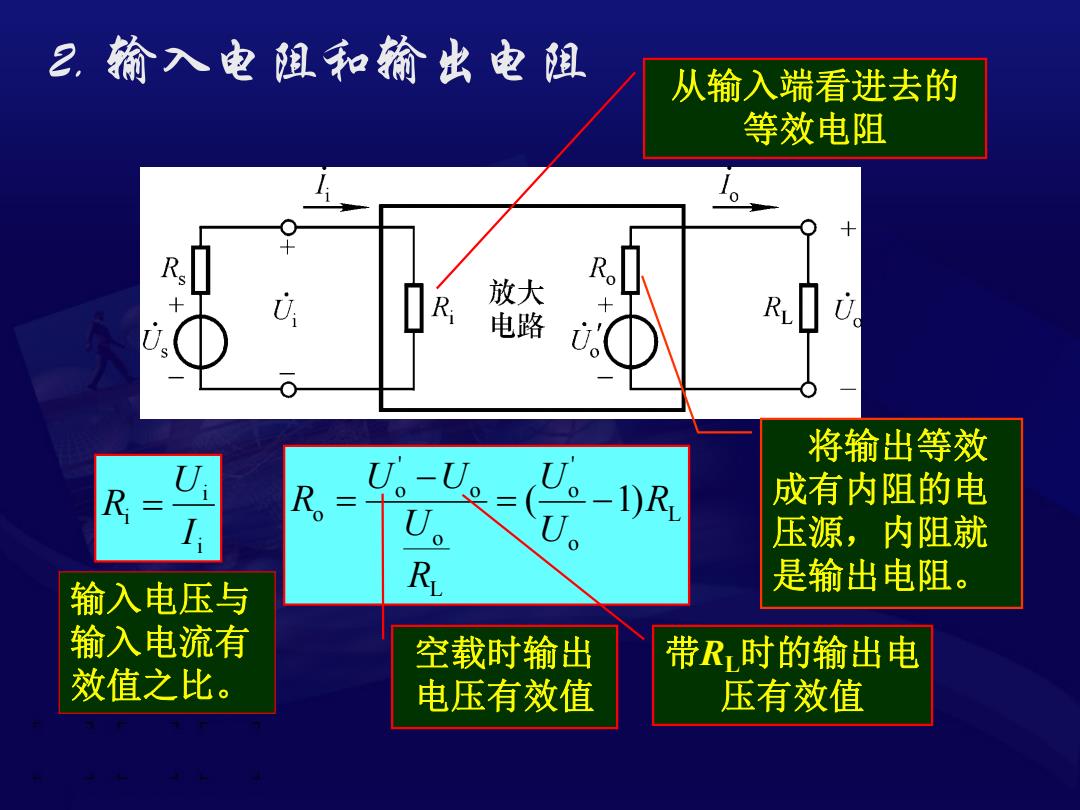

2,输入电阻和输出电阻 从输入端看进去的 等效电阻 R 放大 电路 R.I C 将输出等效 U R R三 U U。-1)R 成有内阻的电 压源，内阻就 R 是输出电阻。 输入电压与 输入电流有 空载时输出 带R时的输出电 效值之比。 电压有效值 压有效值
2. 输入电阻和输出电阻 将输出等效 成有内阻的电 压源，内阻就 是输出电阻。 L o 'o L o o 'o o ( 1)R U U R U U U R 空载时输出 电压有效值 带RL时的输出电 压有效值 i i i I U R 输入电压与 输入电流有 效值之比。 从输入端看进去的 等效电阻

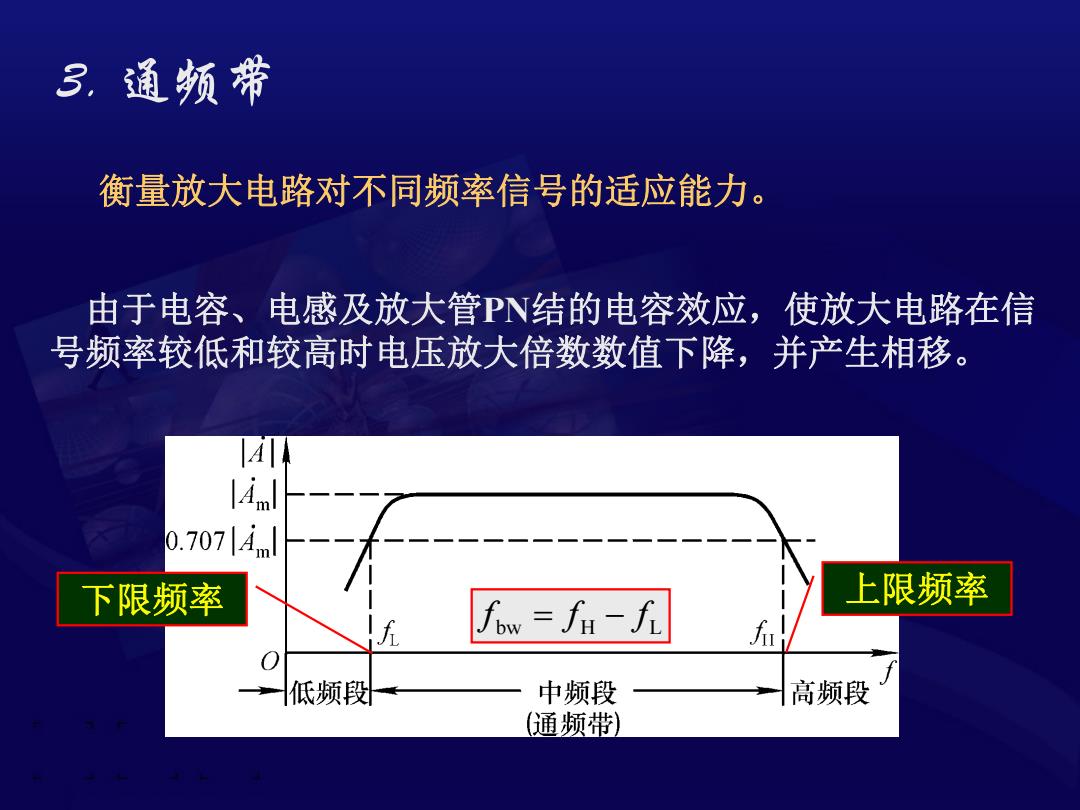

3.通领带 衡量放大电路对不同频率信号的适应能力。 由于电容、电感及放大管P结的电容效应，使放大电路在信 号频率较低和较高时电压放大倍数数值下降，并产生相移。 lal 0.707iml 下限频率 上限频率 w=fa-无 低频段 中频段 高频段 (通频带)
3. 通频带 由于电容、电感及放大管PN结的电容效应，使放大电路在信 号频率较低和较高时电压放大倍数数值下降，并产生相移。 衡量放大电路对不同频率信号的适应能力。 下限频率 上限频率 bw H L f f f
