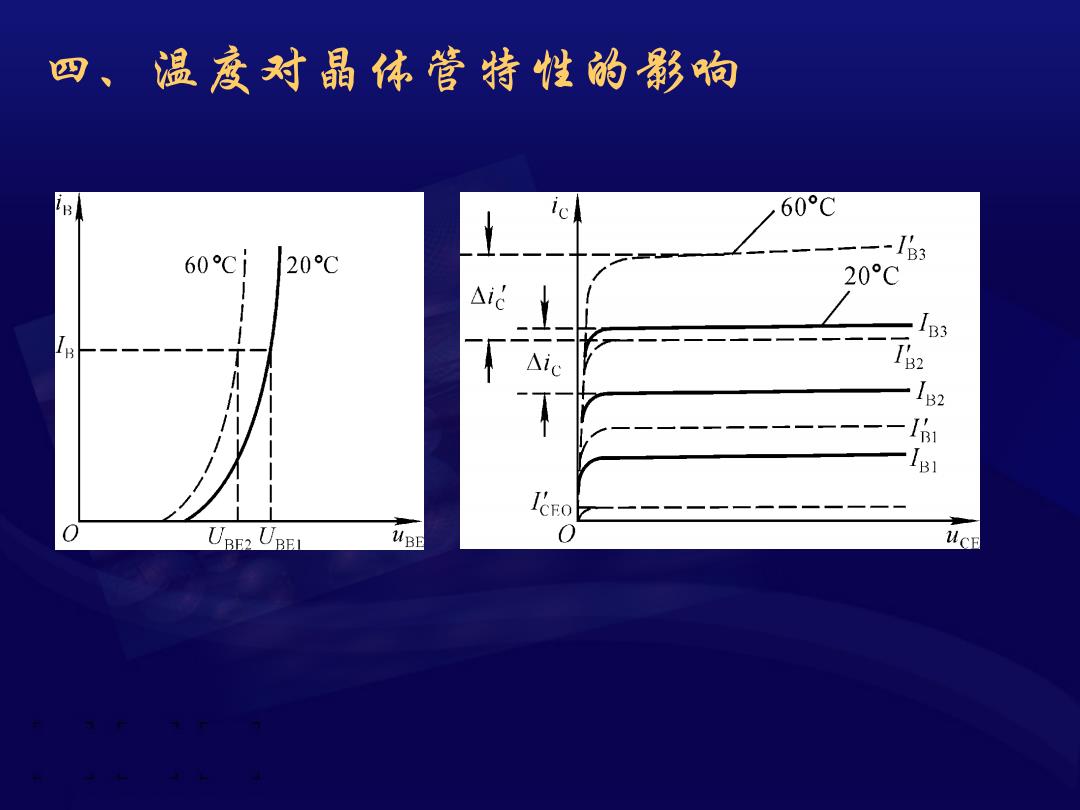

四、温度对晶体管特性的影响 60°℃ 60℃j 20℃ 20°C △id 1 1 一一一一一 I'cFo URE2 UBEL UBE uce
四、温度对晶体管特性的影响

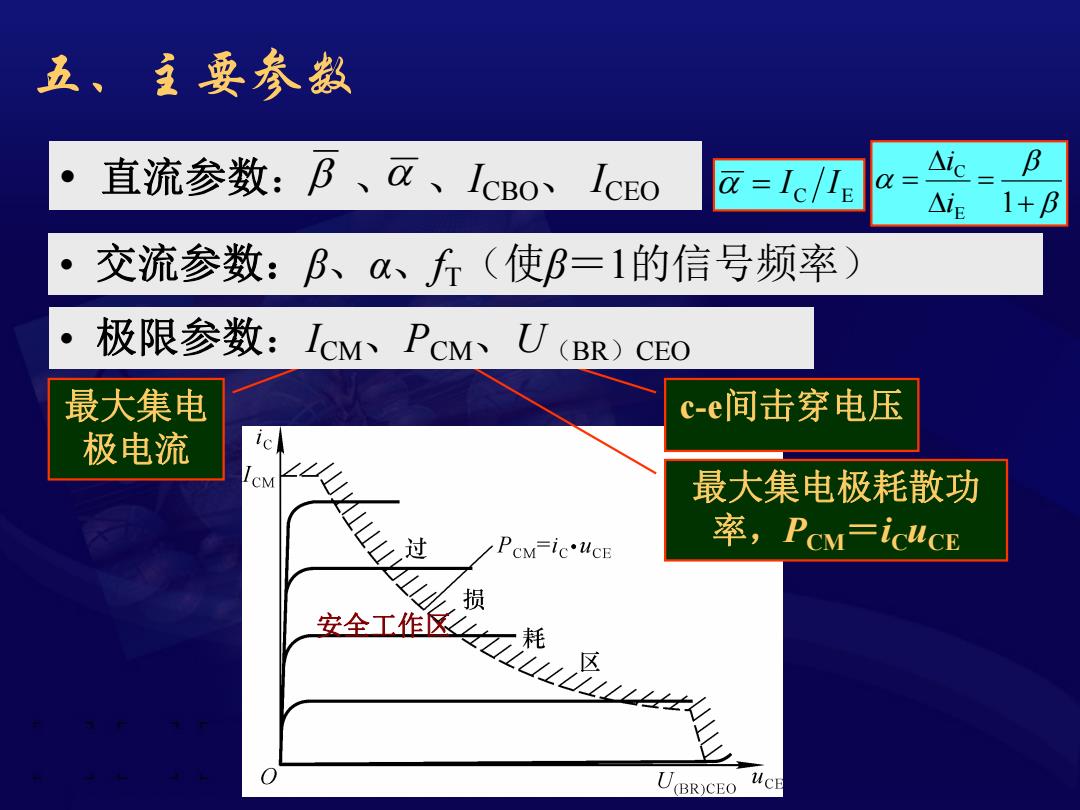

五、主要参数 直流参数：B、a、lcBO、IcEo a=Ic/Ie Q= Aic= △iE1+B 交流参数：B、o、f斤（使B=1的信号频率） 极限参数：ICM、PCMU(BR)CEO 最大集电 c-e间击穿电压 极电流 CM 最大集电极耗散功 过 PcM=icuCE 率，Pcy=cucE 损 安全工作区《 耗 区 U(BR)CEO uce
五、主要参数 • 直流参数： 、 、ICBO、 ICEO 最大集电 c-e间击穿电压 极电流 最大集电极耗散功 率，PCM＝iCuCE 安全工作区 • 交流参数：β、α、fT（使β＝1的信号频率） • 极限参数：ICM、PCM、U（BR）CEO C E I I E 1 C i i

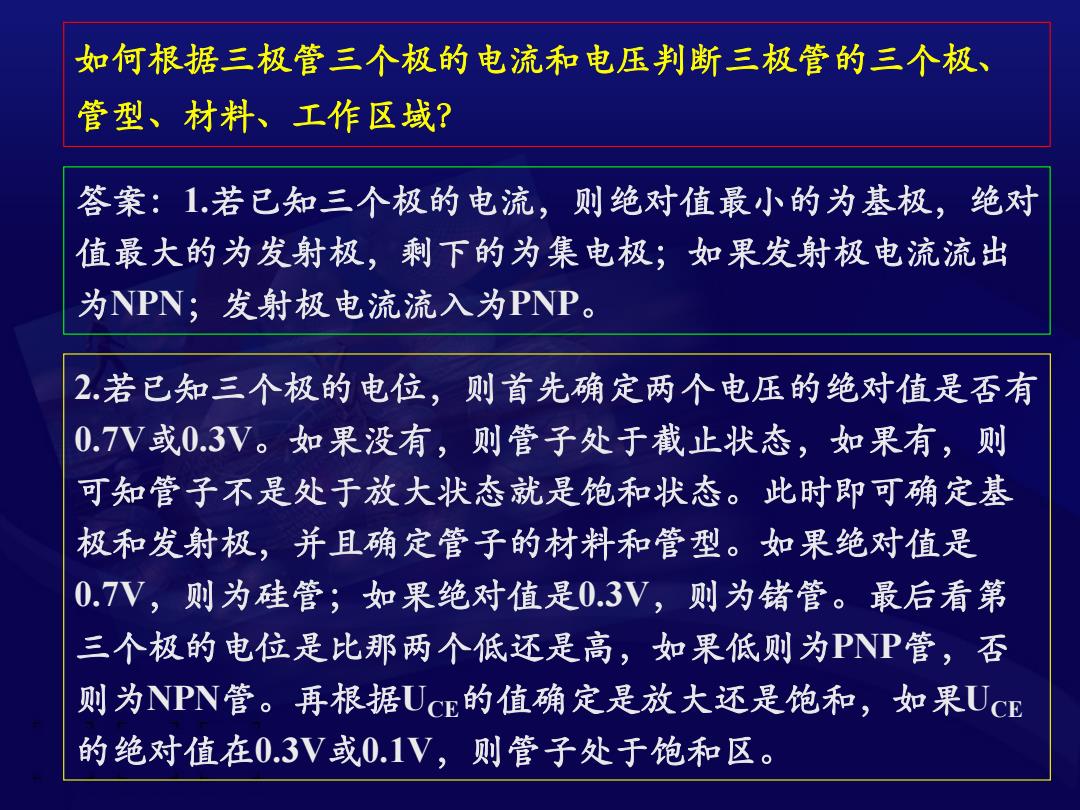

如何根据三极管三个极的电流和电压判断三极管的三个极、 管型、材料、工作区域？ 答案：1若已知三个极的电流，则绝对值最小的为基极，绝对 值最大的为发射极，剩下的为集电极；如果发射极电流流出 为NPN;发射极电流流入为PNP, 2.若已知三个极的电位，则首先确定两个电压的绝对值是否有 0.7V或0.3V。如果没有，则管子处于截止状态，如果有，则 可知管子不是处于放大状态就是饱和状态。此时即可确定基 极和发射极，并且确定管子的材料和管型。如果绝对值是 0.7V,则为硅管；如果绝对值是0.3V,则为锗管。最后看第 三个极的电位是比那两个低还是高，如果低则为PNP管，否 则为NPN管。再根据UCp的值确定是放大还是饱和，如果UCE 的绝对值在0.3V或0.1V,则管子处于饱和区
如何根据三极管三个极的电流和电压判断三极管的三个极、 管型、材料、工作区域？ 答案：1.若已知三个极的电流，则绝对值最小的为基极，绝对 值最大的为发射极，剩下的为集电极；如果发射极电流流出 为NPN；发射极电流流入为PNP。 2.若已知三个极的电位，则首先确定两个电压的绝对值是否有 0.7V或0.3V。如果没有，则管子处于截止状态，如果有，则 可知管子不是处于放大状态就是饱和状态。此时即可确定基 极和发射极，并且确定管子的材料和管型。如果绝对值是 0.7V，则为硅管；如果绝对值是0.3V，则为锗管。最后看第 三个极的电位是比那两个低还是高，如果低则为PNP管，否 则为NPN管。再根据UCE的值确定是放大还是饱和，如果UCE 的绝对值在0.3V或0.1V，则管子处于饱和区

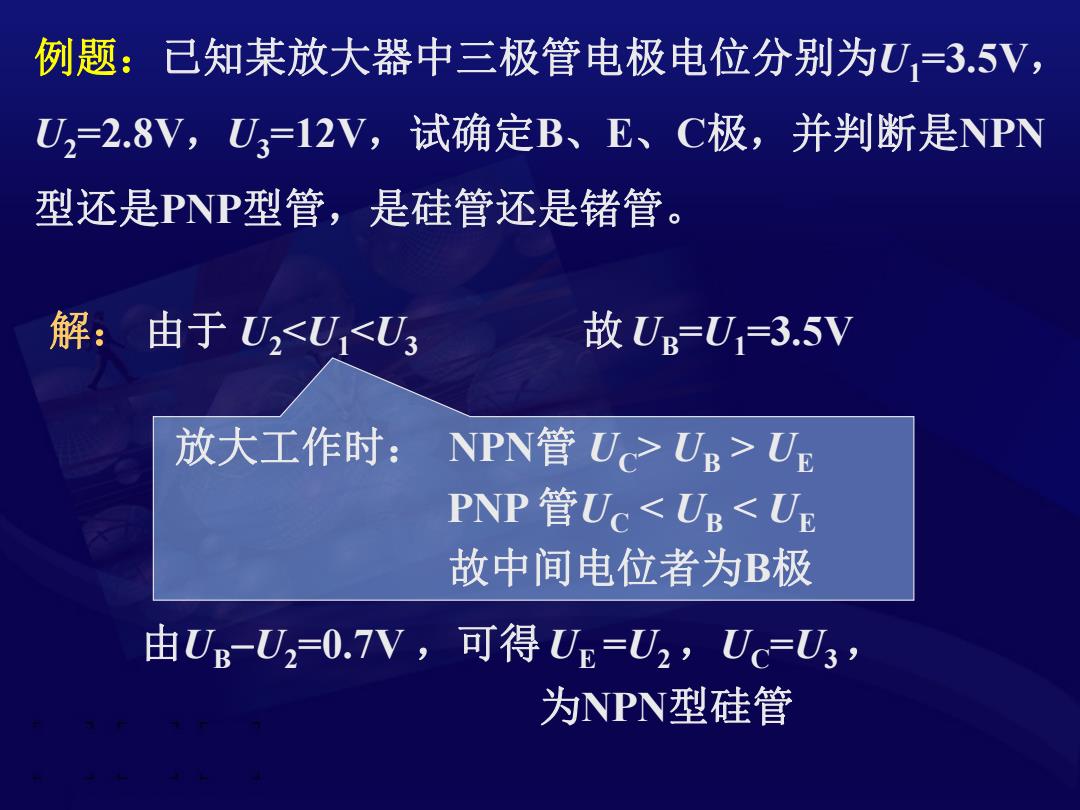

例题：已知某放大器中三极管电极电位分别为U=3.5V, U22.8V,U3=12V,试确定B、E、C极，并判断是NPN 型还是PNP型管，是硅管还是锗管。 解：由于U2<U<U 故UB=U1=3.5V 放大工作时： NPN管Uc>UB>UB PNP管Uc<UB<UE 故中间电位者为B极 由U.-U2=0.7V，可得U=U2,Uc=U3, 为NPN型硅管
例题：已知某放大器中三极管电极电位分别为U1 =3.5V， U2 =2.8V，U3 =12V，试确定B、E、C极，并判断是NPN 型还是PNP型管，是硅管还是锗管。 解： 由于 U2<U1<U3 放大工作时： NPN管 UC> UB > UE PNP 管UC < UB < UE 故中间电位者为B极 由UBU2 =0.7V ，可得 UE =U2，UC =U3， 为NPN型硅管 故 UB =U1 =3.5V

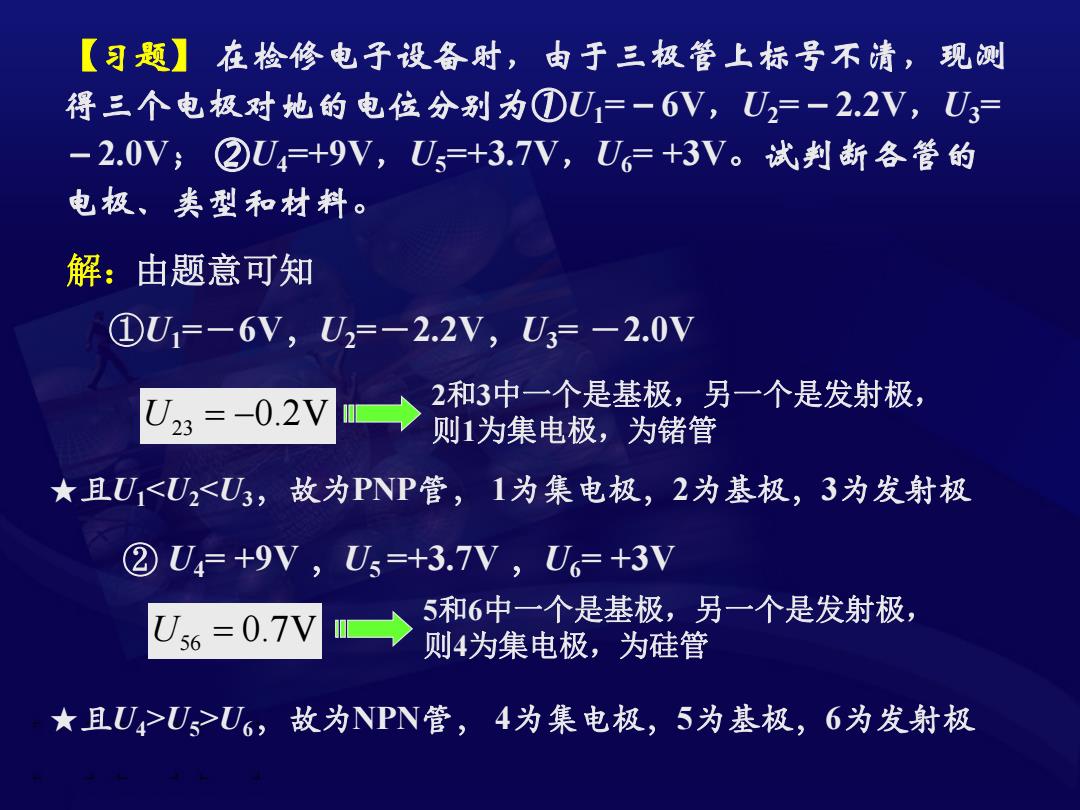

【习题】在检修电子设备时，由于三极管上标号不请，现测 得三个电极对地的电位分别为①U=-6V,U2=-2.2V,U3 -2.0V;②U4=+9V,Us=+3.7V,U6+3V。试判断各管的 电极、类型和材料。 解：由题意可知 ①U1=-6V,U2=-2.2V,U3=-2.0V U3=-0.2V→ 2和3中一个是基极，另一个是发射极， 则1为集电极，为锗管 ★且U1<U2<U3,故为PNP管，1为集电极，2为基极，3为发射极 ②U4=+9V,U5=+3.7V,U。=+3V 5和6中一个是基极，另一个是发射极， U56=0.7V 则4为集电极，为硅管 ★且U4>Us>U,故为NPN管，4为集电极，5为基极，6为发射极
【习题】 在检修电子设备时，由于三极管上标号不清，现测 得三个电极对地的电位分别为①U1=－6V，U2=－2.2V，U3= －2.0V； ②U4=+9V，U5=+3.7V，U6= +3V。试判断各管的 电极、类型和材料。 由题意可知 23 U 0.2V 2和3中一个是基极，另一个是发射极， 则1为集电极，为锗管 ★且U1<U2<U3，故为PNP管， 1为集电极，2为基极，3为发射极 解： ①U1=－6V，U2=－2.2V，U3= －2.0V 56 U 0.7V 5和6中一个是基极，另一个是发射极， 则4为集电极，为硅管 ★且U4>U5>U6，故为NPN管， 4为集电极，5为基极，6为发射极 ② U4= +9V ，U5 =+3.7V ，U6= +3V
