§23基本共射放大电路的工作原理 电路的组成及各元件的作用 二、设置静态工作，点的必要性 三、波形分析 四、放大电路的组成原则
§2.3 基本共射放大电路的工作原理 一、电路的组成及各元件的作用 二、设置静态工作点的必要性 三、波形分析 四、放大电路的组成原则

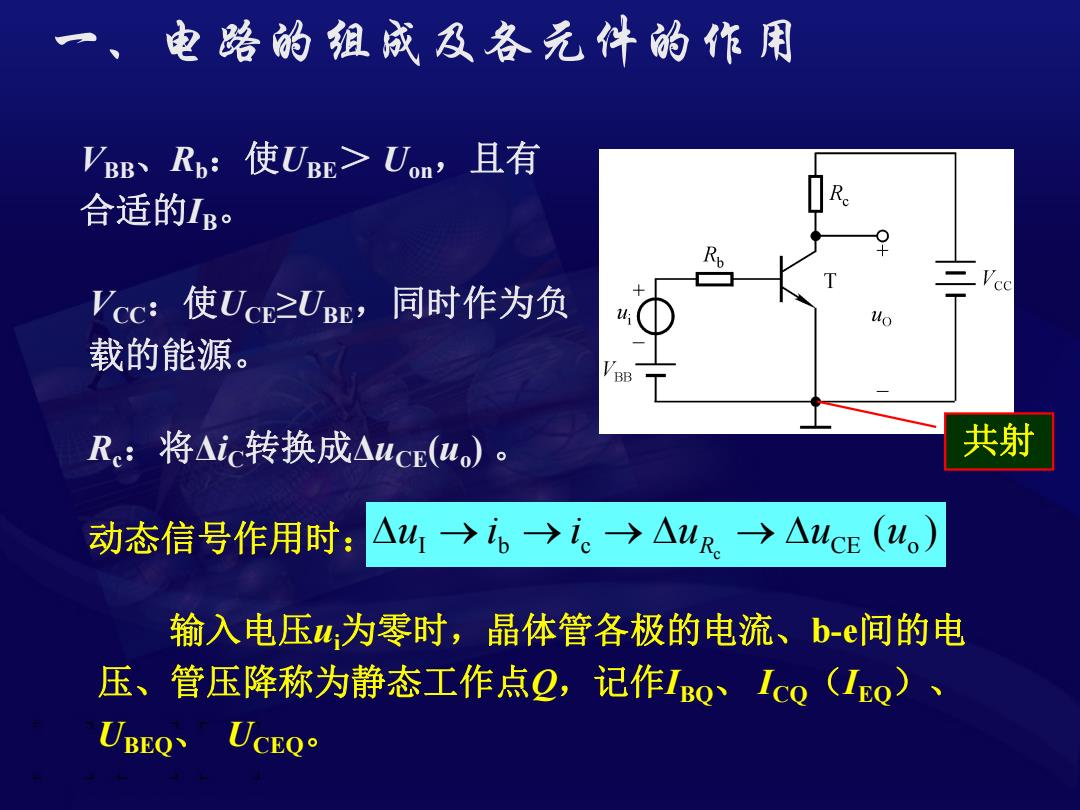

一、电路的组成及各元件的作用 VBR,:使UBE>Uom,且有 合适的IB。 VcC:使UcE≥UE,同时作为负 载的能源 。 BB R:将△ic转换成△ucp(u。)。 共射 动态信号作用时： △41→i,→i。→△uR.→△ucE(u。)） 输入电压u为零时，晶体管各极的电流、b-e间的电 压、管压降称为静态工作点2，记作IBO Ico(IQ)、 UBEQ UCEQ
一 、电路的组成及各元件的作用 VBB、Rb：使UBE＞ Uon，且有 合适的IB。 VCC：使UCE≥UBE，同时作为负 载的能源。 Rc：将ΔiC转换成ΔuCE(uo) 。 ( ) I b c CE o c u i i u u u 动态信号作用时： R 输入电压ui为零时，晶体管各极的电流、b-e间的电 压、管压降称为静态工作点Q，记作IBQ、 ICQ（IEQ）、 UBEQ、 UCEQ。 共射

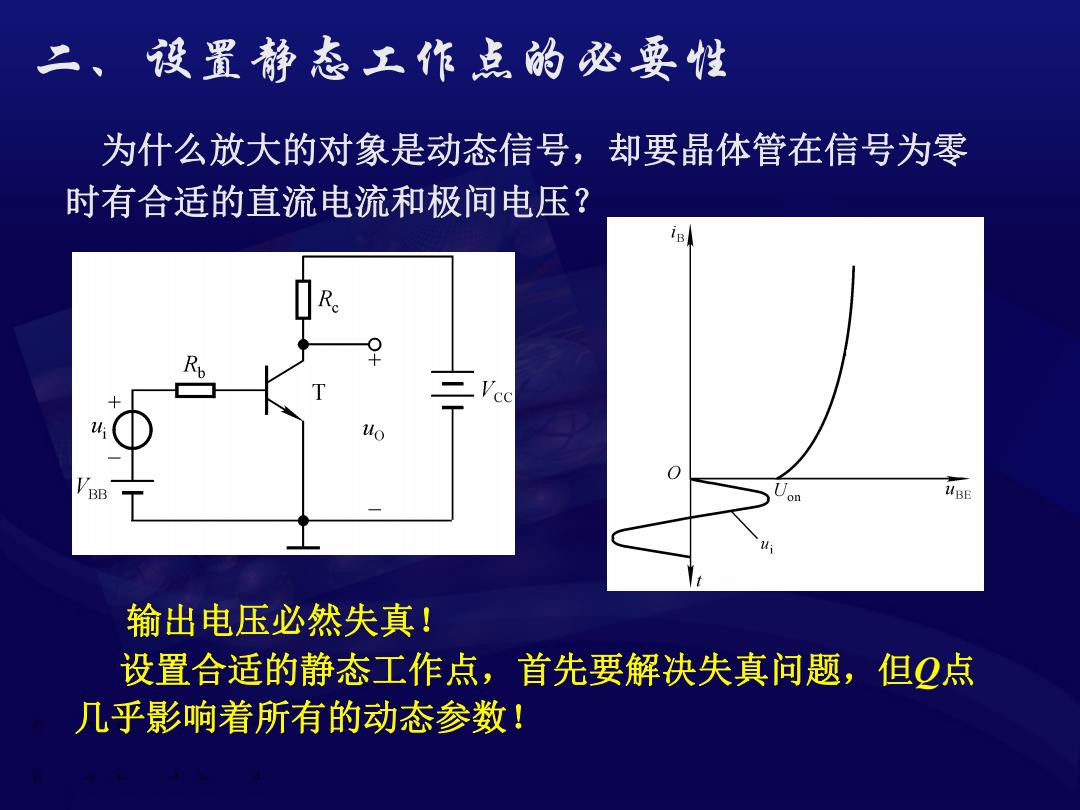

二、设置静态工作点的秘要性 为什么放大的对象是动态信号，却要晶体管在信号为零 时有合适的直流电流和极间电压？ Vec uo BB WBE 输出电压必然失真！ 设置合适的静态工作点，首先要解决失真问题，但Q点 几乎影响着所有的动态参数！
二、设置静态工作点的必要性 输出电压必然失真！ 设置合适的静态工作点，首先要解决失真问题，但Q点 几乎影响着所有的动态参数！ 为什么放大的对象是动态信号，却要晶体管在信号为零 时有合适的直流电流和极间电压？

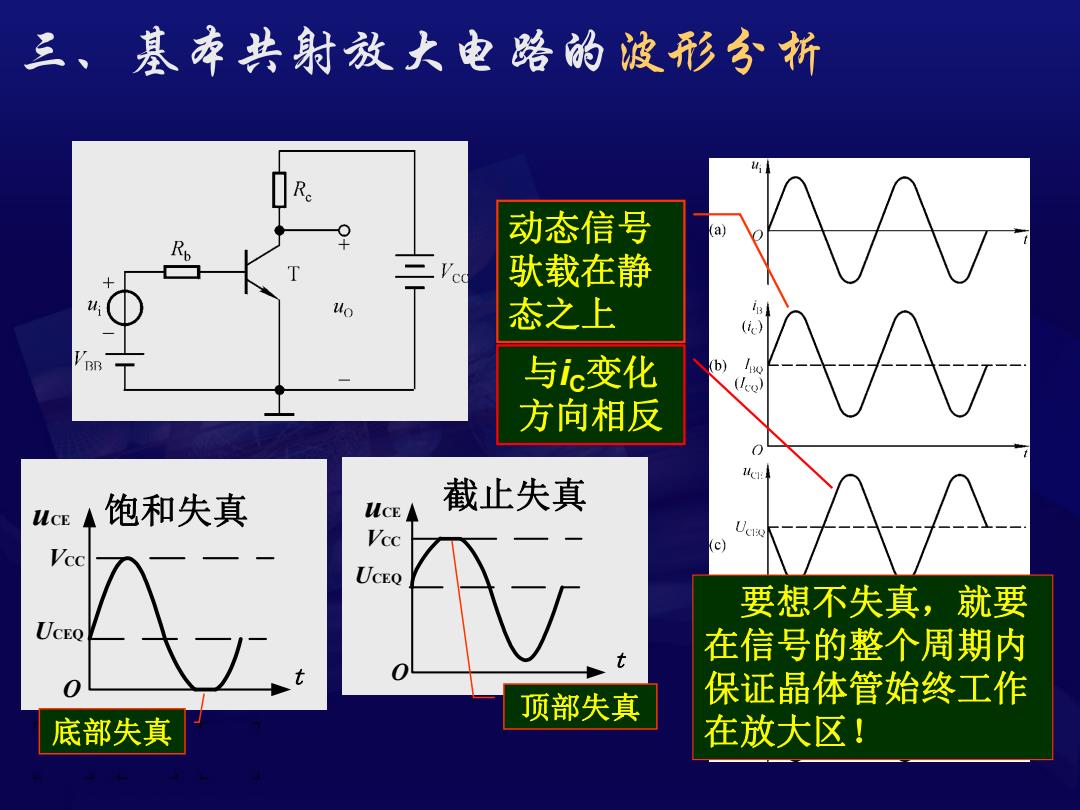

三、基本共射放大电路的波形分析 动态信号 驮载在静 态之上 () 与ic变化 (b) (uo） 方向相反 饱和失真 截止失真 Vcc U Vcc UCEQ 要想不失真，就要 UCEQ 在信号的整个周期内 顶部失真 保证晶体管始终工作 底部失真 在放大区！
三、基本共射放大电路的波形分析 t uCE UCEQ VCC O t uCE UCEQ VCC O 饱和失真 底部失真 截止失真 顶部失真 输出和输入反相！ 动态信号 驮载在静 态之上 与iC变化 方向相反 要想不失真，就要 在信号的整个周期内 保证晶体管始终工作 在放大区！

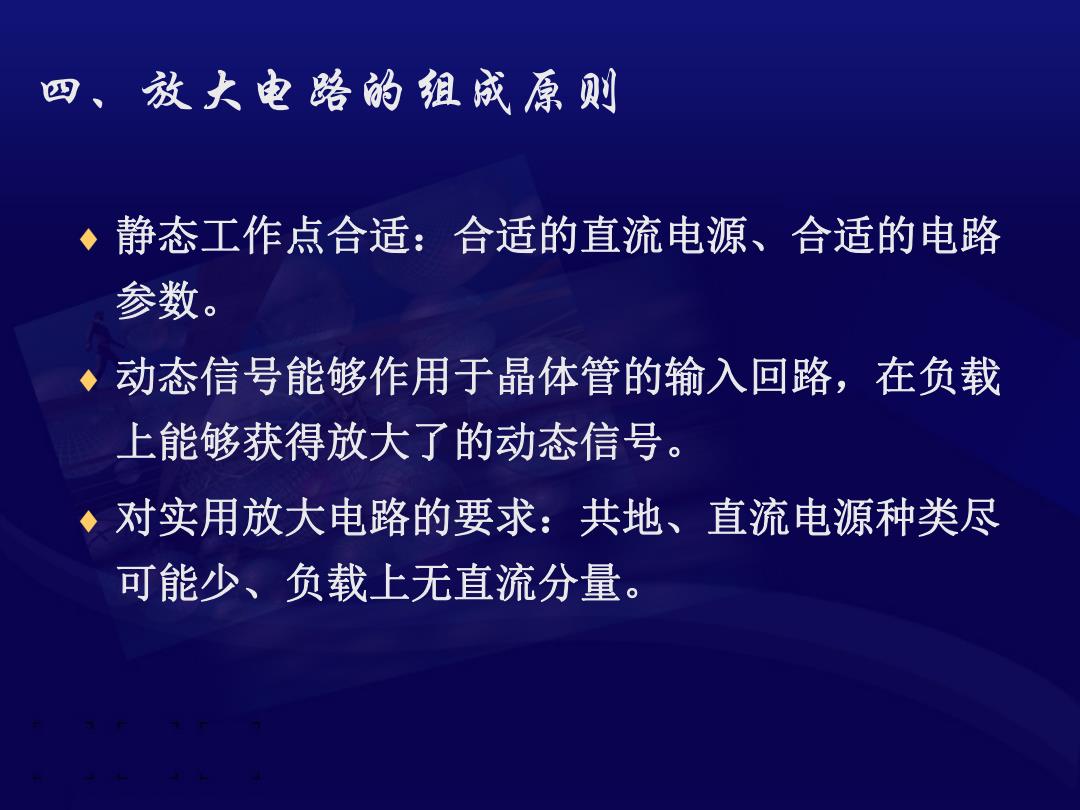

四、放大电路的组成原则 静态工作点合适：合适的直流电源、合适的电路 参数。 ◆动态信号能够作用于晶体管的输入回路，在负载 上能够获得放大了的动态信号。 ◆ 对实用放大电路的要求：共地、直流电源种类尽 可能少、负载上无直流分量
四、放大电路的组成原则 ¨ 静态工作点合适：合适的直流电源、合适的电路 参数。 ¨ 动态信号能够作用于晶体管的输入回路，在负载 上能够获得放大了的动态信号。 ¨ 对实用放大电路的要求：共地、直流电源种类尽 可能少、负载上无直流分量
