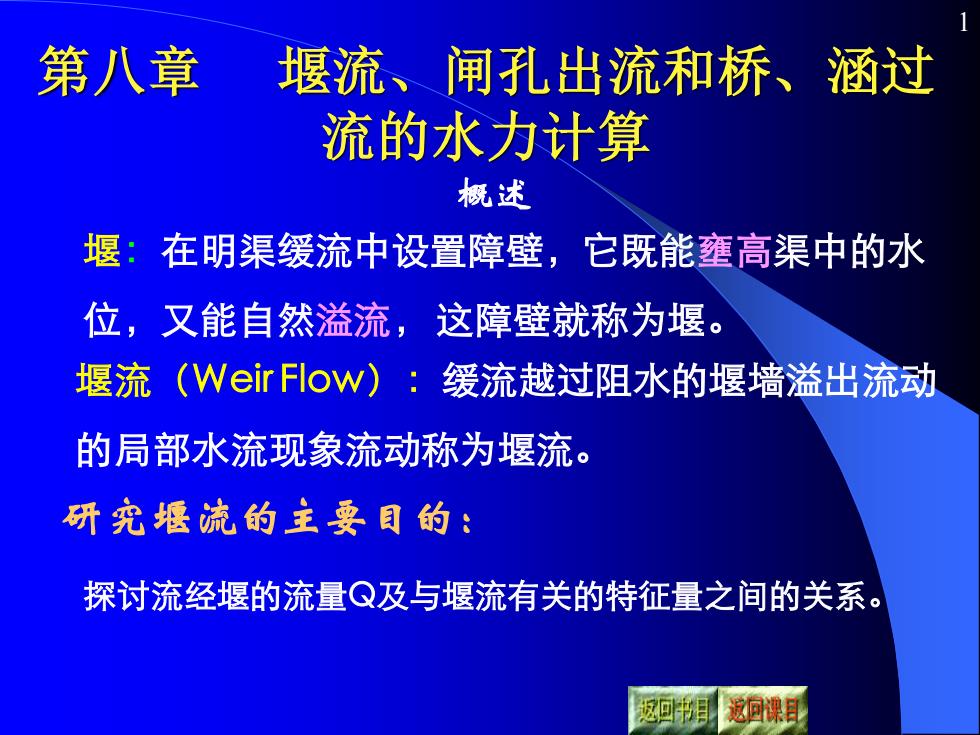

1 第八章 堰流、闸孔出流和桥、涵过 流的水力计算 概述 堰：在明渠缓流中设置障壁，它既能壅高渠中的水 位，又能自然溢流，这障壁就称为堰。 堰流（Weir Flow）：缓流越过阻水的堰墙溢出流动 的局部水流现象流动称为堰流。 研究堰流的主要目的： 探讨流经堰的流量Q及与堰流有关的特征量之间的关系
堰流的基本特征量堰顶水头H；录像2、堰宽b;3、上游堰高P1、下游堰高P1;L=(3~5)H4、堰顶厚度8；水舌5、上、下水位差Z;Z6、堰前行近流速Vo。PiVoP2返回课目返回书目

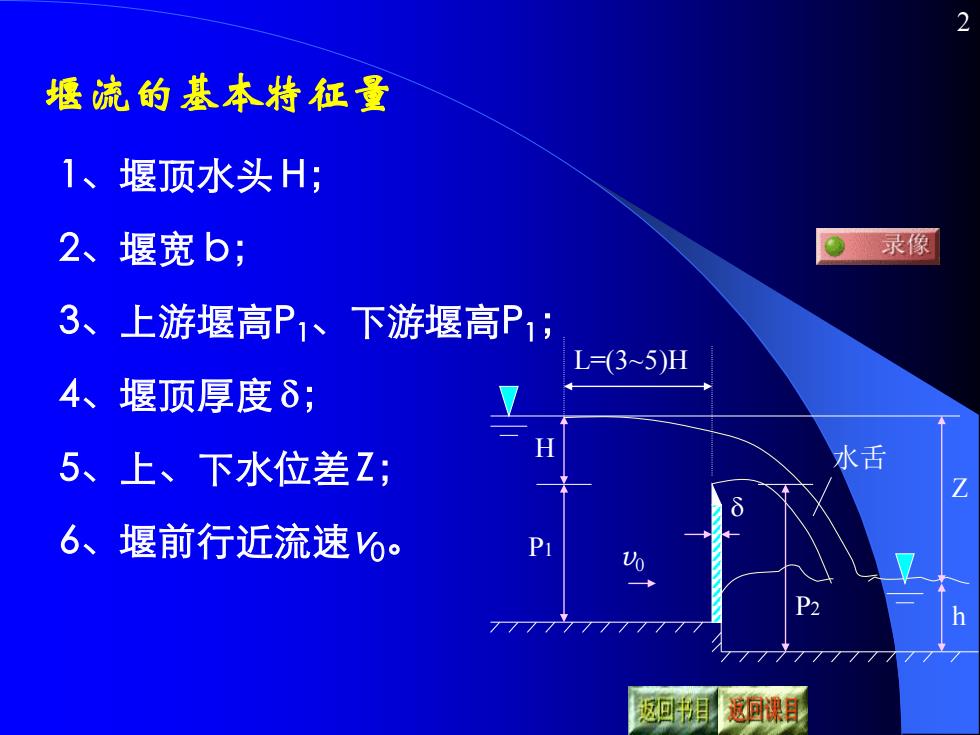

2 堰流的基本特征量 1、堰顶水头 H； 2、堰宽 b； 3、上游堰高P1、下游堰高P1； 4、堰顶厚度 ； 5、上、下水位差Z； 6、堰前行近流速v0。 H P1 v0 Z h P2 水舌 L=(3~5)H
3第一节堰流的分类及水力计算基本公式图片1、根据堰壁厚度8 与水头H的关系：矩形堰三角形堰(8/H<0.67)薄壁堰(Thin-wallWeir)梯形堰无沿程水头损失hf。折线型实用堰堰曲线型实用堰实用堰(0.67<8/H<2.5)(Ogee Weir)复合型实用堰一次跌落，可忽略hf。(2.5<8/H<10)宽顶堰(Broad-crestWeir)二次跌落，可忽略hfo77777777777777772.5<8<100.67<8<2.5H返回课目返回书目

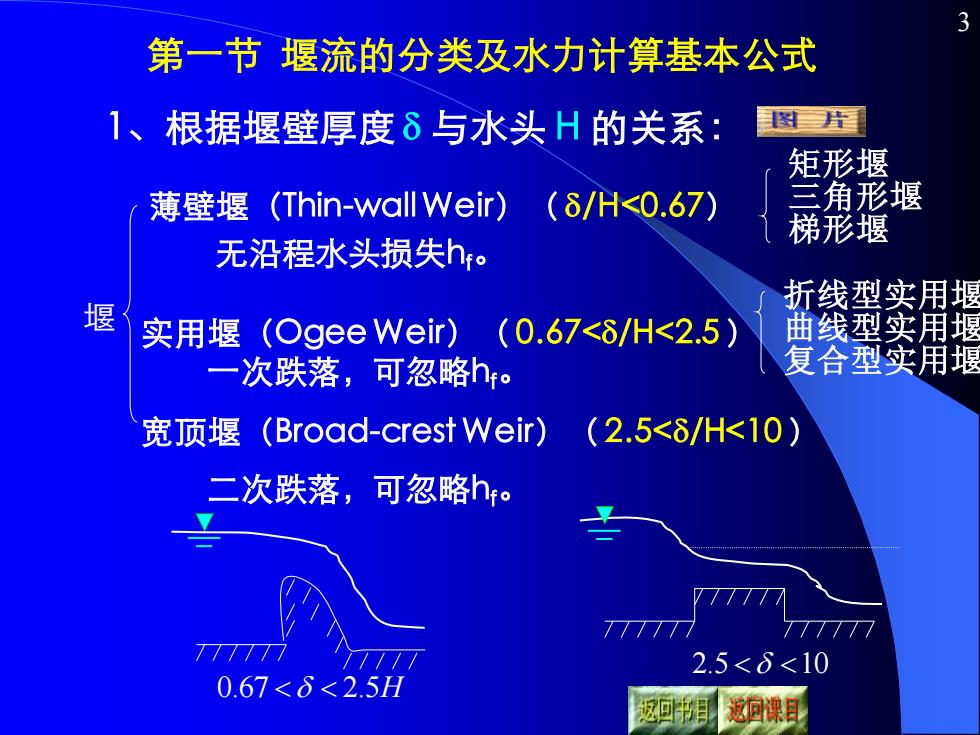

3 第一节 堰流的分类及水力计算基本公式 1、根据堰壁厚度 与水头 H 的关系： 堰 薄壁堰（Thin-wall Weir）（/H<0.67） 无沿程水头损失hf。 实用堰（Ogee Weir）（0.67</H<2.5 ） 一次跌落，可忽略hf。 宽顶堰（Broad-crest Weir）（2.5</H<10 ） 二次跌落，可忽略hf。 矩形堰 三角形堰 梯形堰 折线型实用堰 曲线型实用堰 复合型实用堰 0.67 2.5H 2.5 10
2、根据上游渠道宽度B与堰宽b的关系：(b<B)侧收缩堰堰(b=B)无侧收缩堰B3、根据堰与水流方向的交角正堰H侧堰堰斜堰4、按下游水位是否影响堰流性质：(不影响自由式堰流堰（影响）淹没式堰流5、按堰口的形状堰可分为矩形堰、梯形堰、三角堰。返回课目返回书目

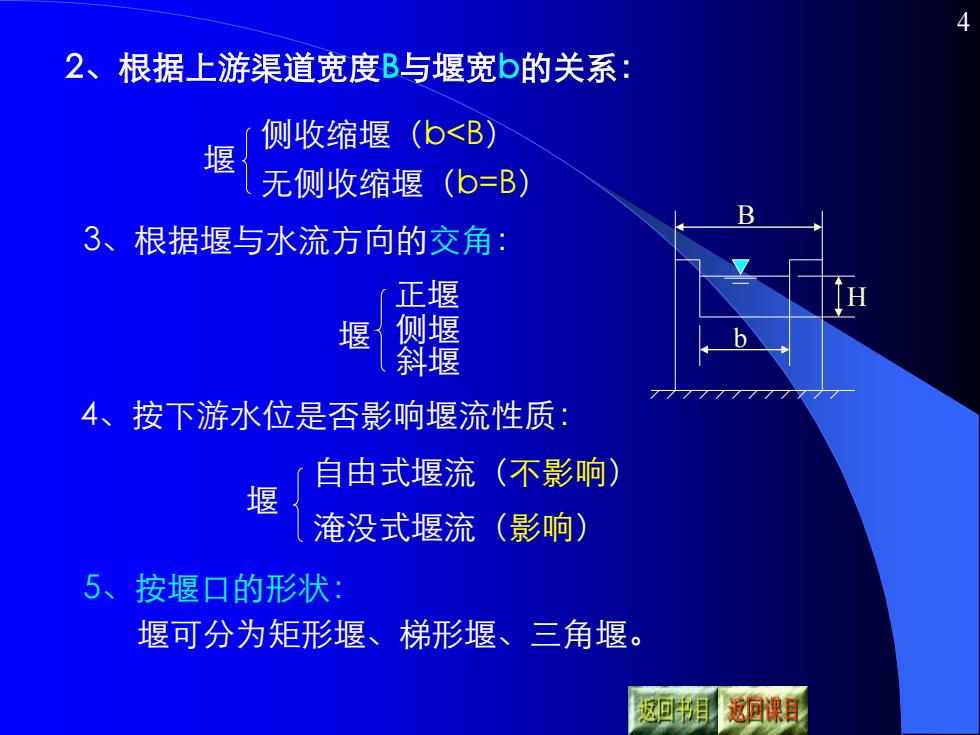

4 堰 侧收缩堰（b<B ） 无侧收缩堰（b=B ） 堰 正堰 侧堰 斜堰 2、根据上游渠道宽度 B与堰宽 b的关系： 3、根据堰与水流方向的交角： B H b 4、按下游水位是否影响堰流性质： 堰 自由式堰流 （不影响 ） 淹没式堰流 （影响 ） 5、按堰口的形状： 堰可分为矩形堰、梯形堰、三角堰
6堰流及孔流的界限1、堰流：当闸门启出水面，不影响闸坝泄流量时。孔流：当闸门未启出水面，以致影响闸坝泄流量时。2、堰流和孔流的判别式e/H≥0.65堰流：(1)宽顶堰式闸坝孔流：e/H<0.65(2)实用堰式闸坝（闸门位于堰顶最高点时）e/H≥0.75堰流：e/H<0.75孔流：式中：闸门开启高度：eH堰孔水头。返回课目返回书目概述

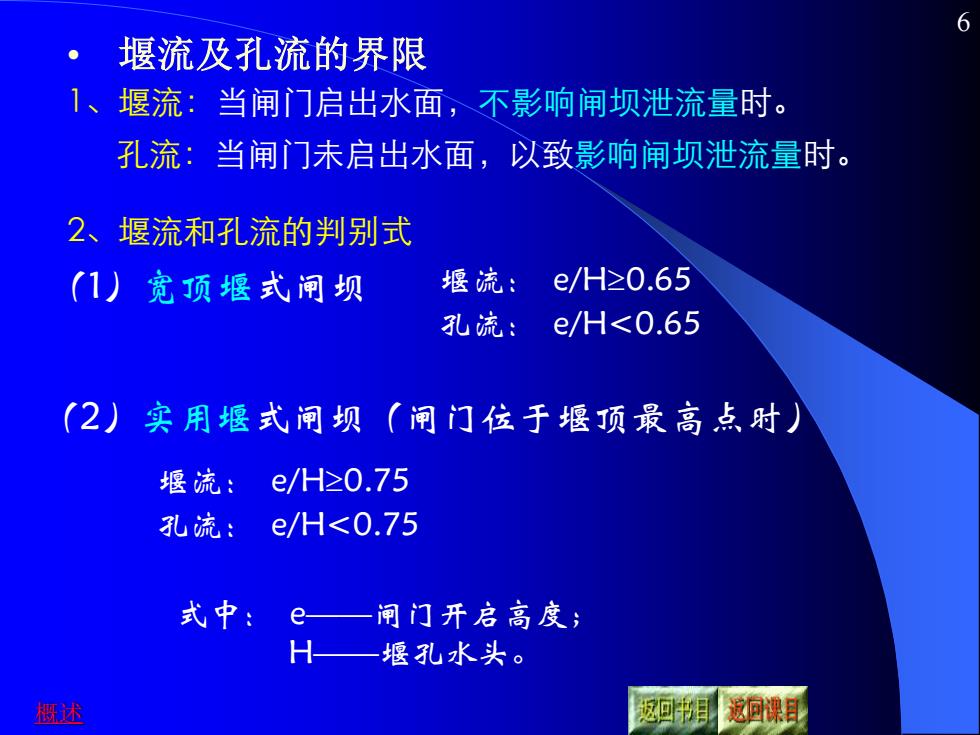

6 • 堰流及孔流的界限 1、堰流：当闸门启出水面，不影响闸坝泄流量时。 孔流：当闸门未启出水面，以致影响闸坝泄流量时。 2、堰流和孔流的判别式 （1）宽顶堰式闸坝 （2）实用堰式闸坝（闸门位于堰顶最高点时） 堰流： e/H0.65 孔流： e/H<0.65 堰流： e/H0.75 孔流： e/H<0.75 式中： e——闸门开启高度； H——堰孔水头。 概述
