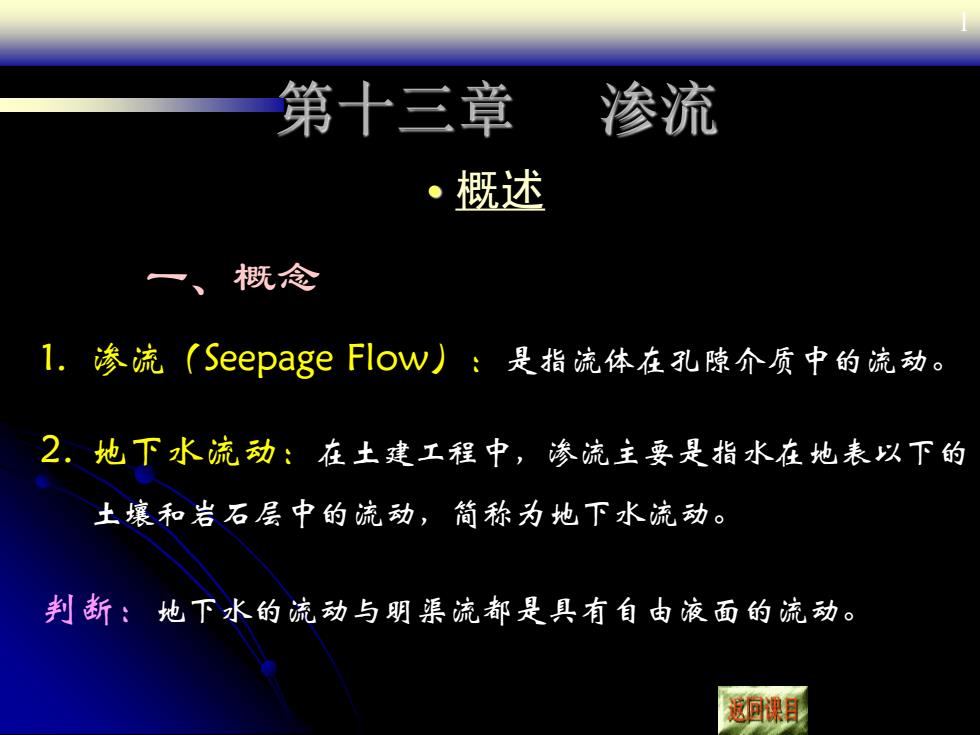

渗流第十三章概述·概念1.渗流（SeepageFlow）：是指流体在孔隙介质中的流动2.地下水流动：在土建工程中，渗流主要是指水在地表以下的土和岩石层中的流动，简称为地下水流动。判断：地下水的流动与明渠流都是具有自由液面的流动。返回课目
1 第十三章 渗流 • 概述 一、概念 1. 渗流（Seepage Flow）：是指流体在孔隙介质中的流动。 2. 地下水流动：在土建工程中，渗流主要是指水在地表以下的 土壤和岩石层中的流动，简称为地下水流动。 判断：地下水的流动与明渠流都是具有自由液面的流动

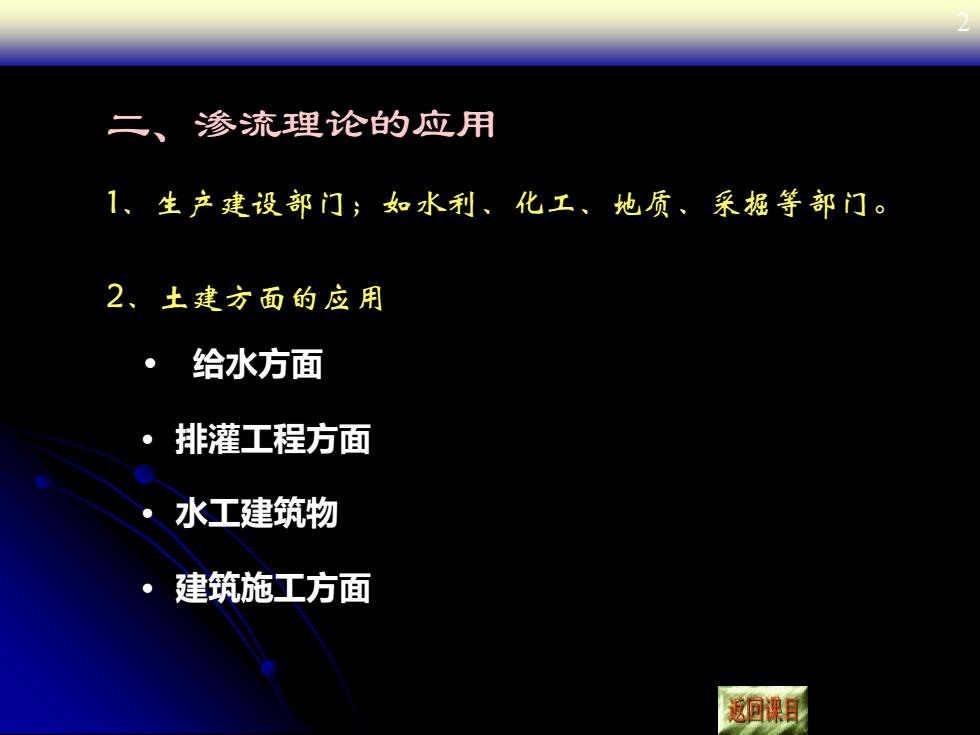

二、渗流理论的应用1、生产建设部门；如水利、化工、地质、采掘等部门2、土建方面的应用给水方面排灌工程方面水工建筑物建筑施工方面返回课目
2 二、渗流理论的应用 • 给水方面 • 排灌工程方面 • 水工建筑物 • 建筑施工方面 1、生产建设部门；如水利、化工、地质、采掘等部门。 2、土建方面的应用

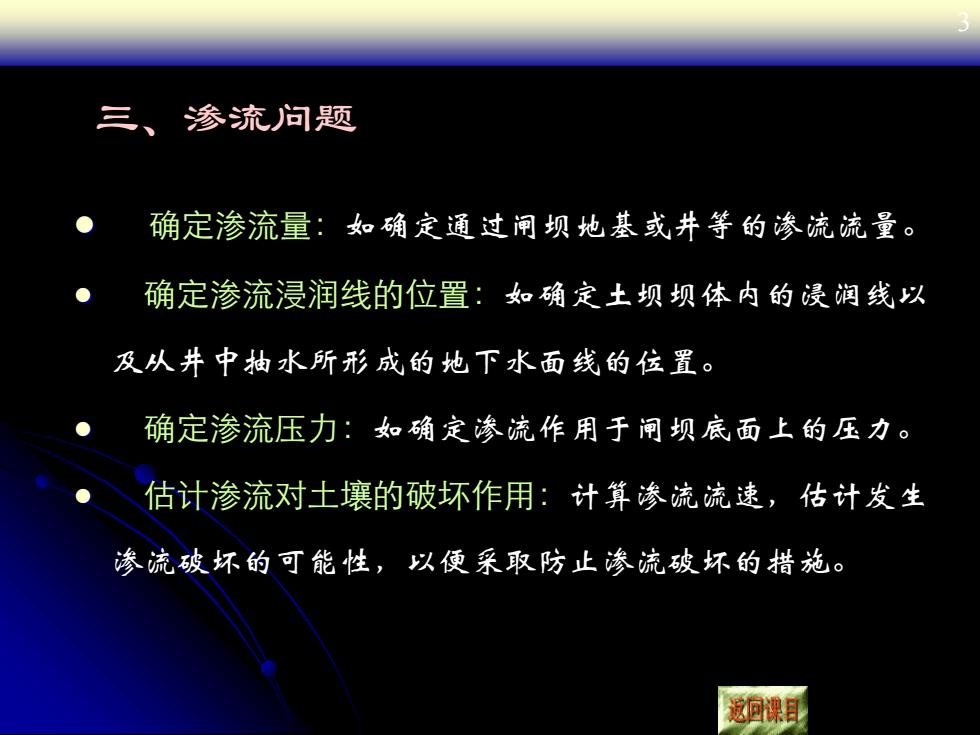

三、渗流问题确定渗流量：如确定通过闸坝地基或井等的渗流流量确定渗流浸润线的位置：如确定土坝坝体内的浸润线以及从井中抽水所形成的地下水面线的位置。确定渗流压力：如确定渗流作用于闸坝底面上的压力。估计渗流对土壤的破坏作用：计算渗流流速，估计发生渗流破坏的可能性，以便采取防止渗流破坏的措施。返回课目
3 三、渗流问题 ⚫ 确定渗流量：如确定通过闸坝地基或井等的渗流流量。 ⚫ 确定渗流浸润线的位置：如确定土坝坝体内的浸润线以 及从井中抽水所形成的地下水面线的位置。 ⚫ 确定渗流压力：如确定渗流作用于闸坝底面上的压力。 ⚫ 估计渗流对土壤的破坏作用：计算渗流流速，估计发生 渗流破坏的可能性，以便采取防止渗流破坏的措施

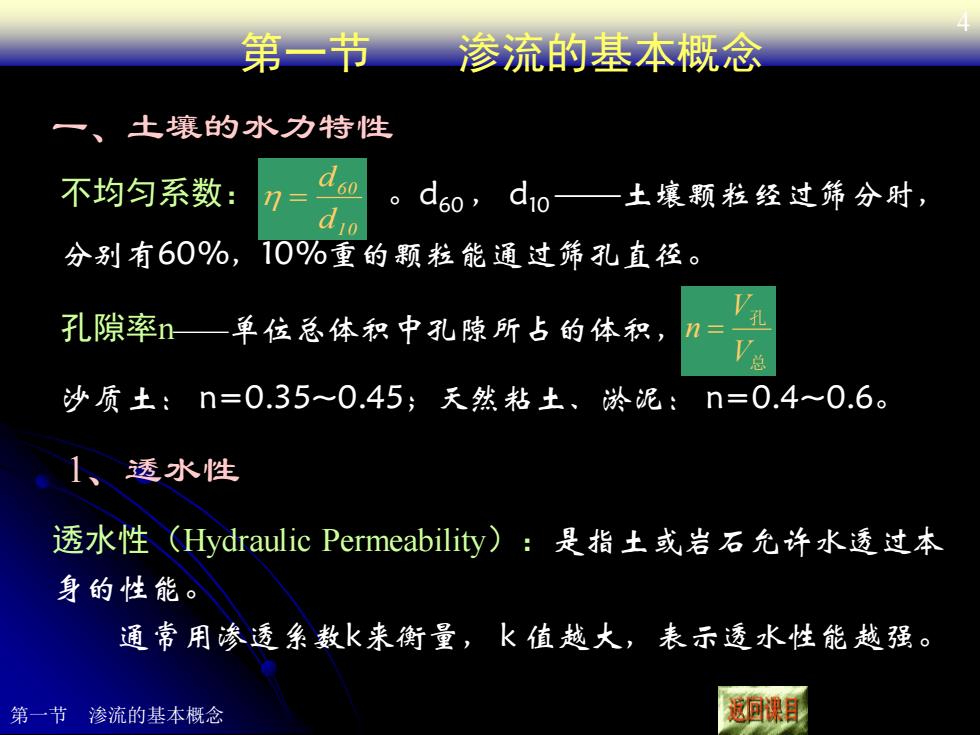

第一节渗流的基本概念一、土壤的水力特性O60不均匀系数：d1o一一土壤颗粒经过筛分时，n=a60d10分别有60%，10%重的颗粒能通过筛孔直径。孔隙率n一单位总体积中孔隙所占的体积，n=美沙质土：n=0.35~0.45；天然粘土、淤泥：n=0.4~0.6。1、透水性透水性（HydraulicPermeability）：是指土或岩石允许水透过本身的性能。通常用渗透系数k来衡量，k值越大，表示透水性能越强。返回课目第一节渗流的基本概念
4 一、土壤的水力特性 1、透水性 透水性（Hydraulic Permeability）：是指土或岩石允许水透过本 身的性能。 通常用渗透系数k来衡量， k 值越大，表示透水性能越强。 第一节 渗流的基本概念 不均匀系数： 。d60 ， d10 ——土壤颗粒经过筛分时， 分别有60%，10%重的颗粒能通过筛孔直径。 10 60 d d = 孔隙率n——单位总体积中孔隙所占的体积， 沙质土： n=0.35~0.45；天然粘土、淤泥： n=0.4~0.6。 总 孔 V V n = 第一节 渗流的基本概念

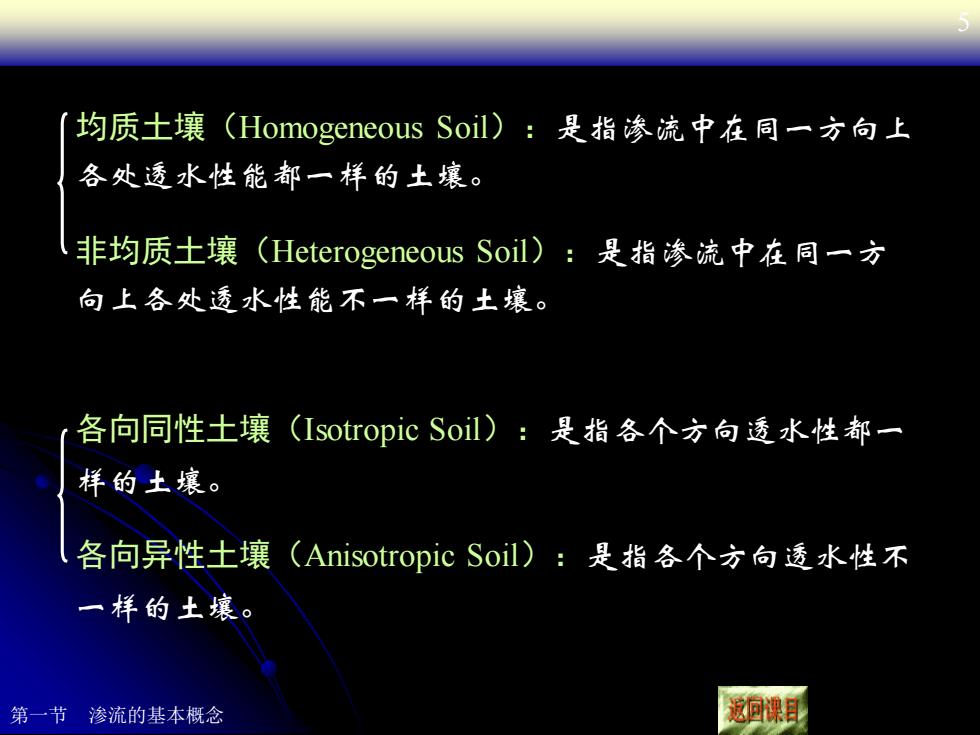

均质土壤（HomogeneousSoil）：是指渗流中在同一方向上各处透水性能都一样的土壤。非均质土壤（HeterogeneousSoil）：是指渗流中在同一方向上各处透水性能不一样的土壤。各向同性土壤（IsotropicSoil）：是指各个方向透水性都一样的土壤。各向异性土壤（Anisotropic Soil）：是指各个方向透水性不一样的土壤。返回课目第一节渗流的基本概念
5 均质土壤（Homogeneous Soil）：是指渗流中在同一方向上 各处透水性能都一样的土壤。 非均质土壤（Heterogeneous Soil）：是指渗流中在同一方 向上各处透水性能不一样的土壤。 各向同性土壤（Isotropic Soil）：是指各个方向透水性都一 样的土壤。 各向异性土壤（Anisotropic Soil）：是指各个方向透水性不 一样的土壤。 第一节 渗流的基本概念
